- Ведущий мост (редуктор, 1/2)
Ведущий мост (редуктор, 1/2) погрузчика электрического Hyundai 40/45/50B-9
Ведущий мост (редуктор, 1/2) погрузчика электрического Hyundai 40/45/50B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4020
Наименование:DRIVE AXLE UNIT (1/2)
Версия:

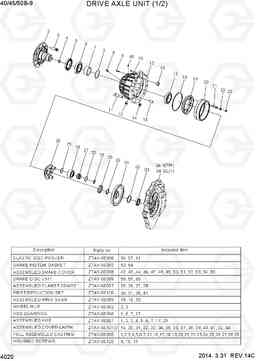

DRIVE AXLE UNIT (1/2) 40/45/50B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 81HD-37101 | привод в сборе LH | 1 |
LH
|
|
| * | 81HD-37201 | привод в сборе RH | 1 |
RH
|
|
| 1 | ZTAY-00068 | Вставка | 1 | ||
| 10 | ZTAY-00006 | Винт (торцевой ключ) | 2 | ||
| 11 | ZTAY-00007 | Винт (торцевой ключ) | 7 | ||
| 12 | ZTAY-00008 | Картер (корпус) | 1 | ||
| 13 | ZTAY-00009 | пробки | 3 | ||
| 14 | ZTAY-00010 | Пробка магнитная, резьбовая | 1 | ||
| 15 | ZTAY-00011 | LOCKING PIN | 2 | ||
| 16 | ZTAY-00012 | Подшипник игольчатый | 1 | ||
| 17 | ZTAY-00072 | Подшипник конический роликовый | 1 | ||
| 18 | ZTAY-00073 | RETAINING RING | 1 | ||
| 19 | ZTAY-00074 | RING-GEAR CARRIER DISC | 1 | ||
| 2 | ZTAY-00069 | Ступица колеса | 1 | ||
| 20 | ZTAY-00075 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 21 | ZTAY-00013 | Шпилька | 6 | ||
| 22 | ZTAY-00014 | Шайба | 6 | ||
| 23 | ZTAY-00015 | шестигранная гайка | 6 | ||
| 24 | ZTAY-00016 | Водило планетарного редуктора | 1 | ||
| 25 | ZTAY-00076 | RETAINING RING | 6 | ||
| 26 | ZTAY-00077 | Шестерня планетарная (сателлит) | 3 | ||
| 27 | ZTAY-00078 | Подшипник | 3 | ||
| 28 | ZTAY-00017 | RETAINING RING | 3 | ||
| 29 | ZTAY-00018 | LOCKNUT | 1 | ||
| 3 | ZTAY-00001 | WHEEL FIXING SCREW | 10 | ||
| 30 | ZTAY-00019 | RETAINING RING | 1 | ||
| 31 | ZTAY-00079 | HELIX GEAR | 1 | ||
| 32 | ZTAY-00020 | RETAINING RING | 1 | ||
| 33 | ZTAY-00021 | BALL BEARING | 1 | ||
| 34-1 | ZTAY-00080 | COVER-LH | 1 |
LH
|
|
| 34-2 | ZTAY-00081 | COVER-RH | 1 |
RH
|
|
| 4 | ZTAY-00002 | Подшипник игольчатый | 1 | ||
| 46 | ZTAY-00036 | пробки | 1 | ||
| 5 | ZTAY-00003 | Уплотнение вала | 1 | ||
| 6 | ZTAY-00070 | Подшипник конический роликовый | 1 | ||
| 7 | ZTAY-00071 | SET-RIGHT SPACER | 1 | ||
| 8 | ZTAY-00004 | сапун | 1 | ||
| 9 | ZTAY-00005 | Винт (торцевой ключ) | 3 | ||
| K1 | ZTAY-00098 | ASSEMBLED BRAKE COVER | 1 |
SEE ILLUST
|
|
| K10 | ZTAY-00102 | ASSEMBLED COVER-RH | 1 |
SEE ILLUST
|
|
| K11 | ZTAY-00065 | полный собраны литье | 1 |
SEE ILLUST
|
|
| K12 | ZTAY-00066 | Подшипник ступицы | 1 |
SEE ILLUST
|
|
| K13 | ZTAY-00096 | ELASTIC DISC PUSHER | 1 |
SEE ILLUST
|
|
| K14 | ZTAY-00103 | HOUSING SCREWS | 1 |
SEE ILLUST
|
|
| K2 | ZTAY-00099 | BRAKE DISC UNIT | 1 |
SEE ILLUST
|
|
| K3 | ZTAY-00057 | Собранные шестерни планетарные (сателлиты) | 1 |
SEE ILLUST
|
|
| K4 | ZTAY-00100 | FIRST REDUCTION SET | 1 |
SEE ILLUST
|
|
| K5 | ZTAY-00059 | Шестерня коронная (кольцевая, планетарная), в сборе | 1 |
SEE ILLUST
|
|
| K6 | ZTAY-00097 | Прокладка поршня тормозного | 1 |
SEE ILLUST
|
|
| K7 | ZTAY-00061 | собрал центром | 1 |
SEE ILLUST
|
|
| K8 | ZTAY-00062 | Ступица колеса | 1 |
SEE ILLUST
|
|
| K9 | ZTAY-00101 | ASSEMBLED COVER-LH | 1 |
SEE ILLUST
|
