- 3-SPOOL PIPING(TF-MAST, 5.0TON)
3-SPOOL PIPING(TF-MAST, 5.0TON) погрузчика электрического Hyundai 40/45/50B-9
3-SPOOL PIPING(TF-MAST, 5.0TON) погрузчика электрического Hyundai 40/45/50B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7285
Наименование:3-SPOOL PIPING(TF-MAST, 5.0TON)
Версия:

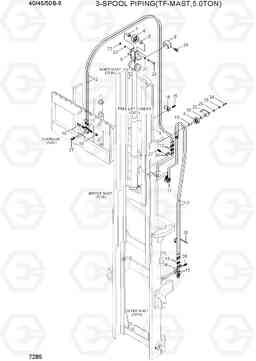

3-SPOOL PIPING(TF-MAST, 5.0TON) 40/45/50B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FV-90130 | контактный шланг шкив | 1 | ||
| 11 | 31FS-90500 | локоть ва | 2 | ||
| 11-1 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
NOT SHOWN
|
|
| 13 | 31FG-80430-DA | Гайка | 4 | ||
| 14 | 33HD-90340 | Кронштейн шланга | 1 | ||
| 15 | 31FG-80210 | Соединитель | 2 | ||
| 15-1 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
NOT SHOWN
|
|
| 16 | X710-100103 | Крышка | 2 | ||
| 17 | 33HD-90351 | Кронштейн ва шланг | 2 | ||
| 17-1 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 |
NOT SHOWN
|
|
| 18 | 33HN-90240 | Зажим | 1 | ||
| 19 | S035-063526 | Болт | 2 | ||
| 2 | X970-064043 | Шланг в сборе | 2 |
TF360
|
|
| 2 | X970-064046 | Шланг в сборе | 2 |
TF390
|
|
| 2 | X970-064050 | Шланг в сборе | 2 |
TF420
|
|
| 2 | X970-064052 | Шланг в сборе | 2 |
TF440
|
|
| 2 | X970-064055 | Шланг в сборе | 2 |
TF460
|
|
| 2 | X970-064059 | Шланг в сборе | 2 |
TF490
|
|
| 2 | X970-064066 | Шланг в сборе | 2 |
TF540
|
|
| 2 | X970-064072 | Шланг в сборе | 2 |
TF590
|
|
| 20 | S017-100956 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | S411-100006 | Шайба пружинная | 1 | ||
| 22 | S275-10000B | Гайка самоблокирующаяся | 1 | ||
| 23 | S403-10200B | Плоская шайба | 1 | ||
| 24 | S017-120656 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 25 | S411-120006 | Шайба пружинная | 1 | ||
| 26 | S441-12000B | Шайба | 1 | ||
| 27 | S037-102526 | Болт | 2 | ||
| 28 | S037-103026 | Болт | 4 | ||
| 29 | S035-081526 | Болт | 4 | ||
| 3 | X970-064040 | Шланг в сборе | 2 |
TF360
|
|
| 3 | X970-064042 | Шланг в сборе | 2 |
TF390
|
|
| 3 | X970-064043 | Шланг в сборе | 2 |
TF420
|
|
| 3 | X970-064045 | Шланг в сборе | 2 |
TF440
|
|
| 3 | X970-064046 | Шланг в сборе | 2 |
TF460
|
|
| 3 | X970-064048 | Шланг в сборе | 2 |
TF490
|
|
| 3 | X970-064052 | Шланг в сборе | 2 |
TF540
|
|
| 3 | X970-064057 | Шланг в сборе | 2 |
TF590
|
|
| 30 | S552-050203 | Зажим | 1 | ||
| 31 | 33HD-90450 | Кронштейн ва шланг | 1 | ||
| 32 | 31FV-90010 | GUARD WA-HOSE | 1 | ||
| 33 | 31FV-90050 | Вставка | 1 | ||
| 5 | 33HA-90701 | Кронштейн ва шкив | 1 | ||
| 6 | 34FG-90201 | Шланг шкив | 1 | ||
| 7 | 34FG-90250 | контактный шланг шкив | 1 | ||
| 8 | 34FG-90360 | Вставка | 1 | ||
| 9 | 33HA-90751 | Крышка | 1 |
