PILOT HYD PIPING(BASE 2,42HDLL) лесохозяйственной машины гусеничной Hyundai 42HDLL/39HDRB
PILOT HYD PIPING(BASE 2,42HDLL) лесохозяйственной машины гусеничной Hyundai 42HDLL/39HDRB со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2441
Наименование:PILOT HYD PIPING(BASE 2,42HDLL)
Версия:2001. 5.25 REV.1

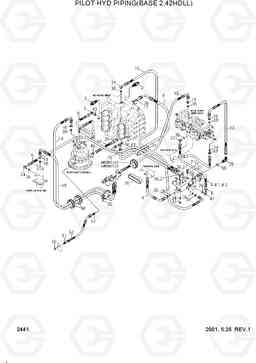

PILOT HYD PIPING(BASE 2,42HDLL) 42HDLL/39HDRB
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31E9-22101 | SOLENOID VALVE(3) | 1 |
SEE 2442
|
|
| 10 | P620-042042 | Шланг в сборе | 2 | ||
| 13 | P620-083017 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P620-083043 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P620-083050 | Рукав высокого давления (РВД) | 1 | ||
| 16 | P623-122023 | Рукав высокого давления (РВД) | 1 | ||
| 17 | P010-110002 | Соединитель | 1 | ||
| 18 | P010-110004 | Соединитель | 3 | ||
| 19 | P010-110005 | Соединитель | 2 | ||
| 2 | 32E9-2001 | VALVE-PORT RELIEF | 2 | ||
| 20 | P010-110009 | CONNECTOR-LONG | 2 | ||
| 21 | P020-110001 | Колено 90 | 4 | ||
| 22 | P020-110020 | Колено 90 | 1 | ||
| 24 | P030-110001 | Штуцер -90 | 1 | ||
| 25 | P030-110003 | Штуцер -90 | 1 | ||
| 26 | 31EM-22090 | PLUG-PF | 1 | ||
| 27 | P220-110103 | Заглушка | 1 | ||
| 29 | 31E3-3116 | Уплотнительная втулка | 2 | ||
| 3 | 31E1-30120 | Колено 90 | 1 | ||
| 30 | 31E5-3031 | Уплотнительная втулка | 1 | ||
| 31 | S760-112212 | Уплотнительная втулка | 1 | ||
| 33 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 34 | S411-080002 | Шайба пружинная | 2 | ||
| 35 | S551-050203 | Зажим | 20 | ||
| 36 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 37 | P631-014001 | Рукав высокого давления (РВД) | 4 | ||
| 38 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 39 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 4-1 | 31E3-0044 | BODY | 1 | ||
| 4-2 | 31E3-0018 | Элемент фильтра пилотного, гидравлики | 1 | ||
| 40 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 41 | 31E3-3177 | Фиттинг | 1 | ||
| 43 | P320-040404 | TEE | 1 | ||
| 44 | P410-062020 | Шланг в сборе | 1 | ||
| 45 | P010-430003 | Соединитель | 1 | ||
| 46 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | E131-0603 | Колено 90 | 1 | ||
| 48 | S760-031522 | Уплотнительная втулка | 3 | ||
| 5 | P620-042012 | Шланг в сборе | 1 | ||
| 50 | S651-810002 | Масленка | 1 | ||
| 51 | P010-430011 | Соединитель | 2 | ||
| 52 | P400-042016 | Шланг в сборе | 1 | ||
| 6 | P600-042060 | Рукав высокого давления (РВД) | 1 | ||
| 7 | P600-123012 | Рукав высокого давления (РВД) | 1 | ||
| 8 | P600-162019 | HOSE ASSY-THD | 1 | ||
| 9 | P620-042017 | Рукав высокого давления (РВД) | 2 |
