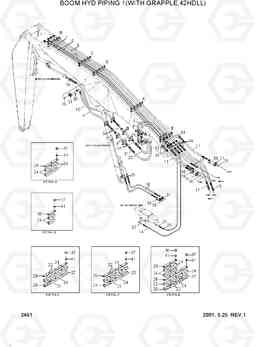

Гидроразводка (гидролинии) стрелы 1(WITH GRAPPLE,42HDLL) лесохозяйственной машины гусеничной Hyundai 42HDLL/39HDRB

Код подсистемы:2461

Наименование:BOOM HYD PIPING 1(WITH GRAPPLE,42HDLL)

Версия:2001. 5.25 REV.1

BOOM HYD PIPING 1(WITH GRAPPLE,42HDLL) 42HDLL/39HDRB

Поз.	Код	Наименование	Кол	Прим.
*	@	CHANGE OF ILLUST	1
10	P983-167324	HOSE ASSY-THD,0X90	1
11	31FL-60081	Рукав высокого давления (РВД)	2
14	32W3-50010	HOSE ASSY-THD,0X0	1
15	32W3-50020	HOSE ASSY-THD,0X0	1
16	31FL-60130	Рукав высокого давления (РВД)	2
17	31FL-60140	Рукав высокого давления (РВД)	2
18	P683-167317	HOSE ASSY-FLG,0X0	4
20	P933-167018	HOSE ASSY-ORFS,0X90	1
21	P933-167023	HOSE ASSY ORFS 0x90	1
22	31W1-60070	CLAMP-TUBE	15
23	31W1-60210	CLAMP-TUBE	1
24	31W1-60040	CLAMP-TUBE	35
25	32W3-50060	CLAMP-TUBE	1
26	31W1-60230	CLAMP-TUBE	4
27	32W3-50070	CLAMP-TUBE	4
28	31W1-60090	Пластина	5
29	31W1-60100	Пластина	2
3	32W2-50110	Трубка в сборе	1
30	31W1-60110	Пластина	6
31	P173-160104	фланец гидрокси, сплит	22
33	S621-014001	Кольцо уплотнительное (О-кольцо)	4
34	S621-021001	О кольцо	12
35	Y171-024001	Кольцо уплотнительное (О-кольцо)	11
37	32W1-50120	Болт с шестигранной головкой (под шестигранник)	37
38	32W1-50130	Болт с шестигранной головкой (под шестигранник)	3
39	S109-100306	Болт с шестигранной головкой (под шестигранник)	44
4	32W2-50120	Трубка в сборе	1
41	31W1-60170	Шайба пружинная	40
5	31FL-60031	Трубка в сборе	2
6	31FL-60041	Трубка в сборе	2
7	31FL-60051	Трубка в сборе	2
8	31FL-60400	Трубка в сборе	2
9	P913-167035	Шланг в сборе	1
