Гидроразводка (гидролинии) стрелы (39HDRB) лесохозяйственной машины гусеничной Hyundai 42HDLL/39HDRB
Гидроразводка (гидролинии) стрелы (39HDRB) лесохозяйственной машины гусеничной Hyundai 42HDLL/39HDRB со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2630

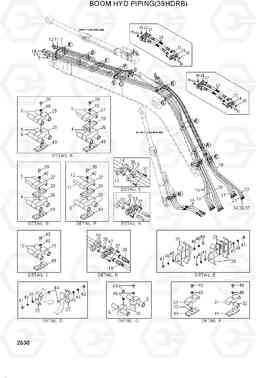

Наименование:BOOM HYD PIPING(39HDRB)
Версия:
BOOM HYD PIPING(39HDRB) 42HDLL/39HDRB
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
10 | 31FR-60020 | Трубка в сборе | 2 | ||
11 | 31FR-60031 | Трубка в сборе | 1 | ||
12 | 31FR-60041 | Трубка в сборе | 1 | ||
13 | 31FR-60051 | Трубка в сборе | 1 | ||
14 | 31FR-60061 | Трубка в сборе | 1 | ||
15 | P683-167317 | HOSE ASSY-FLG,0X0 | 4 | ||
16 | P683-167330 | Рукав высокого давления (РВД) | 2 | ||
17 | 31FR-60071 | Рукав высокого давления (РВД) | 1 | ||
18 | 31FR-60081 | Рукав высокого давления (РВД) | 1 | ||
19 | 31FR-60091 | Рукав высокого давления (РВД) | 1 | ||
20 | 31FR-60100 | Рукав высокого давления (РВД) | 1 | ||
21 | 31FR-60110 | Рукав высокого давления (РВД) | 1 |
W/GRAPPLE
|
|
22 | 31FR-60120 | Рукав высокого давления (РВД) | 1 |
W/GRAPPLE
|
|
23 | P683-127316 | Шланг в сборе | 2 | ||
24 | P683-167322 | Рукав высокого давления (РВД) | 2 | ||
25 | 31FR-60130 | Трубный зажим | 6 | ||
26 | 31FR-60140 | Трубный зажим | 7 | ||
27 | 31FR-60150 | Трубный зажим | 6 | ||
28 | 31FR-60161 | Трубный зажим | 4 | ||
29 | 31FR-60170 | Трубный зажим | 7 | ||
30 | 31E9-0114 | Трубный зажим | 2 | ||
31 | 32E9-00870 | Трубный зажим | 2 | ||
32 | 31E9-53220 | Распорная трубка | 2 | ||
33 | P173-160104 | фланец гидрокси, сплит | 40 | ||
34 | P174-120103 | фланец гидрокси, сплит | 12 | ||
35 | CO0423A | Кольцо уплотнительное (О-кольцо) | 24 | ||
36 | CO0418A | Кольцо уплотнительное (О-кольцо) | 6 | ||
37 | S107-100354 | Болт с шестигранной головкой (под шестигранник) | 120 | ||
38 | S017-161252 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
39 | S017-161202 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
4 | 31E9-0124 | Трубка в сборе | 2 | ||
40 | S017-160752 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
41 | S017-160802 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
42 | S017-160502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
43 | S017-160552 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
44 | S205-161002 | Гайка | 6 | ||
45 | S403-162002 | Плоская шайба | 5 | ||
46 | S411-160002 | Шайба пружинная | 31 | ||
47 | P174-160105 | фланец гидрокси, сплит | 4 | ||
48 | S017-160602 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
49 | 31FR-60420 | PA SADDLE | 10 | ||
5 | 31E9-50140 | Трубка в сборе | 1 | ||
6 | 31E9-50150 | Трубка в сборе | 1 | ||
7 | 31E9-0070 | Трубка в сборе | 1 | ||
8 | 31E9-0071 | Трубка в сборе | 1 | ||
9 | 31FR-60010 | Трубка в сборе | 2 |
