Каталог запчастей
-
Hyundai
-
50/60/70D-7A
- 5-SPOOL HYD PIPING(TS-MAST)

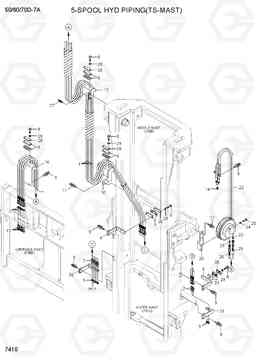

5-SPOOL HYD PIPING(TS-MAST) погрузчика дизельного Hyundai 50/60/70D-7A
5-SPOOL HYD PIPING(TS-MAST) погрузчика дизельного Hyundai 50/60/70D-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7410
Наименование:5-SPOOL HYD PIPING(TS-MAST)
Версия:
5-SPOOL HYD PIPING(TS-MAST) 50/60/70D-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 3BFQ-96101 | шланг к югу сборе | 1 |
TS450
|
|
| 1 | 3BFQ-96201 | шланг к югу сборе | 1 |
TS500
|
|
| 1 | 3BFQ-96301 | шланг к югу сборе | 1 |
TS560
|
|
| 1 | 3BFQ-96401 | шланг к югу сборе | 4 |
TS600
|
|
| 1-1 | P910-064099 | Шланг в сборе | 4 |
TS450
|
|
| 1-1 | P910-064108 | Шланг в сборе | 4 |
TS500
|
|
| 1-1 | P910-064117 | Шланг в сборе | 4 |
TS560
|
|
| 1-1 | P910-064126 | Шланг в сборе | 2 |
TS600
|
|
| 1-2 | 3BFQ-96110 | SLEEVE PROTECTOR | 1 | ||
| 1-2 | P910-064132 | Шланг в сборе | 2 |
TS600
|
|
| 1-3 | 3BFQ-96110 | SLEEVE PROTECTOR | 1 |
TS450
|
|
| 1-3 | 3BFQ-96201 | шланг к югу сборе | 1 |
TS500
|
|
| 1-3 | 3BFQ-96130 | SLEEVE PROTECTOR | 1 |
TS560
|
|
| 1-3 | 3BFQ-96110 | SLEEVE PROTECTOR | 1 | ||
| 1-4 | S552-050203 | Зажим | 4 | ||
| 1-4 | 3BFQ-96150 | SLEEVE PROTECTOR | 1 |
TS600
|
|
| 1-5 | S552-050203 | Зажим | 4 | ||
| 10 | 3BFQ-90535 | Охранник ва шланг | 1 | ||
| 11 | S037-123526 | Болт | 2 | ||
| 12 | 3BFQ-90555 | Охранник ва шланг | 1 | ||
| 14 | X710-100103 | Крышка | 2 | ||
| 15 | 31FG-80200 | Разъем долго | 4 | ||
| 16 | 3BFQ-90612 | Охранник шланг | 1 | ||
| 17 | S690-049100 | Уплотнительная втулка | 1 | ||
| 18 | S520-040000 | Зажим | 1 | ||
| 2 | 31FG-80210 | Соединитель | 6 | ||
| 20 | 3BFQ-90620 | Пластина | 1 | ||
| 21 | 3FFQ-90410 | Зажим | 1 | ||
| 22 | 6600363900 | катушка для шланга LH | 1 | ||
| 23 | X500-310002 | Разъем | 2 | ||
| 24 | S441-120006 | Шайба | 2 | ||
| 25 | S017-120802 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | P910-064024 | Шланг в сборе | 2 |
TS450
|
|
| 26 | P910-064028 | Шланг в сборе | 2 |
TS500
|
|
| 26 | P910-064032 | Шланг в сборе | 2 |
TS560
|
|
| 26 | P910-064036 | Шланг в сборе | 2 |
TS600
|
|
| 27 | S037-124526 | Болт | 2 | ||
| 28 | 3BFQ-90660 | Пластина | 4 | ||
| 29 | S411-080006 | Шайба пружинная | 9 | ||
| 3 | 31FG-80430 | Гайка | 10 | ||
| 30 | 3FFQ-90430 | Пластина | 1 | ||
| 31 | 3BFQ-90800 | Кронштейн | 1 | ||
| 32 | 3BFQ-90700 | Кронштейн | 1 | ||
| 4 | 3BFQ-90031 | Кронштейн охранник | 2 | ||
| 6 | 3BFQ-90650 | Зажим | 8 | ||
| 8 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 9 | S037-102526 | Болт | 12 |
