Каталог запчастей
-
Hyundai
-
50/60/70D-7E
- AIRCON & HEATER (OPT)
AIRCON & HEATER (OPT) погрузчика дизельного Hyundai 50/60/70D-7E
AIRCON & HEATER (OPT) погрузчика дизельного Hyundai 50/60/70D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1060
Наименование:AIRCON & HEATER (OPT)
Версия:2013. 6.30 REV.13F

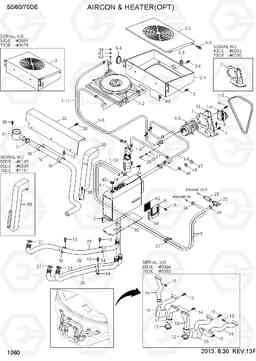

AIRCON & HEATER (OPT) 50/60/70D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11FQ-93602 | климатической и нагреватель комплект | 1 |
50DE
|
|
| 1 | 11FQ-93603 | климатической и нагреватель комплект | 1 |
50DE
|
|
| 1 | 11FQ-93604 | климатической и нагреватель комплект | 1 |
50DE
|
|
| 1 | 11FQ-93603 | климатической и нагреватель комплект | 1 |
60DE
|
|
| 1 | 11FQ-93604 | климатической и нагреватель комплект | 1 |
60DE
|
|
| 1 | 11FQ-93602 | климатической и нагреватель комплект | 1 |
70DE
|
|
| 1 | 11FQ-93603 | климатической и нагреватель комплект | 1 |
70DE
|
|
| 1 | 11FQ-93604 | климатической и нагреватель комплект | 1 |
70DE
|
|
| 1-1 | 11FQ-93661 | климатической и отопителя | 1 |
50DE,SEE 1070
|
|
| 1-1 | 11FQ-93662 | климатической и отопителя | 1 |
50DE,SEE 1070
|
|
| 1-1 | 11FQ-93663 | климатической и отопителя | 1 |
50DE,SEE 1070
|
|
| 1-1 | 11FQ-93662 | климатической и отопителя | 1 |
60DE,SEE 1070
|
|
| 1-1 | 11FQ-93663 | климатической и отопителя | 1 |
60DE,SEE 1070
|
|
| 1-1 | 11FQ-93661 | климатической и отопителя | 1 |
70DE,SEE 1070
|
|
| 1-1 | 11FQ-93662 | климатической и отопителя | 1 |
70DE,SEE 1070
|
|
| 1-1 | 11FQ-93663 | климатической и отопителя | 1 |
70DE,SEE 1070
|
|
| 1-10 | 11FQ-93620 | приемник | 1 | ||
| 1-11 | 11FQ-93671 | HOSE ASSY DIS | 1 | ||
| 1-12 | 11FQ-93760 | кронштейнах | 4 |
NOT SHOWN
|
|
| 1-2 | 11FQ-93610 | Конденсатор в сборе | 1 | ||
| 1-21 | XKAN-00052 | Конденсатор в сборе | 1 |
NOT SHOWN
|
|
| 1-22 | XKAN-00053 | Вентилятор и кожух в сборе | 1 |
NOT SHOWN
|
|
| 1-23 | XKAN-00054 | Болт в сборе | 1 |
NOT SHOWN
|
|
| 1-3 | 11FV-90911 | Компрессор | 1 | ||
| 1-4 | 11FQ-93460 | БКТ и т / шкив в сборе | 1 | ||
| 1-5 | 11FQ-93280 | Ремень клиновой (приводной) | 1 |
50DE
|
|
| 1-5 | 11FQ-90720 | Ремень клиновой (приводной) | 1 |
50DE
|
|
| 1-5 | 11FQ-90720 | Ремень клиновой (приводной) | 1 |
60DE
|
|
| 1-5 | 11FQ-93280 | Ремень клиновой (приводной) | 1 |
70DE
|
|
| 1-5 | 11FQ-90720 | Ремень клиновой (приводной) | 1 |
70DE
|
|
| 1-6 | 11FQ-93631 | шланг в сборе всасывания | 1 | ||
| 1-8 | 11FQ-93651 | шланг в сборе раств. б | 1 | ||
| 1-9 | 11FQ-93641 | шланг в сборе раств. | 1 | ||
| 10 | 11FQ-93530 | Шланг | 1 | ||
| 11 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S520-060001 | Зажим | 2 |
50DE
|
|
| 12 | S520-060001 | Зажим | 2 |
60DE
|
|
| 12 | S520-060001 | Зажим | 2 |
70DE
|
|
| 13 | S035-081556 | Болт | 10 | ||
| 14 | S132-061526 | SCREW-W/WASHER | 2 |
50DE
|
|
| 14 | S132-061526 | SCREW-W/WASHER | 2 |
60DE
|
|
| 14 | S132-061526 | SCREW-W/WASHER | 2 |
70DE
|
|
| 15 | 11FT-95381 | канал RH | 1 |
50DE
|
|
| 15 | 11FT-95381 | канал RH | 1 |
60DE
|
|
| 15 | 11FT-95381 | канал RH | 1 |
70DE
|
|
| 16 | 11FT-95371 | канал LH | 1 |
50DE
|
|
| 16 | 11FT-95371 | канал LH | 1 |
60DE
|
|
| 16 | 11FT-95371 | канал LH | 1 |
70DE
|
|
| 17 | 11FT-95521 | канал дефростер | 1 |
50DE
|
|
| 17 | 11FT-95521 | канал дефростер | 1 |
60DE
|
|
| 17 | 11FT-95521 | канал дефростер | 1 |
70DE
|
|
| 18 | 11FT-95511 | канал дефростер | 1 |
50DE
|
|
| 18 | 11FT-95511 | канал дефростер | 1 |
60DE
|
|
| 18 | 11FT-95511 | канал дефростер | 1 |
70DE
|
|
| 19 | 11FT-95362 | канал RH | 1 |
50DE
|
|
| 19 | 11FT-95362 | канал RH | 1 |
60DE
|
|
| 19 | 11FT-95362 | канал RH | 1 |
70DE
|
|
| 2 | S035-082026 | Болт | 10 | ||
| 20 | 11FT-95352 | канал LH | 1 |
50DE
|
|
| 20 | 11FT-95352 | канал LH | 1 |
60DE
|
|
| 20 | 11FT-95352 | канал LH | 1 |
70DE
|
|
| 21 | S520-060000 | Зажим | 8 | ||
| 22 | E127-3136 | Клапан отсечки | 1 | ||
| 23 | 71S4-60280 | Соединитель | 1 | ||
| 24 | S520-027000 | Зажим | 4 | ||
| 25 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 26 | S411-100006 | Шайба пружинная | 5 | ||
| 27 | S403-10100B | Плоская шайба | 1 | ||
| 28 | 11FQ-93480 | воздушный шланг | 1 | ||
| 29 | 11FQ-93490 | воздушный шланг | 1 | ||
| 3 | 11FQ-93390 | COVER ASSY | 1 |
50DE
|
|
| 3 | 11FQ-93391 | COVER ASSY | 1 |
50DE
|
|
| 3 | 11FQ-93391 | COVER ASSY | 1 |
60DE
|
|
| 3 | 11FQ-93390 | COVER ASSY | 1 |
70DE
|
|
| 3 | 11FQ-93391 | COVER ASSY | 1 |
70DE
|
|
| 3-1 | 11FQ-93511 | Крышка конденсатора | 1 | ||
| 3-2 | 11FQ-93370 | Крышка | 1 | ||
| 3-3 | S035-061526 | Болт | 1 | ||
| 3-4 | S791-045025 | втулка пластина | 1 | ||
| 3-5 | S661-400800 | Крышка резиновая | 1 | ||
| 3-6 | S035-081526 | Болт | 1 | ||
| 30 | 11FQ-93500 | воздушный шланг | 1 | ||
| 31 | 11FQ-93681 | DUCT | 1 | ||
| 32 | 11FQ-93700 | заглушка | 1 | ||
| 33 | 11FQ-93711 | заглушка | 1 |
50DE
|
|
| 33 | 11FQ-93712 | Шайба | 1 |
50DE
|
|
| 33 | 11FQ-93711 | заглушка | 1 |
60DE
|
|
| 33 | 11FQ-93712 | Шайба | 1 |
60DE
|
|
| 33 | 11FQ-93711 | заглушка | 1 |
70DE
|
|
| 33 | 11FQ-93712 | Шайба | 1 |
70DE
|
|
| 34 | 71N6-20230 | Зажим | 8 | ||
| 35 | 11FQ-93720 | коврик резиновый | 1 | ||
| 37 | 31L6-02470 | Зажим | 2 | ||
| 38 | S132-081526 | SCREW-W/WASHER | 9 |
50DE
|
|
| 38 | S132-081526 | SCREW-W/WASHER | 8 |
50DE
|
|
| 38 | S132-081526 | SCREW-W/WASHER | 9 |
60DE
|
|
| 38 | S132-081526 | SCREW-W/WASHER | 8 |
60DE
|
|
| 38 | S132-081526 | SCREW-W/WASHER | 9 |
70DE
|
|
| 38 | S132-081526 | SCREW-W/WASHER | 8 |
70DE
|
|
| 39 | S205-061006 | Гайка | 4 | ||
| 4 | S037-104056 | Болт | 1 | ||
| 40 | S403-06200B | Плоская шайба | 4 | ||
| 41 | S411-060006 | Шайба пружинная | 4 | ||
| 42 | 11FQ-93740 | Фильтр в сборе | 1 | ||
| 43 | S035-063526 | Болт | 4 | ||
| 44 | S035-062026 | Болт | 2 | ||
| 45 | 71Q6-22400 | воздушных форсунок | 1 | ||
| 46 | 11FQ-93750 | SPONGE | 1 | ||
| 47 | S205-08100B | Гайка | 1 | ||
| 48 | S411-08006 | Шайба пружинная | 1 | ||
| 49 | S403-08000B | Плоская шайба | 1 | ||
| 5 | 11EH-92040 | шланг отопителя | 2 | ||
| 6 | S037-102526 | Болт | 2 | ||
| 7 | 11FQ-93291 | Кронштейн Comp | 1 |
50DE
|
|
| 7 | 11FQ-93293 | Кронштейн Comp | 1 |
50DE
|
|
| 7 | 11FQ-93294 | Кронштейн Comp | 1 |
50DE
|
|
| 7 | 11FQ-93295 | BRACKET WA-COMP | 1 |
50DE
|
|
| 7 | 11FQ-93294 | Кронштейн Comp | 1 |
60DE
|
|
| 7 | 11FQ-93295 | BRACKET WA-COMP | 1 |
60DE
|
|
| 7 | 11FQ-93291 | Кронштейн Comp | 1 |
70DE
|
|
| 7 | 11FQ-93293 | Кронштейн Comp | 1 |
70DE
|
|
| 7 | 11FQ-93294 | Кронштейн Comp | 1 |
70DE
|
|
| 7 | 11FQ-93295 | BRACKET WA-COMP | 1 |
70DE
|
|
| 8 | S035-082526 | Болт | 3 | ||
| 9 | 76FQ-50161 | COVER ASSY фильтр | 1 |
