REMOTE CONTROL VALVE(3-SPL,H-FRIENDS) погрузчика дизельного Hyundai 50/60/70D-7E
REMOTE CONTROL VALVE(3-SPL,H-FRIENDS) погрузчика дизельного Hyundai 50/60/70D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3B25
Наименование:REMOTE CONTROL VALVE(3-SPL,H-FRIENDS)
Версия:2014. 1.31 REV.14A
REMOTE CONTROL VALVE(3-SPL,H-FRIENDS) 50/60/70D-7E
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
S1 | XKCK-00047 | раздел assy1 | 1 |

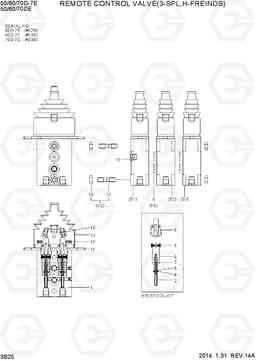

SEE ILLUST
|
|
* | 32FT-06010 | RCV | 1 |
50DE
|
|
* | 32FT-06010 | RCV | 1 |
60DE
|
|
* | 32FT-06010 | RCV | 1 |
70DE
|
|
1 | XKCK-00046 | тело и вилка | 3 | ||
10 | XKCK-00037 | вилка & O кольцо | 2 | ||
11 | XKCK-00036 | Кронштейн | 3 | ||
12 | XKCK-00035 | HINGE ASSY | 3 | ||
13 | XKCK-00034 | RUBBER BELLOWS | 3 | ||
14 | XKCK-00032 | Стяжной соединительный болт | 2 | ||
15 | XKCK-00029 | Гайка | 4 | ||
17 | XKCK-00028 | Болт | 12 | ||
2 | XKCK-00045 | Золотник | 6 | ||
3 | XKCK-00044 | STOPPER-SPOOL | 6 | ||
4 | XKCK-00043 | катушка | 6 | ||
5 | XKCK-00042 | Прокладка | 6 | ||
6 | XKCK-00041 | с пружинным возвратом | 6 | ||
7 | XKCK-00040 | Весной пр | 6 | ||
8 | XKCK-00039 | Плунжер и втулка | 6 | ||
9 | XKCK-00038 | Кольцо уплотнительное (О-кольцо) | 6 | ||
K2 | XKCK-00022 | Стяжной соединительный болт и комплект гаек | 1 |
SEE ILLUST
|
|
K6 | XKCK-00018 | Ремкомплект / комплект уплотнений | 4 |
SEE ILLUST
|
|
K9 | XKCK-00050 | SPOOL KIT | 6 |
SEE ILLUST
|
|
S2 | XKCK-00048 | раздел сборе 2 | 1 |
SEE ILLUST
|
|
S3 | XKCK-00049 | раздел сборе 3 | 1 |
SEE ILLUST
|
