Каталог запчастей
-
Hyundai
-
50/60/70D-7E
- Крепление коробки передач
Крепление коробки передач погрузчика дизельного Hyundai 50/60/70D-7E
Крепление коробки передач погрузчика дизельного Hyundai 50/60/70D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:TRANSMISSION MOUNTING
Версия:2013. 3.31 REV.13C

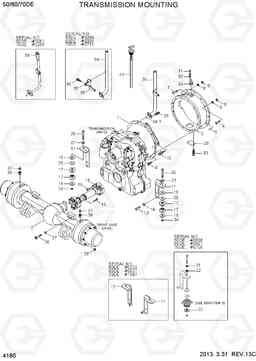

TRANSMISSION MOUNTING 50/60/70D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1-1 | 81FQ-30311 | TM (3wg94) | 1 |
50DE,4010~4160
|
|
| 1-1 | 81FQ-37110 | Коробка передач (КПП, трансмиссия) | 1 |
50DE,4010~4160
|
|
| 1-1 | 81FQ-30311 | TM (3wg94) | 1 |
60DE,4010~4160
|
|
| 1-1 | 81FQ-37110 | Коробка передач (КПП, трансмиссия) | 1 |
60DE,4010~4160
|
|
| 1-1 | 81FQ-30311 | TM (3wg94) | 1 |
70DE,4010~4160
|
|
| 1-1 | 81FQ-37110 | Коробка передач (КПП, трансмиссия) | 1 |
70DE,4010~4160
|
|
| 1-2 | 81FQ-30510 | ТМ свободной частью | 1 |
50DE,SEE 4170
|
|
| 1-2 | 81FQ-30510 | ТМ свободной частью | 1 |
70DE,SEE 4170
|
|
| 10 | S037-102026 | Болт | 4 | ||
| 11 | 81FQ-35121 | кронштейн LH т / м | 1 |
50DE
|
|
| 11 | 81FQ-35122 | BRACKET T/M | 2 |
50DE
|
|
| 11 | 81FQ-35121 | кронштейн LH т / м | 1 |
60DE
|
|
| 11 | 81FQ-35122 | BRACKET T/M | 2 |
60DE
|
|
| 11 | 81FQ-35121 | кронштейн LH т / м | 1 |
70DE
|
|
| 11 | 81FQ-35122 | BRACKET T/M | 2 |
70DE
|
|
| 12 | 81FQ-35131 | Кронштейн RH T / м | 1 |
50DE
|
|
| 12 | 81FQ-35131 | Кронштейн RH T / м | 1 |
60DE
|
|
| 12 | 81FQ-35131 | Кронштейн RH T / м | 1 |
70DE
|
|
| 13 | S017-20045D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 14 | S441-200006 | Шайба | 4 | ||
| 15 | 81FQ-30080 | Вал карданный | 1 |
50DE
|
|
| 15 | 81FQ-30081 | Вал карданный | 1 |
50DE
|
|
| 15 | 81FQ-30081 | Вал карданный | 1 |
60DE
|
|
| 15 | 81FQ-30080 | Вал карданный | 1 |
70DE
|
|
| 15 | 81FQ-30081 | Вал карданный | 1 |
70DE
|
|
| 16 | S088-060286 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 17 | 11FV-66200 | MOUNT | 4 |
50DE
|
|
| 17 | 11FV-66200 | MOUNT | 4 |
60DE
|
|
| 17 | 11FV-66200 | MOUNT | 4 |
70DE
|
|
| 19 | FDE0100120-DA | Шайба отскок | 2 |
50DE
|
|
| 19 | FDE0100120-DA | Шайба отскок | 4 |
50DE
|
|
| 19 | FDE0100120-DA | Шайба отскок | 2 |
60DE
|
|
| 19 | FDE0100120-DA | Шайба отскок | 4 |
60DE
|
|
| 19 | FDE0100120-DA | Шайба отскок | 2 |
70DE
|
|
| 19 | FDE0100120-DA | Шайба отскок | 4 |
70DE
|
|
| 20 | S017-16130D | Болт с шестигранной головкой (под шестигранник) | 2 |
50DE
|
|
| 20 | S017-161356 | Болт с шестигранной головкой (под шестигранник) | 2 |
50DE
|
|
| 20 | S017-16130D | Болт с шестигранной головкой (под шестигранник) | 2 |
60DE
|
|
| 20 | S017-161356 | Болт с шестигранной головкой (под шестигранник) | 2 |
60DE
|
|
| 20 | S017-16130D | Болт с шестигранной головкой (под шестигранник) | 2 |
70DE
|
|
| 20 | S017-161356 | Болт с шестигранной головкой (под шестигранник) | 2 |
70DE
|
|
| 21 | S411-160006 | Шайба пружинная | 2 |
50DE
|
|
| 21 | 85HF-30020 | машина крепление | 2 |
50DE
|
|
| 21 | S411-160006 | Шайба пружинная | 2 |
60DE
|
|
| 21 | 85HF-30020 | машина крепление | 2 |
60DE
|
|
| 21 | S411-160006 | Шайба пружинная | 2 |
70DE
|
|
| 21 | 85HF-30020 | машина крепление | 2 |
70DE
|
|
| 22 | S403-161006 | Плоская шайба | 2 |
50DE
|
|
| 22 | S403-161006 | Плоская шайба | 2 |
60DE
|
|
| 22 | S403-161006 | Плоская шайба | 2 |
70DE
|
|
| 23 | FDE0100110-DA | машина перегрузки | 2 |
50DE
|
|
| 23 | FDE0100110-DA | машина перегрузки | 2 |
60DE
|
|
| 23 | FDE0100110-DA | машина перегрузки | 2 |
70DE
|
|
| 24 | FBC0100300-DA | U гайка | 2 | ||
| 25 | F31330010 | Прокладка регулировочная | 2 | ||
| 26 | S109-24080D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 27 | 81FQ-30090 | Шайба | 6 | ||
| 28 | 81FQ-30101 | Крышка Т / C Корпус | 2 | ||
| 29 | F14420100-DA | гайку ступицы | 16 | ||
| 3 | 87FQ-30020 | Корпус т / с | 1 | ||
| 30 | S035-061526 | Болт | 4 | ||
| 31 | S109-060156 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 32 | S411-060006 | Шайба пружинная | 1 | ||
| 33 | 17FV-00020 | Датчик положения коленчатого вала | 1 | ||
| 34 | 81FQ-36020 | Гильза цилиндра атригера | 1 |
50DE
|
|
| 34 | 81FQ-36021 | Гильза цилиндра атригера | 1 |
50DE
|
|
| 34 | 81FQ-36022 | Гильза цилиндра атригера | 1 |
50DE
|
|
| 34 | 81FQ-36021 | Гильза цилиндра атригера | 1 |
60DE
|
|
| 34 | 81FQ-36022 | Гильза цилиндра атригера | 1 |
60DE
|
|
| 34 | 81FQ-36020 | Гильза цилиндра атригера | 1 |
70DE
|
|
| 34 | 81FQ-36021 | Гильза цилиндра атригера | 1 |
70DE
|
|
| 34 | 81FQ-36022 | Гильза цилиндра атригера | 1 |
70DE
|
|
| 34-1 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 35 | S035-082026 | Болт | 2 | ||
| 36 | 81FV-60050 | Фиттинг | 2 | ||
| 37 | 81F6-39370 | выпуска воздуха | 2 | ||
| 38 | 81FQ-36030 | Пластина | 1 |
50DE
|
|
| 38 | 81FQ-36030 | Пластина | 1 |
60DE
|
|
| 38 | 81FQ-36030 | Пластина | 1 |
70DE
|
|
| 39 | 31L7-10220 | Зажим трубки | 1 |
50DE
|
|
| 39 | 31L7-10220 | Зажим трубки | 1 |
60DE
|
|
| 39 | 31L7-10220 | Зажим трубки | 1 |
70DE
|
|
| 4 | S037-103016 | Болт | 12 | ||
| 40 | S037-122026 | Болт | 1 |
50DE
|
|
| 40 | S037-122026 | Болт | 1 |
60DE
|
|
| 40 | S037-122026 | Болт | 1 |
70DE
|
|
| 41 | ZGAQ-03784 | щуп | 1 | ||
| 5 | 81FA-31200 | Палец | 2 |
50DE
|
|
| 5 | S510-102400 | Палец для зуба ковша | 2 |
50DE
|
|
| 5 | S510-102400 | Палец для зуба ковша | 2 |
60DE
|
|
| 5 | 81FA-31200 | Палец | 2 |
70DE
|
|
| 5 | S510-102400 | Палец для зуба ковша | 2 |
70DE
|
|
| 6 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 7 | S017-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 8 | S411-100006 | Шайба пружинная | 10 | ||
| 9 | S205-101006 | Гайка | 10 | ||
| N1 | 81FQ-30500 | Коробка передач (КПП, трансмиссия) | 1 |
50DE,4010~4170
|
|
| N1 | 81FQ-37100 | Коробка передач (КПП, трансмиссия) | 1 |
50DE,4010~4170
|
|
| N1 | 81FQ-30500 | Коробка передач (КПП, трансмиссия) | 1 |
60DE,4010~4170
|
|
| N1 | 81FQ-37100 | Коробка передач (КПП, трансмиссия) | 1 |
60DE,4010~4170
|
|
| N1 | 81FQ-30500 | Коробка передач (КПП, трансмиссия) | 1 |
70DE,4010~4170
|
|
| N1 | 81FQ-37100 | Коробка передач (КПП, трансмиссия) | 1 |
70DE,4010~4170
|
|
| N1-1 | 81FQ-30310 | TM (3wg94) с щупа | 1 |
50DE,4010~4160
|
|
| N1-1 | 81FQ-30310 | TM (3wg94) с щупа | 1 |
70DE,4010~4160
|
|
| N1-2 | 81FQ-30511 | ТМ свободной частью | 1 |
50DE,SEE 4170
|
|
| N1-2 | 81FQ-37120 | ТМ свободной частью | 1 |
50DE,SEE 4170
|
|
| N1-2 | 81FQ-30511 | ТМ свободной частью | 1 |
60DE,SEE 4170
|
|
| N1-2 | 81FQ-37120 | ТМ свободной частью | 1 |
60DE,SEE 4170
|
|
| N1-2 | 81FQ-30511 | ТМ свободной частью | 1 |
70DE,SEE 4170
|
|
| N1-2 | 81FQ-37120 | ТМ свободной частью | 1 |
70DE,SEE 4170
|
