BRAKE VALVE(WET BRAKE) погрузчика дизельного Hyundai 50/60/70DS-7E
BRAKE VALVE(WET BRAKE) погрузчика дизельного Hyundai 50/60/70DS-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3B50
Наименование:BRAKE VALVE(WET BRAKE)
Версия:

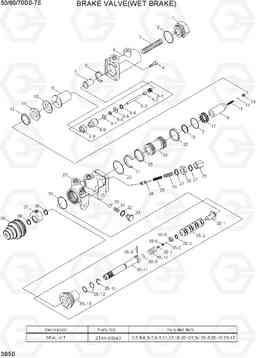

BRAKE VALVE(WET BRAKE) 50/60/70DS-7E
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31FQ-06501 | Тормозной клапан мокрый | 1 | ||
1 | ZTAX-00001 | Пробка (заглушка) | 1 | ||
10 | ZTAX-00010 | Пружина | 1 | ||
12 | ZTAX-00012 | Кольцо | 1 | ||
14 | ZTAX-00014 | BALL | 1 | ||
15 | ZTAX-00015 | Пружина | 1 | ||
16 | ZTAX-00016 | вспомогательный поршень | 1 | ||
17 | ZTAX-00017 | Кольцо | 1 | ||
19 | ZTAX-00019 | поршень руля | 1 | ||
23 | ZTAX-00023 | Корпус руля | 1 | ||
24 | ZTAX-00024 | Корпус клапана предохранительного (разгрузочного, сброса давления) | 1 | ||
25 | ZTAX-00025 | Пружина | 1 | ||
26 | ZTAX-00027 | SCREW-ADJUSTING | 1 | ||
27 | ZTAX-00028 | Шайба | 2 | ||
28 | ZTAX-00029 | Гайка | 1 | ||
29 | ZTAX-00030 | Пробка (заглушка) | 1 | ||
3 | ZTAX-00003 | Пружина | 1 | ||
30 | ZTAX-00031 | BALL | 1 | ||
31 | ZTAX-00032 | Пружина | 1 | ||
32 | ZTAX-00033 | Сальник | 1 | ||
33 | ZTAX-00034 | Пробка (заглушка) | 1 | ||
35 | ZTAX-00089 | толкатель в сборе | 1 | ||
35-1 | ZTAX-00090 | FLOW VALVE | 1 | ||
35-11 | ZTAX-00092 | Толкатель штанги | 1 | ||
35-13 | ZTAX-00060 | плунжера | 1 | ||
35-14 | ZTAX-00093 | Пружина | 1 | ||
35-2 | ZTAX-00051 | Пружина | 8 | ||
35-3 | ZTAX-00052 | кольцо остановка | 1 | ||
35-4 | ZTAX-00053 | проверка Корпус клапана | 1 | ||
35-5 | ZTAX-00014 | BALL | 1 | ||
35-6 | ZTAX-00054 | Пружина | 1 | ||
35-7 | ZTAX-00055 | руководство весной | 1 | ||
35-8 | ZTAX-00091 | Палец | 1 | ||
36 | ZTAX-00037 | кольцо остановка | 2 | ||
37 | ZTAX-00038 | Разъем аккумулятор | 1 | ||
38 | ZTAX-00039 | чехол от пыли | 1 | ||
4 | ZTAX-00004 | винтовое крепление | 4 | ||
6 | ZTAX-00006 | Корпус тормоза цил | 1 | ||
7 | ZTAX-00007 | руководство весной | 1 | ||
8 | ZTAX-00008 | Клапан | 1 | ||
8-1 | ZTAX-00041 | Пружина | 1 | ||
8-2 | ZTAX-00042 | вилка катушки | 1 | ||
8-3 | ZTAX-00043 | Золотник | 1 | ||
8-4 | ZTAX-00044 | кольцо остановка | 1 | ||
8-5 | ZTAX-00045 | Шайба | 1 | ||
8-8 | ZTAX-00048 | Корпус клапана | 1 | ||
9 | ZTAX-00009 | Поршень | 1 | ||
K | ZTAX-00040 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K11 | ZTAX-00011 | Сальник | 1 | ||
K13 | ZTAX-00013 | Сальник | 1 | ||
K18 | ZTAX-00018 | Сальник | 1 | ||
K2 | ZTAX-00002 | Сальник | 2 | ||
K20 | ZTAX-00020 | направлять скольжения | 2 | ||
K21 | ZTAX-00021 | Сальник | 1 | ||
K22 | ZTAX-00022 | Сальник | 1 | ||
K34 | ZTAX-00035 | Сальник | 1 | ||
K35-10 | ZTAX-00058 | Сальник | 1 | ||
K35-12 | ZTAX-00033 | Сальник | 2 | ||
K35-9 | ZTAX-00057 | Сальник | 1 | ||
K5 | ZTAX-00005 | Сальник | 1 | ||
K8-6 | ZTAX-00046 | Сальник | 1 | ||
K8-7 | ZTAX-00047 | Сальник | 1 | ||
K8-9 | ZTAX-00049 | Сальник | 1 |
