5-SPOOL PIPING GROUP (TS-MAST) погрузчика дизельного Hyundai 80D-7E

5-SPOOL PIPING GROUP (TS-MAST) погрузчика дизельного Hyundai 80D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:7410

Наименование:5-SPOOL PIPING GROUP (TS-MAST)

Версия:2012. 11.30 REV.12L

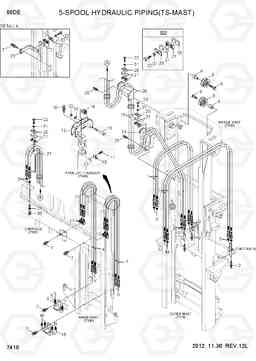

5-SPOOL PIPING GROUP (TS-MAST) 80D-7E

Поз.	Код	Наименование	Кол	Прим.
1	X970-064057	Шланг в сборе	4	TS450
1	X970-064065	Шланг в сборе	4	TS500
1	X970-064072	Шланг в сборе	4	TS560
1	X970-064080	Шланг в сборе	4	TS600
10	33HN-90240	Зажим	2
11	S035-063526	Болт	4
12	3FFQ-93101	Кронштейн	2
13	3FFQ-93200	Болт с шестигранной головкой (под шестигранник)	14
14	38FY-90301	Шланг шкив	14
16	S035-081526	Болт	4
17	31HA-10250	локоть ва	4
18	3FFQ-91200	Трубка	1
19	X970-064099	Шланг в сборе	2	TS450
19	X970-064109	HOSE ASSY ORFS, THD (0x0)	2	TS500
19	X970-064119	HOSE ASSY ORFS, THD (0x0)	2	TS560
19	X970-064129	HOSE ASSY ORFS, THD (0x0)	2	TS600
2	31FG-80210	Соединитель	6
20	3FFQ-90430	Пластина	8
21	3FFQ-90411	Зажим	16
22	S017-080556	Болт с шестигранной головкой (под шестигранник)	8
23	3FFQ-90030	Кронштейн охранник	1
24	3FFQ-90501	Охранник ва шланг	1
25	S037-123026	Болт	4
26	3FFQ-90601	Охранник ва шланг	1
27	3FFQ-90700	Охранник шланг	1
28	3FFQ-90440	Пластина	4
29	31FG-80200	Разъем долго	2
3	31FG-80430	Гайка	8
30	X710-100103	Крышка	2
31	S411-080006	Шайба пружинная	8
32	S403-062006	Плоская шайба	14
33	S411-060006	Шайба пружинная	14
4	X970-064045	Шланг в сборе	4	TS450
4	X970-064051	Шланг в сборе	4	TS500
4	X970-064057	Шланг в сборе	4	TS560
4	X970-064063	Шланг в сборе	4	TS600
5	3FFQ-91421	Шланг шкив	2
6	3FFQ-91300	Трубка	1
7	S037-102526	Болт	12
8	S035-125526	Болт	2
9	34FG-90250	контактный шланг шкив	2
