Цилиндр подъема (наклона) кузова погрузчика дизельного Hyundai 80D-7E ACE
Цилиндр подъема (наклона) кузова погрузчика дизельного Hyundai 80D-7E ACE со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3B60

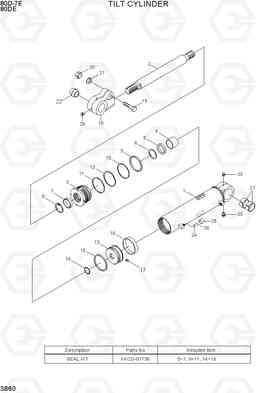

Наименование:TILT CYLINDER
Версия:
TILT CYLINDER 80D-7E ACE
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 35FQ-08010 | Цилиндр подъема в сборе | 2 | ||
| * | 35FQ-08011 | цилиндр Ass'y | 2 | ||
| 1 | XKCD-01734 | Гильза цилиндра атригера | 1 | ||
| 12 | XKCD-01721 | Шайба | 1 | ||
| 13 | XKCD-03761 | Поршень | 1 | ||
| 17 | XKCD-01205 | Комплект винтов | 1 | ||
| 18 | XKCD-01726 | EYE | 1 | ||
| 19 | XKCD-01727 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 2 | XKCD-01735 | Щуп | 1 | ||
| 20 | XKCD-01728 | Гайка | 1 | ||
| 21 | XKCD-00470 | Шайба пружинная | 1 | ||
| 22 | XKCD-01729 | сферический подшипник | 1 | ||
| 23 | XKCD-01024 | Масленка | 3 | ||
| 24 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | XKCD-01116 | Диск | 2 | ||
| 26 | XKCD-00993 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 27 | XKCD-01306 | Втулка шатуна | 2 | ||
| 3 | XKCD-01717 | ROD COVER | 1 | ||
| 4 | XKCD-01031 | Род Буш | 1 | ||
| 8 | XKCD-01720 | STOP RING | 1 | ||
| K | XKCD-01736 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | XKCD-01013 | BACK UP RING | 1 | ||
| K11 | XKCD-01014 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K14 | XKCD-00499 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K15 | XKCD-01723 | PISTON SEAL | 1 | ||
| K16 | XKCD-01724 | Кольцо изнашиваемое | 1 | ||
| K5 | XKCD-01718 | U-PACKING | 1 | ||
| K6 | XKCD-01719 | BACK UP RING | 1 | ||
| K7 | XKCD-00846 | пыль стеклоочистителя | 1 | ||
| K9 | XKCD-01012 | Кольцо уплотнительное (О-кольцо) | 1 |
