5-SPOOL HYD PIPING (TS-MAST) погрузчика дизельного Hyundai 80D-7E ACE
5-SPOOL HYD PIPING (TS-MAST) погрузчика дизельного Hyundai 80D-7E ACE со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7410
Наименование:5-SPOOL HYD PIPING (TS-MAST)
Версия:

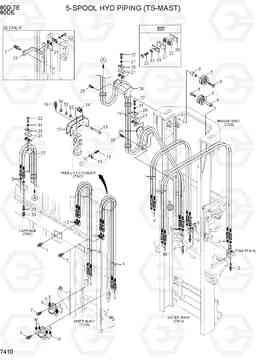

5-SPOOL HYD PIPING (TS-MAST) 80D-7E ACE
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064057 | Шланг в сборе | 4 |
TS450
|
|
| 1 | X970-064065 | Шланг в сборе | 4 |
TS500
|
|
| 1 | X970-064072 | Шланг в сборе | 4 |
TS560
|
|
| 1 | X970-064080 | Шланг в сборе | 4 |
TS600
|
|
| 10 | 33HN-90240 | Зажим | 2 | ||
| 11 | S035-063526 | Болт | 4 | ||
| 12 | 3FFQ-93101 | Кронштейн | 2 | ||
| 13 | 3FFQ-93200 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 14 | 38FY-90301 | Шланг шкив | 14 | ||
| 16 | S035-081526 | Болт | 4 | ||
| 17 | 31HA-10250 | локоть ва | 4 | ||
| 18 | 3FFQ-91200 | Трубка | 1 | ||
| 19 | X970-064099 | Шланг в сборе | 2 |
TS450
|
|
| 19 | X970-064109 | HOSE ASSY ORFS, THD (0x0) | 2 |
TS500
|
|
| 19 | X970-064119 | HOSE ASSY ORFS, THD (0x0) | 2 |
TS560
|
|
| 19 | X970-064129 | HOSE ASSY ORFS, THD (0x0) | 2 |
TS600
|
|
| 2 | 31FG-80210 | Соединитель | 6 | ||
| 20 | 3FFQ-90430 | Пластина | 8 | ||
| 21 | 3FFQ-90411 | Зажим | 16 | ||
| 22 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 23 | 3FFQ-90030 | Кронштейн охранник | 1 | ||
| 24 | 3FFQ-90501 | Охранник ва шланг | 1 | ||
| 25 | S037-123026 | Болт | 4 | ||
| 26 | 3FFQ-90601 | Охранник ва шланг | 1 | ||
| 27 | 3FFQ-90700 | Охранник шланг | 1 | ||
| 28 | 3FFQ-90440 | Пластина | 4 | ||
| 29 | 31FG-80200 | Разъем долго | 2 | ||
| 3 | 31FG-80430 | Гайка | 8 | ||
| 30 | X710-100103 | Крышка | 2 | ||
| 31 | S411-080006 | Шайба пружинная | 8 | ||
| 32 | S403-062006 | Плоская шайба | 14 | ||
| 33 | S411-060006 | Шайба пружинная | 14 | ||
| 34 | S295-060006 | CAP NUT-DOMED | 14 | ||
| 4 | X970-064045 | Шланг в сборе | 4 |
TS450
|
|
| 4 | X970-064049 | Шланг в сборе | 4 |
TS450
|
|
| 4 | X970-064051 | Шланг в сборе | 4 |
TS500
|
|
| 4 | X970-064053 | Шланг в сборе | 4 |
TS500
|
|
| 4 | X970-064057 | Шланг в сборе | 4 |
TS560
|
|
| 4 | X970-064063 | Шланг в сборе | 4 |
TS600
|
|
| 4 | X970-064061 | Шланг в сборе | 4 |
TS600
|
|
| 5 | 3FFQ-91421 | Шланг шкив | 2 | ||
| 6 | 3FFQ-91300 | Трубка | 1 | ||
| 7 | S037-102526 | Болт | 12 | ||
| 8 | S035-125526 | Болт | 2 | ||
| 9 | 34FG-90250 | контактный шланг шкив | 2 |
