DUPLEX SIDE SHIFT PIPING(OLD) погрузчика дизельного Hyundai DX20/25/30
DUPLEX SIDE SHIFT PIPING(OLD) погрузчика дизельного Hyundai DX20/25/30 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7061
Наименование:DUPLEX SIDE SHIFT PIPING(OLD)
Версия:2002. 3.08 REV.2

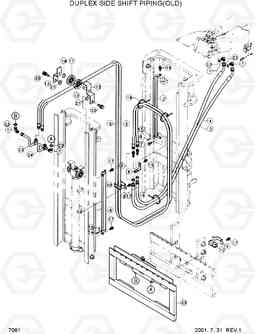

DUPLEX SIDE SHIFT PIPING(OLD) DX20/25/30
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| ,* | @ | SIDE SHIFT PIP,DUP | 1 |
DX20
|
|
| ,* | @ | SIDE SHIFT PIP,DUP | 1 |
DX30
|
|
| .* | @ | SIDE SHIFT PIP,DUP | 1 |
DX25
|
|
| 1 | P020-310003 | Колено 90 | 4 |
DX20
|
|
| 10 | 31FA-60010 | Держатель | 4 |
DX20
|
|
| 10 | 31FA-60010 | Держатель | 4 |
DX25
|
|
| 10 | 31FA-60010 | Держатель | 4 |
DX30
|
|
| 11 | 31FA-50240 | SHEAVE-HOSE | 2 | ||
| 13 | 32FA-50290 | BRACKET-HOSE SHEAVE | 1 |
DX20
|
|
| 13 | 32FA-50290 | BRACKET-HOSE SHEAVE | 1 |
DX25
|
|
| 13 | 32FA-50290 | BRACKET-HOSE SHEAVE | 1 |
DX30
|
|
| 14 | S491-060602 | Палец | 2 |
DX20
|
|
| 14 | S491-060602 | Палец | 2 |
DX25
|
|
| 14 | S491-060602 | Палец | 2 |
DX30
|
|
| 15 | S461-160142 | Палец | 2 |
DX20
|
|
| 15 | S461-160142 | Палец | 2 |
DX25
|
|
| 15 | S461-160142 | Палец | 2 |
DX30
|
|
| 16 | S552-035146 | Зажим | 5 | ||
| 17 | S033-081526 | Болт | 7 | ||
| 18 | S601-020004 | RING-RETAINING | 1 | ||
| 19 | S035-103026 | Болт | 3 | ||
| 2 | 31FA-30520 | Соединитель | 2 | ||
| 20 | S035-123036 | Болт | 2 | ||
| 21 | 33FA-50050 | Вставка | 2 | ||
| 22 | S612-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 23 | 33FA-20130 | Трубка в сборе | 1 |
DX20
|
|
| 23 | 33FA-20130 | Трубка в сборе | 1 |
DX25
|
|
| 23 | 33FA-20140 | Трубка в сборе | 1 |
DX30
|
|
| 24 | 33FA-20150 | Трубка в сборе | 1 |
DX20
|
|
| 24 | 33FA-20150 | Трубка в сборе | 1 |
DX25
|
|
| 24 | 33FA-20160 | Трубка в сборе | 1 |
DX30
|
|
| 25 | 65FA-01110 | SIDE SHIFT ASSY(SINGLE) | 1 |
DX20
|
|
| 25 | 65FA-01110 | SIDE SHIFT ASSY(SINGLE) | 1 |
DX25
|
|
| 25 | 65FA-01120 | SIDE SHIFT ASSY(DUAL) | 1 |
DX20
|
|
| 25 | 65FA-01120 | SIDE SHIFT ASSY(DUAL) | 1 |
DX25
|
|
| 25 | 65FA-02110 | SIDE SHIFT ASSY(SINGLE) | 1 |
DX30
|
|
| 25 | 65FA-02120 | SIDE SHIFT ASSY(DUAL) | 1 |
DX30
|
|
| 26 | P010-310004 | Соединитель | 2 | ||
| 27 | 33FA-70060 | Зажим | 1 | ||
| 28 | 31FB-70040 | Зажим | 1 | ||
| 29 | 33FA-70070 | GUARD-HOSE | 1 | ||
| 3 | 31FA-11110 | HOSE ASSY-THD 0X0 | 1 |
DX20
|
|
| 3 | 31FA-11110 | HOSE ASSY-THD 0X0 | 1 |
DX25
|
|
| 3 | 31FA-11110 | HOSE ASSY-THD 0X0 | 1 |
DX30
|
|
| 30 | S033-082026 | Болт | 4 | ||
| 4 | 31FA-11120 | HOSE ASSY-THD 0X0 | 1 |
DX20
|
|
| 4 | 31FA-11120 | HOSE ASSY-THD 0X0 | 1 |
DX25
|
|
| 4 | 31FA-11120 | HOSE ASSY-THD 0X0 | 1 |
DX30
|
|
| 5 | 33FA-10110 | Рукав высокого давления (РВД) | 2 |
VF260,DX20
|
|
| 5 | 33FA-10110 | Рукав высокого давления (РВД) | 2 |
VF260,DX25
|
|
| 5 | 33FA-10110 | Рукав высокого давления (РВД) | 2 |
VF260,DX30
|
|
| 5 | 33FA-10120 | Рукав высокого давления (РВД) | 2 |
VF290,DX20
|
|
| 5 | 33FA-10120 | Рукав высокого давления (РВД) | 2 |
VF290,DX25
|
|
| 5 | 33FA-10120 | Рукав высокого давления (РВД) | 2 |
VF290,DX30
|
|
| 5 | 33FA-10130 | Рукав высокого давления (РВД) | 2 |
VF320,DX20,STD
|
|
| 5 | 33FA-10130 | Рукав высокого давления (РВД) | 2 |
VF320,DX25,STD
|
|
| 5 | 33FA-10130 | Рукав высокого давления (РВД) | 2 |
VF320,DX30,STD
|
|
| 5 | 33FA-10140 | Рукав высокого давления (РВД) | 2 |
VF355,DX20
|
|
| 5 | 33FA-10140 | Рукав высокого давления (РВД) | 2 |
VF355,DX25
|
|
| 5 | 33FA-10140 | Рукав высокого давления (РВД) | 2 |
VF355,DX30
|
|
| 5 | 33FA-10150 | Рукав высокого давления (РВД) | 2 |
VF385,DX20
|
|
| 5 | 33FA-10150 | Рукав высокого давления (РВД) | 2 |
VF385,DX25
|
|
| 5 | 33FA-10150 | Рукав высокого давления (РВД) | 2 |
VF385,DX30
|
|
| 6 | 32FA-50150 | GUARD PLATE-HOSE | 1 |
VF260,DX20
|
|
| 6 | 32FA-50150 | GUARD PLATE-HOSE | 1 |
VF260,DX25
|
|
| 6 | 32FA-50150 | GUARD PLATE-HOSE | 1 |
VF260,DX30
|
|
| 6 | 32FA-50160 | GUARD PLATE-HOSE | 1 |
VF290,DX20
|
|
| 6 | 32FA-50160 | GUARD PLATE-HOSE | 1 |
VF290,DX25
|
|
| 6 | 32FA-50160 | GUARD PLATE-HOSE | 1 |
VF290,DX30
|
|
| 6 | 32FA-50170 | GUARD PLATE-HOSE | 1 |
VF320,DX20,STD
|
|
| 6 | 32FA-50170 | GUARD PLATE-HOSE | 1 |
VF320,DX25,STD
|
|
| 6 | 32FA-50170 | GUARD PLATE-HOSE | 1 |
VF320,DX30,STD
|
|
| 6 | 32FA-50180 | GUARD PLATE-HOSE | 1 |
VF355,DX20
|
|
| 6 | 32FA-50180 | GUARD PLATE-HOSE | 1 |
VF355,DX25
|
|
| 6 | 32FA-50180 | GUARD PLATE-HOSE | 1 |
VF355,DX30
|
|
| 6 | 32FA-50190 | GUARD PLATE-HOSE | 1 |
VF385,DX20
|
|
| 6 | 32FA-50190 | GUARD PLATE-HOSE | 1 |
VF385,DX25
|
|
| 6 | 32FA-50190 | GUARD PLATE-HOSE | 1 |
VF385,DX30
|
|
| 7 | 32FA-50010 | GUARD PLATE-HOSE | 1 |
VF260,DX20
|
|
| 7 | 32FA-50010 | GUARD PLATE-HOSE | 1 |
VF260,DX25
|
|
| 7 | 32FA-50010 | GUARD PLATE-HOSE | 1 |
VF260,DX30
|
|
| 7 | 32FA-50020 | GUARD PLATE-HOSE | 1 |
VF290,DX20
|
|
| 7 | 32FA-50020 | GUARD PLATE-HOSE | 1 |
VF290,DX25
|
|
| 7 | 32FA-50020 | GUARD PLATE-HOSE | 1 |
VF290,DX30
|
|
| 7 | 32FA-50030 | GUARD PLATE-HOSE | 1 |
VF320,DX20,STD
|
|
| 7 | 32FA-50030 | GUARD PLATE-HOSE | 1 |
F320,DX25,STD
|
|
| 7 | 32FA-50030 | GUARD PLATE-HOSE | 1 |
F320,DX30,STD
|
|
| 7 | 32FA-50040 | GUARD PLATE-HOSE | 1 |
VF355,DX20
|
|
| 7 | 32FA-50040 | GUARD PLATE-HOSE | 1 |
VF355,DX25
|
|
| 7 | 32FA-50040 | GUARD PLATE-HOSE | 1 |
VF355,DX30
|
|
| 7 | 32FA-50050 | GUARD PLATE-HOSE | 1 |
VF385,DX20
|
|
| 7 | 32FA-50050 | GUARD PLATE-HOSE | 1 |
VF385,DX25
|
|
| 7 | 32FA-50050 | GUARD PLATE-HOSE | 1 |
VF385,DX30
|
|
| 8 | 32FA-50270 | Пластина | 1 |
DX20
|
|
| 8 | 32FA-50270 | Пластина | 1 |
DX25
|
|
| 8 | 32FA-50270 | Пластина | 1 |
DX30
|
|
| 9 | 33FA-70010 | Зажим | 2 |
DX20
|
|
| 9 | 33FA-70010 | Зажим | 2 |
DX25
|
|
| 9 | 33FA-70010 | Зажим | 2 |
DX30
|
|
| N12 | 32FA-50280 | BRACKET-HOSE SHEAVE | 1 |
DX20
|
|
| N12 | 32FA-50280 | BRACKET-HOSE SHEAVE | 1 |
DX25
|
|
| N12 | 32FA-50280 | BRACKET-HOSE SHEAVE | 1 |
DX30
|
