TRIPLEX SIDE SHIFT PIPING(OLD) погрузчика дизельного Hyundai DX20/25/30
TRIPLEX SIDE SHIFT PIPING(OLD) погрузчика дизельного Hyundai DX20/25/30 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7101
Наименование:TRIPLEX SIDE SHIFT PIPING(OLD)
Версия:2002. 3.08 REV.2

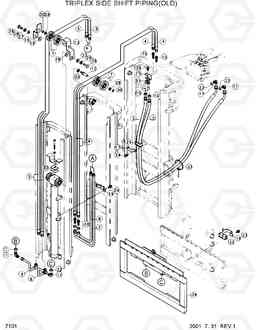

TRIPLEX SIDE SHIFT PIPING(OLD) DX20/25/30
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| ,* | @ | SIDE SHIFT PIP,TRIP | 1 | ||
| ,* | @ | SIDE SHIFT PIP,TRIP | 1 | ||
| .* | @ | SIDE SHIFT PIP,TRIP | 1 | ||
| 1 | 31FA-50240 | SHEAVE-HOSE | 4 | ||
| 1-1 | 32FA-50300 | Кронштейн | 1 | ||
| 1-1 | 33FA-70030 | Пластина | 1 | ||
| 10 | 31FA-30520 | Соединитель | 4 | ||
| 11 | P020-310003 | Колено 90 | 4 | ||
| 12 | 31FA-70440 | PIN-SHEAVE | 1 | ||
| 13 | 32FA-50290 | BRACKET-HOSE SHEAVE | 1 |
DX20
|
|
| 13 | 32FA-50290 | BRACKET-HOSE SHEAVE | 1 |
DX25
|
|
| 13 | 32FA-50290 | BRACKET-HOSE SHEAVE | 1 |
DX30
|
|
| 15 | 31FA-50330 | BRACKET-CONNECTOR | 1 | ||
| 16 | 33FA-50050 | Вставка | 2 | ||
| 17 | 31FB-70040 | Зажим | 1 | ||
| 18 | 33FA-70010 | Зажим | 1 |
DX20
|
|
| 18 | 33FA-70010 | Зажим | 1 |
DX25
|
|
| 18 | 33FA-70010 | Зажим | 1 |
DX30
|
|
| 19 | 33FA-70020 | Трубный зажим | 1 |
DX20
|
|
| 19 | 33FA-70020 | Трубный зажим | 1 |
DX25
|
|
| 19 | 33FA-70020 | Трубный зажим | 1 |
DX30
|
|
| 2 | P600-064030 | HOSE ASSY-THD | 1 |
TF380,DX20
|
|
| 2 | P600-064030 | HOSE ASSY-THD | 1 |
TF380,DX25
|
|
| 2 | P600-064030 | HOSE ASSY-THD | 1 |
TF380,DX30
|
|
| 2 | P600-064033 | HOSE ASSY-THD | 1 |
TF430,DX20
|
|
| 2 | P600-064033 | HOSE ASSY-THD | 1 |
TF430,DX25
|
|
| 2 | P600-064033 | HOSE ASSY-THD | 1 |
TF430,DX25
|
|
| 2 | P600-064036 | HOSE ASSY-THD | 1 |
TF470,DX20
|
|
| 2 | P600-064036 | HOSE ASSY-THD | 1 |
TF470,DX25
|
|
| 2 | P600-064036 | HOSE ASSY-THD | 1 |
TF470,DX30
|
|
| 2 | P600-064040 | HOSE ASSY-THD | 1 |
TF515,DX20
|
|
| 2 | P600-064040 | HOSE ASSY-THD | 1 |
TF515,DX25
|
|
| 2 | P600-064040 | HOSE ASSY-THD | 1 |
TF515,DX30
|
|
| 2 | P600-064043 | HOSE ASSY-THD 0X0 | 1 |
TF555,DX20
|
|
| 2 | P600-064043 | HOSE ASSY-THD 0X0 | 1 |
TF555,DX25
|
|
| 2 | P600-064043 | HOSE ASSY-THD 0X0 | 1 |
TF555,DX30
|
|
| 2 | P600-064048 | HOSE ASSY-THD 0X0 | 1 |
TF615,DX20
|
|
| 2 | P600-064048 | HOSE ASSY-THD 0X0 | 1 |
TF615,DX25
|
|
| 2 | P600-064048 | HOSE ASSY-THD 0X0 | 1 |
TF615,DX30
|
|
| 2-2 | 32FA-50310 | BAR | 1 | ||
| 2-2 | 33FA-70040 | Держатель | 1 | ||
| 20 | 31FA-60010 | Держатель | 2 |
DX20
|
|
| 20 | 31FA-60010 | Держатель | 2 |
DX25
|
|
| 20 | 31FA-60010 | Держатель | 2 |
DX30
|
|
| 21 | 31FA-60020 | Держатель | 1 | ||
| 22 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 23 | S033-081526 | Болт | 4 | ||
| 24 | S033-082026 | Болт | 1 | ||
| 25 | S035-103026 | Болт | 2 |
DX20
|
|
| 25 | S035-103026 | Болт | 2 |
DX25
|
|
| 25 | S035-103026 | Болт | 2 |
DX30
|
|
| 26 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 2 |
DX20
|
|
| 26 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 2 |
DX25
|
|
| 26 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 2 |
DX30
|
|
| 27 | S403-122002 | Плоская шайба | 2 |
DX20
|
|
| 27 | S403-122002 | Плоская шайба | 2 |
DX25
|
|
| 27 | S403-122002 | Плоская шайба | 2 |
DX30
|
|
| 28 | S403-202002 | Плоская шайба | 2 |
DX20
|
|
| 28 | S403-202002 | Плоская шайба | 2 |
DX25
|
|
| 28 | S403-202002 | Плоская шайба | 2 |
DX30
|
|
| 29 | S411-120002 | Шайба пружинная | 3 |
DX20
|
|
| 29 | S411-120002 | Шайба пружинная | 3 |
DX25
|
|
| 29 | S411-120002 | Шайба пружинная | 3 |
DX30
|
|
| 3 | P600-064028 | HOSE ASSY-THD | 1 |
TF385,DX20
|
|
| 3 | P600-064028 | HOSE ASSY-THD | 1 |
TF385,DX25
|
|
| 3 | P600-064028 | HOSE ASSY-THD | 1 |
TF385,DX30
|
|
| 3 | P600-064031 | HOSE ASSY-THD | 1 |
TF430,DX20
|
|
| 3 | P600-064031 | HOSE ASSY-THD | 1 |
TF430,DX25
|
|
| 3 | P600-064031 | HOSE ASSY-THD | 1 |
TF430,DX30
|
|
| 3 | P600-064034 | HOSE ASSY-THD | 2 |
TF470,DX20
|
|
| 3 | P600-064034 | HOSE ASSY-THD | 2 |
TF470,DX25
|
|
| 3 | P600-064034 | HOSE ASSY-THD | 2 |
TF470,DX30
|
|
| 3 | P600-064038 | HOSE ASSY-THD | 1 |
TF515,DX20
|
|
| 3 | P600-064038 | HOSE ASSY-THD | 1 |
TF515,DX25
|
|
| 3 | P600-064038 | HOSE ASSY-THD | 1 |
TF515,DX30
|
|
| 3 | P600-064041 | HOSE ASSY-THD | 2 |
TF555,DX20
|
|
| 3 | P600-064041 | HOSE ASSY-THD | 2 |
TF555,DX25
|
|
| 3 | P600-064041 | HOSE ASSY-THD | 2 |
TF555,DX30
|
|
| 3 | P600-064046 | HOSE ASSY-THD 0X0 | 1 |
TF615,DX20
|
|
| 3 | P600-064046 | HOSE ASSY-THD 0X0 | 1 |
TF615,DX25
|
|
| 3 | P600-064046 | HOSE ASSY-THD 0X0 | 1 |
TF615,DX30
|
|
| 30 | S601-020004 | RING-RETAINING | 2 | ||
| 31 | 31FA-70450 | Регулировочная прокладка | 3 |
DX20
|
|
| 31 | 31FA-70450 | Регулировочная прокладка | 3 |
DX25
|
|
| 31 | 31FA-70450 | Регулировочная прокладка | 3 |
DX30
|
|
| 32 | 33FA-70050 | Регулировочная прокладка | 3 | ||
| 33 | S552-035146 | Зажим | 3 | ||
| 34 | 65FA-01110 | SIDE SHIFT ASSY(SINGLE) | 1 |
DX20/25
|
|
| 34 | 65FA-01120 | SIDE SHIFT ASSY(DUAL) | 1 |
DX20/25
|
|
| 34 | 65FA-02110 | SIDE SHIFT ASSY(SINGLE) | 1 |
DX30
|
|
| 34 | 65FA-02120 | SIDE SHIFT ASSY(DUAL) | 1 |
DX30
|
|
| 4 | 31FA-11010 | Рукав высокого давления (РВД) | 2 |
TF385,DX20
|
|
| 4 | 31FA-11010 | Рукав высокого давления (РВД) | 2 |
TF385,DX25
|
|
| 4 | 31FA-11010 | Рукав высокого давления (РВД) | 2 |
TF385,DX30
|
|
| 4 | 31FA-11020 | Рукав высокого давления (РВД) | 2 |
TF430,DX20
|
|
| 4 | 31FA-11020 | Рукав высокого давления (РВД) | 2 |
TF430,DX25
|
|
| 4 | 31FA-11020 | Рукав высокого давления (РВД) | 2 |
TF430,DX30
|
|
| 4 | 31FA-11030 | Рукав высокого давления (РВД) | 2 |
TF470,DX20
|
|
| 4 | 31FA-11030 | Рукав высокого давления (РВД) | 2 |
TF470,DX25
|
|
| 4 | 31FA-11030 | Рукав высокого давления (РВД) | 2 |
TF470,DX30
|
|
| 4 | 31FA-11040 | Рукав высокого давления (РВД) | 2 |
TF515,DX20
|
|
| 4 | 31FA-11040 | Рукав высокого давления (РВД) | 2 |
TF515,DX25
|
|
| 4 | 31FA-11040 | Рукав высокого давления (РВД) | 2 |
TF515,DX30
|
|
| 4 | 31FA-11050 | Рукав высокого давления (РВД) | 2 |
TF555,DX20
|
|
| 4 | 31FA-11050 | Рукав высокого давления (РВД) | 2 |
TF555,DX25
|
|
| 4 | 31FA-11050 | Рукав высокого давления (РВД) | 2 |
TF555,DX30
|
|
| 4 | 31FA-11070 | Рукав высокого давления (РВД) | 2 |
TF615,DX20
|
|
| 4 | 31FA-11070 | Рукав высокого давления (РВД) | 2 |
TF615,DX25
|
|
| 4 | 31FA-11070 | Рукав высокого давления (РВД) | 2 |
TF615,DX30
|
|
| 5 | 33FA-10160 | Рукав высокого давления (РВД) | 2 |
TF385,DX20
|
|
| 5 | 33FA-10160 | Рукав высокого давления (РВД) | 2 |
TF385,DX25
|
|
| 5 | 33FA-10160 | Рукав высокого давления (РВД) | 2 |
TF385,DX30
|
|
| 5 | 33FA-10170 | Рукав высокого давления (РВД) | 2 |
TF430,DX20
|
|
| 5 | 33FA-10170 | Рукав высокого давления (РВД) | 2 |
TF430,DX25
|
|
| 5 | 33FA-10170 | Рукав высокого давления (РВД) | 2 |
TF430,DX30
|
|
| 5 | 33FA-10180 | Рукав высокого давления (РВД) | 2 |
TF470,DX20
|
|
| 5 | 33FA-10180 | Рукав высокого давления (РВД) | 2 |
TF470,DX25
|
|
| 5 | 33FA-10180 | Рукав высокого давления (РВД) | 2 |
TF470,DX30
|
|
| 5 | 33FA-10190 | Рукав высокого давления (РВД) | 2 |
TF515,DX20
|
|
| 5 | 33FA-10190 | Рукав высокого давления (РВД) | 2 |
TF515,DX25
|
|
| 5 | 33FA-10190 | Рукав высокого давления (РВД) | 2 |
TF515,DX30
|
|
| 5 | 33FA-10200 | Рукав высокого давления (РВД) | 2 |
TF555,DX20
|
|
| 5 | 33FA-10200 | Рукав высокого давления (РВД) | 2 |
TF555,DX25
|
|
| 5 | 33FA-10200 | Рукав высокого давления (РВД) | 2 |
TF555,DX30
|
|
| 5 | 33FA-10210 | Рукав высокого давления (РВД) | 2 |
TF615,DX20
|
|
| 5 | 33FA-10210 | Рукав высокого давления (РВД) | 2 |
TF615,DX25
|
|
| 5 | 33FA-10210 | Рукав высокого давления (РВД) | 2 |
TF615,DX30
|
|
| 6 | 33FA-20170 | Трубка в сборе | 1 |
TF385,DX20
|
|
| 6 | 33FA-20170 | Трубка в сборе | 1 |
TF385,DX25
|
|
| 6 | 33FA-20170 | Трубка в сборе | 1 |
TF385,DX30
|
|
| 6 | 33FA-20180 | Трубка в сборе | 1 |
TF430,DX20
|
|
| 6 | 33FA-20180 | Трубка в сборе | 1 |
TF430,DX25
|
|
| 6 | 33FA-20180 | Трубка в сборе | 1 |
TF430,DX30
|
|
| 6 | 33FA-20190 | Трубка в сборе | 1 |
TF470,DX20
|
|
| 6 | 33FA-20190 | Трубка в сборе | 1 |
TF470,DX25
|
|
| 6 | 33FA-20190 | Трубка в сборе | 1 |
TF470,DX30
|
|
| 6 | 33FA-20200 | Трубка в сборе | 1 |
TF515,DX20
|
|
| 6 | 33FA-20200 | Трубка в сборе | 1 |
TF515,DX25
|
|
| 6 | 33FA-20200 | Трубка в сборе | 1 |
TF515,DX30
|
|
| 6 | 33FA-20210 | Трубка в сборе | 1 |
TF555,DX20
|
|
| 6 | 33FA-20210 | Трубка в сборе | 1 |
TF555,DX25
|
|
| 6 | 33FA-20210 | Трубка в сборе | 1 |
TF555,DX30
|
|
| 6 | 33FA-20220 | Трубка в сборе | 1 |
TF615,DX20
|
|
| 6 | 33FA-20220 | Трубка в сборе | 1 |
TF615,DX25
|
|
| 6 | 33FA-20220 | Трубка в сборе | 1 |
TF615,DX30
|
|
| 7 | 33FA-20230 | Трубка в сборе | 1 |
TF385,DX20
|
|
| 7 | 33FA-20230 | Трубка в сборе | 1 |
TF385,DX25
|
|
| 7 | 33FA-20230 | Трубка в сборе | 1 |
TF385,DX30
|
|
| 7 | 33FA-20240 | Трубка в сборе | 1 |
TF430,DX20
|
|
| 7 | 33FA-20240 | Трубка в сборе | 1 |
TF430,DX25
|
|
| 7 | 33FA-20240 | Трубка в сборе | 1 |
TF430,DX30
|
|
| 7 | 33FA-20250 | Трубка в сборе | 1 |
TF470,DX20
|
|
| 7 | 33FA-20250 | Трубка в сборе | 1 |
TF470,DX25
|
|
| 7 | 33FA-20250 | Трубка в сборе | 1 |
TF470,DX30
|
|
| 7 | 33FA-20260 | Трубка в сборе | 1 |
TF515,DX20
|
|
| 7 | 33FA-20260 | Трубка в сборе | 1 |
TF515,DX25
|
|
| 7 | 33FA-20260 | Трубка в сборе | 1 |
TF515,DX30
|
|
| 7 | 33FA-20270 | Трубка в сборе | 1 |
TF555,DX20
|
|
| 7 | 33FA-20270 | Трубка в сборе | 1 |
TF555,DX25
|
|
| 7 | 33FA-20270 | Трубка в сборе | 1 |
TF555,DX30
|
|
| 7 | 33FA-20280 | Трубка в сборе | 1 |
TF615,DX20
|
|
| 7 | 33FA-20280 | Трубка в сборе | 1 |
TF615,DX25
|
|
| 7 | 33FA-20280 | Трубка в сборе | 1 |
TF615,DX30
|
|
| 8 | 33FA-20150 | Трубка в сборе | 1 |
DX20
|
|
| 8 | 33FA-20150 | Трубка в сборе | 1 |
DX25
|
|
| 8 | 33FA-20160 | Трубка в сборе | 1 |
DX30
|
|
| 9 | 33FA-20130 | Трубка в сборе | 1 |
DX20
|
|
| 9 | 33FA-20130 | Трубка в сборе | 1 |
DX25
|
|
| 9 | 33FA-20140 | Трубка в сборе | 1 |
DX30
|
|
| N14 | 32FA-50280 | BRACKET-HOSE SHEAVE | 1 |
DX20
|
|
| N14 | 32FA-50280 | BRACKET-HOSE SHEAVE | 1 |
DX25
|
|
| N14 | 32FA-50280 | BRACKET-HOSE SHEAVE | 1 |
DX30
|
