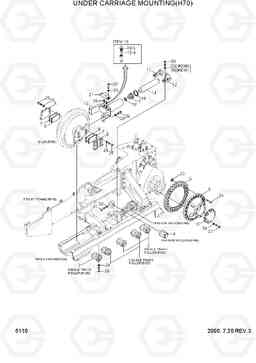

UNDER CARRIAGE MOUNTING(H70) бульдозера гусеничного Hyundai H70/LGP

Код подсистемы:5110

Наименование:UNDER CARRIAGE MOUNTING(H70)

Версия:2000. 7.20 REV.3

UNDER CARRIAGE MOUNTING(H70) H70/LGP

Поз.	Код	Наименование	Кол	Прим.
10	85D1-70311	Крышка ступицы	2
11	85D1-70100	Стопор правый	2
12	85D1-70110	Стопор левый	2
13	85D1-70122	YOKE-IDLER	2
14	85D1-70131	ROD-ADJUST	2
14	85D1-70132	ROD-ADJUST	2
16	85D1-70180	Сальник	2
17	85D1-70191	BODY	2
18	85D1-70390	Сальник	2
19	85D1-70430	GREASE VALVE ASSY	2
19-4	Y890-014031	BALL-STEEL	1
19-5	S651-810002	Масленка	1
2	85D1-70020	SINGLE TRACK ROLLER	6
21	85D1-70211	Крышка	2
23	S208-141002	Гайка	50
24	85D1-70410	Болт с шестигранной головкой (под шестигранник)	50
25	S087-080244	Болт с шестигранной головкой (под шестигранник)	16
26	S087-080284	Болт с шестигранной головкой (под шестигранник)	8
27	S017-120202	Болт с шестигранной головкой (под шестигранник)	4
28	S017-120402	Болт с шестигранной головкой (под шестигранник)	40
28	S017-120352	Болт с шестигранной головкой (под шестигранник)	40
29	S441-120002	Шайба	68
3	85D1-70030	DOUBLE TRACK ROLLER	4
30	S017-160552	Болт с шестигранной головкой (под шестигранник)	8
31	S017-161002	Болт с шестигранной головкой (под шестигранник)	4
32	S441-160002	Шайба	12
32	S441-160002	Шайба	4
33	S017-201162	Болт с шестигранной головкой (под шестигранник)	16
34	S441-200002	Шайба	16
35	85D1-70440	PLUG-GREASE	2
36	S411-160002	Шайба пружинная	8
4	85D1-70040	CARRIER ROLLER	2
5	85D1-70350	Палец крепления вертикальной защиты	2
5-1	85D1-70050	SEGMENT-SPROCKET	5
6	85D1-70061	Пластина	4
7	85D1-70070	SHIM(0.5㎜)	8
8	85D1-70080	SHIM(1.0㎜)	12
8	85D1-70080	SHIM(1.0㎜)	16
9	85D1-70302	HUB-SPROCKET	2
