4-SPOOL HYDRAULIC PIPING(TF-MAST,OPT) погрузчика электрического Hyundai HBF15/18III
4-SPOOL HYDRAULIC PIPING(TF-MAST,OPT) погрузчика электрического Hyundai HBF15/18III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7200
Наименование:4-SPOOL HYDRAULIC PIPING(TF-MAST,OPT)
Версия:2004. 4.30 REV.3

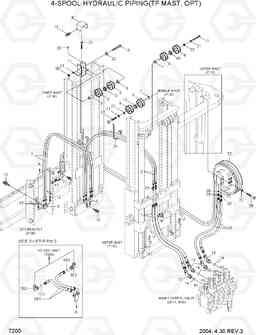

4-SPOOL HYDRAULIC PIPING(TF-MAST,OPT) HBF15/18III
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P600-064018 | HOSE ASSY-THD 0X0 | 2 | ||
| 10 | F42500040 | Фланец | 2 | ||
| 101 | P613-064010 | HOSE ASSY-THD 0X45 | 2 |
OPTION
|
|
| 102 | P020-310003 | Колено 90 | 2 |
OPTION
|
|
| 103 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
OPTION
|
|
| 11 | FMC0300720B | Кронштейн | 1 | ||
| 12 | P290-100103 | PLUG-CAP | 4 | ||
| 13 | P030-110002 | Штуцер -90 | 4 | ||
| 14 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 15 | S035-061522 | Болт | 2 | ||
| 16 | S035-082022 | Болт | 4 | ||
| 17 | S017-100852 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S017-101002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 19 | 31FA-30530 | CONNECTOR-LONG | 2 | ||
| 2 | P600-064042 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 2 | P600-064046 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| 2 | P600-064050 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 2 | P600-064054 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| 2 | P600-064056 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 2 | P600-064060 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 2 | P600-064068 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
|
| 2 | P600-064076 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 2 | P600-064084 | HOSE ASSY-THD 0X0 | 2 |
TF650
|
|
| 20 | S275-100002 | Гайка самоблокирующаяся | 1 | ||
| 21 | S411-102002 | Шайба пружинная | 1 | ||
| 22 | S441-121002 | Шайба | 3 | ||
| 23 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S552-050203 | Зажим | 20 | ||
| 25 | S017-120802 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | P600-064030 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 26 | P600-064032 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| 26 | P600-064034 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 26 | P600-064036 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| 26 | P600-064037 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 26 | P600-064039 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 26 | P600-064043 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
|
| 26 | P600-064047 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 26 | P600-064051 | HOSE ASSY-THD 0X0 | 2 |
TF650
|
|
| 27 | F12615110 | Колено 90 | 1 | ||
| 28 | F12615120 | Колено 90 | 1 | ||
| 29 | P010-310002 | Соединитель | 2 | ||
| 3 | P600-064037 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 3 | P600-064039 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| 3 | P600-064041 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 3 | P600-064042 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| 3 | P600-064044 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 3 | P600-064046 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 3 | P600-064049 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
|
| 3 | P600-064053 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 3 | P600-064057 | HOSE ASSY-THD 0X0 | 2 |
TF650
|
|
| 30 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 31 | S037-102552 | Болт | 2 | ||
| 32 | 6600363600 | катушка для шланга RH | 1 |
TF370-TF470
|
|
| 32 | 6600363800 | катушка для шланга RH | 1 |
TF500-TF650
|
|
| 33 | 246116020 | Палец | 1 | ||
| 4 | F21523140 | Трубка | 1 |
HBF15-3
|
|
| 4 | F21523141 | Трубка в сборе | 1 |
HBF15-3
|
|
| 4 | F21523140 | Трубка | 1 |
HBF18-3
|
|
| 4 | F21523141 | Трубка в сборе | 1 |
HBF18-3
|
|
| 5 | F21523130 | PIPE ASSY | 1 |
HBF15-3
|
|
| 5 | F21523131 | Трубка в сборе | 1 |
HBF15-3
|
|
| 5 | F21523130 | PIPE ASSY | 1 |
HBF18-3
|
|
| 5 | F21523131 | Трубка в сборе | 1 |
HBF18-3
|
|
| 6 | F42500010 | Шланг шкив | 4 | ||
| 7 | F42500020 | Палец | 2 | ||
| 8 | F53533010 | Крышка | 1 | ||
| 9 | F42500050 | Вставка | 1 | ||
| 99 | 672563 | SEAL KIT-H/REEL | 1 |
NOT SHOWN
|
