CONTROLLER ASSY(HBF30/32-7) погрузчика электрического Hyundai HBF20/25/30/32-7
CONTROLLER ASSY(HBF30/32-7) погрузчика электрического Hyundai HBF20/25/30/32-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1080
Наименование:CONTROLLER ASSY(HBF30/32-7)
Версия:2006. 2.28 REV.6B

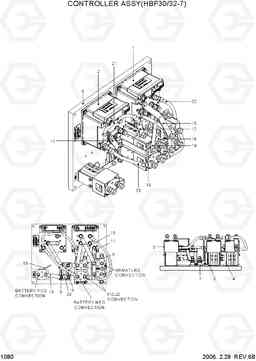

CONTROLLER ASSY(HBF30/32-7) HBF20/25/30/32-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 21FH-78011 | CONTROLLER PANEL ASSY | 1 |
HBF30-7
|
|
| * | 21FH-78012 | CONTROLLER PANEL ASSY | 1 |
HBF30-7
|
|
| * | 21FH-78011 | CONTROLLER PANEL ASSY | 1 |
HBF32-7
|
|
| * | 21FH-78012 | CONTROLLER PANEL ASSY | 1 |
HBF32-7
|
|
| * | 21FH-78490 | CONTROL PANEL ASSY-EE | 1 |
UL-EE,HBF30-7
|
|
| * | 21FH-78490 | CONTROL PANEL ASSY-EE | 1 |
UL-EE,HBF32-7
|
|
| 1 | 21FH-78030 | PPK-TRACTION | 1 | ||
| 10 | 21FH-78140 | Подавление сборе | 1 | ||
| 11 | 21FH-78400 | LINK COPPER_A | 1 | ||
| 12 | 21FH-78410 | LINK COPPER_B | 1 | ||
| 13 | 21FH-78420 | LINK COPPER_C | 1 | ||
| 14 | 21FH-78430 | LINK COPPER_D | 1 | ||
| 15 | 21FH-78440 | LINK COPPER_E | 1 | ||
| 16 | 21FH-78450 | LINK COPPER_F | 1 | ||
| 17 | 21FH-78240 | ссылка медь 5 | 1 | ||
| 18 | 21FH-78460 | LINK COPPER_G | 1 |
HBF30-7
|
|
| 18 | 21FH-78460 | LINK COPPER_G | 1 |
HBF32-7
|
|
| 19 | 21FH-78340 | ссылка медь ч | 1 | ||
| 2 | 21FH-78040 | PPK-PUMP | 1 | ||
| 2-2 | 21FH-78330 | LOGIC-PUMP | 1 |
NOT SHOWN
|
|
| 21 | 21FH-78170 | Кабель в сборе (M8 / m8,275) | 1 | ||
| 22 | 21FH-78380 | CABLE ASSY(M8/M10,300) | 1 | ||
| 23 | 21FH-78390 | CABLE ASSY(M8/M10,200) | 1 | ||
| 3 | 21FH-78080 | CONTACTOR (SW200) | 2 |
48V
|
|
| 3 | 21FP-78370 | CONTACT (SW200N) | 2 |
UL-EE,HBF30-7
|
|
| 3 | 21FP-78370 | CONTACT (SW200N) | 2 |
UL-EE,HBF32-7
|
|
| 3-1 | 21FH-29210 | KIT-CONTACT | 1 |
NOT SHOWN
|
|
| 4 | 21FH-78360 | CONTACT (SW202) | 1 |
48V
|
|
| 4 | 21FH-78530 | CONTACT (SW202N) UL EE | 1 |
UL-EE,HBF30-7
|
|
| 4 | 21FH-78530 | CONTACT (SW202N) UL EE | 1 |
UL-EE,HBF32-7
|
|
| 4-1 | 21FH-29290 | KIT-CONTACT | 1 |
NOT SHOWN
|
|
| 5 | 21FH-78370 | CONTACT (SW201) | 1 |
48V
|
|
| 5 | 21FH-78540 | CONTACT (SW201N) UL EE | 1 |
UL-EE,HBF30-7
|
|
| 5 | 21FH-78540 | CONTACT (SW201N) UL EE | 1 |
UL-EE,HBF32-7
|
|
| 5-1 | 21FH-29250 | KIT-CONTACT | 1 |
NOT SHOWN
|
|
| 6 | 21FH-78351 | BASE PLATE(30T) | 1 |
UL-EE,HBF30-7
|
|
| 6 | 21FH-78351 | BASE PLATE(30T) | 1 |
UL-EE,HBF32-7
|
|
| 7 | 21FH-78190 | предохранитель терминал к югу сборе | 4 | ||
| 8 | 21FH-78120 | Предохранитель (3 * 250a) | 1 | ||
| 9 | 21FH-78110 | FUSE(425A) | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N1-1 | 21FH-78300 | FRAME-TRACTION | 1 |
NOT SHOWN
|
|
| N1-2 | 21FH-78310 | LOGIC-TRACTION | 1 |
NOT SHOWN
|
|
| N2-1 | 21FH-78320 | FRAME-PUMP | 1 |
NOT SHOWN
|
|
| N20 | 21FH-78220 | ссылка меди 3 | 1 | ||
| N6 | 21FH-78350 | BASE PLATE(20T) | 1 |
