OUTER MAST(VF-MAST) погрузчика электрического Hyundai HBF20/25/30/32-7

Код подсистемы:7115

Наименование:OUTER MAST(VF-MAST)

Версия:2012. 2.29 REV.12B

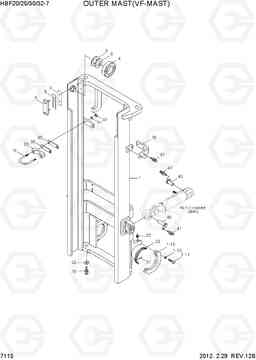

OUTER MAST(VF-MAST) HBF20/25/30/32-7

Поз.	Код	Наименование	Кол	Прим.
*	@	V-MAST GROUP	1	HBF20-7
*	@	V-MAST GROUP	1	HBF25-7
*	@	V-MAST GROUP	1	HBF30-7
*	@	V-MAST GROUP	1	HBF32-7
1	6CFG-11010	OUTER MAST WA	1	VF290,20/25/30
1	6CFG-11020	OUTER MAST WA	1	VF320,20/25/30
1	6DFG-12010	OUTER MAST WA	1	VF290,32-7
1	6DFG-12020	OUTER MAST WA	1	VF320,32-7
10	F12500390	цепь шкив подшипник	2
11	S601-040004	Кольцо стопорное	2
12	61HA-18300	Анкерный болт	2	HBF20/25-7
12	61HA-18800	Анкерный болт	2	HBF30/32-7
13	61HA-18310	Анкерный болт	2	HBF20/25-7
13	61HA-18810	Анкерный болт	2	HBF30/32-7
14	S206-18100B	Гайка	8
15	S461-320252	Палец	4
16	S111-120306	Комплект винтов шестигранников (торцевой ключ)	2
17	S205-12100B	Гайка	2
18	S037-122056	Болт	2
19	61FJ-18200	U-образный болт (скоба, П образный) / хомут	2
20	F12500590	Держатель	2
21	S471-500164	Палец	2
22	S651-810008	Масленка	2
23	FMC0000180	Втулка	2
24	63FG-18000	Кронштейн ва шкив	1
25	63FG-18100	охранник цепь	1
26	S471-800162	Палец	1
27	S017-120506	Болт с шестигранной головкой (под шестигранник)	1
28	S411-120006	Шайба пружинная	1
29	S017-140406	Болт с шестигранной головкой (под шестигранник)	2
30	S411-140006	Шайба пружинная	2
31	S403-085002	Плоская шайба	4
32	S275-080002	Гайка самоблокирующаяся	4
33	61FG-18400	Вставка	2
34	S403-141006	Плоская шайба	2
35	37B9AE2030	Прокладка регулировочная	2
36	61FG-18300	CLAMP-LIFT CYLINDER	2
37	S037-123522	Болт	4
38	F12500530	Прокладка регулировочная	2
39	F12500540	прокладка (0.5T)	2
4	63HK-18100	нагрузка R / BRG в сборе (117,5)	4
5	6600187900	прокладка (0.5T)	4
6	6600188000	Прокладка регулировочная	4
7	63HK-18010	лайнер резервного копирования	2
8	FMD0000110	прокладка (0.5T)	2	HBF20-7
8	FMC0000160	прокладка (0.5T)	2	HBF20-7
8	FMD0000110	прокладка (0.5T)	2	HBF25-7
8	FMC0000160	прокладка (0.5T)	2	HBF25-7
8	FMD0000110	прокладка (0.5T)	2	HBF30-7
8	FMC0000160	прокладка (0.5T)	2	HBF30-7
8	FMD0000110	прокладка (0.5T)	2	HBF32-7
8	FMC0000160	прокладка (0.5T)	2	HBF32-7
9	FMC0000150	Прокладка регулировочная	2
