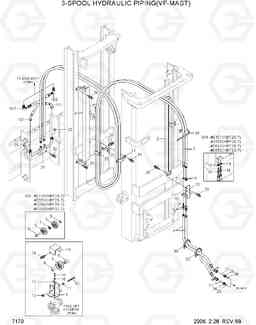

3-SPOOL HYDRAULIC PIPING(VF-MAST) погрузчика электрического Hyundai HBF20/25/30/32-7

Код подсистемы:7170

Наименование:3-SPOOL HYDRAULIC PIPING(VF-MAST)

Версия:2006. 2.28 REV.6B

3-SPOOL HYDRAULIC PIPING(VF-MAST) HBF20/25/30/32-7

Поз.	Код	Наименование	Кол	Прим.
1	P923-064019	Шланг в сборе	2
10	S017-101002	Болт с шестигранной головкой (под шестигранник)	1
101	33FG-90500	Шланг в сборе	2	HBF20/25-7
101	P923-064005	Шланг в сборе	2	HBF30/32-7
102	31FG-80400	Колено 90	2
11	S403-102002	Плоская шайба	1
12	S275-100002	Гайка самоблокирующаяся	1
13	F53533010	Крышка	1
14	S035-081522	Болт	2
15	S017-120502	Болт с шестигранной головкой (под шестигранник)	1
16	S411-120002	Шайба пружинная	1
17	S471-800162	Палец	1
18	31FG-80200	Разъем долго	2	HBF20-7
18	31FG-80210	Соединитель	2	HBF20-7
18	31FG-80200	Разъем долго	2	HBF25-7
18	31FG-80210	Соединитель	2	HBF25-7
18	31FG-80200	Разъем долго	2	HBF30-7
18	31FG-80210	Соединитель	2	HBF30-7
18	31FG-80200	Разъем долго	2	HBF32-7
18	31FG-80210	Соединитель	2	HBF32-7
19	31FG-80430	Гайка	4	HBF20-7
19	31FG-80430	Гайка	2	HBF20-7
19	31FG-80430	Гайка	4	HBF25-7
19	31FG-80430	Гайка	2	HBF25-7
19	31FG-80430	Гайка	4	HBF30-7
19	31FG-80430	Гайка	2	HBF30-7
19	31FG-80430	Гайка	4	HBF32-7
19	31FG-80430	Гайка	2	HBF32-7
2	P910-064088	Шланг в сборе	2	VF300
2	P910-064092	Шланг в сборе	2	VF330
20	32FG-80040	Кронштейн шланга	1
21	33FG-90210	Зажим	1
22	31FB-70040	Зажим	1
23	31FA-60020	Держатель	1
24	33FJ-80131	Трубка	1
25	X710-100103	Крышка	2
26	X500-110002	Разъем	2
27	S621-012001	Кольцо уплотнительное (О-кольцо)	2
28	S631-014001	Кольцо уплотнительное (О-кольцо)	2
29	S037-103022	Болт	3
3	32FG-80210	Охранник ва стат	1	VF300
3	32FG-80220	Охранник ва стат	1	VF330
30	S037-102022	Болт	5
31	S035-082022	Болт	3
32	S552-035146	Зажим	10
33	S552-050203	Зажим	2
4	32FG-80311	Охранник ва отм	1	VF300
4	32FG-80321	Охранник ва отм	1	VF330
5	F42500010	Шланг шкив	2	HBF20-7
5	34FG-90201	Шланг шкив	1	HBF20-7
5	F42500010	Шланг шкив	2	HBF25-7
5	34FG-90201	Шланг шкив	1	HBF25-7
5	F42500010	Шланг шкив	2	HBF30-7
5	34FG-90201	Шланг шкив	1	HBF30-7
5	F42500010	Шланг шкив	2	HBF32-7
5	34FG-90201	Шланг шкив	1	HBF32-7
6	F42500030	Палец	1	HBF20-7
6	34FG-90310	контактный шланг шкив	1	HBF20-7
6	F42500030	Палец	1	HBF25-7
6	34FG-90310	контактный шланг шкив	1	HBF25-7
6	F42500030	Палец	1	HBF30-7
6	34FG-90310	контактный шланг шкив	1	HBF30-7
6	F42500030	Палец	1	HBF32-7
6	34FG-90310	контактный шланг шкив	1	HBF32-7
7	F42500040	Фланец	2	HBF20-7
7	F42500040	Фланец	2	HBF25-7
7	F42500040	Фланец	2	HBF30-7
7	F42500040	Фланец	2	HBF32-7
8	F42500050	Вставка	1	HBF20-7
8	34FG-90330	Вставка	1	HBF20-7
8	F42500050	Вставка	1	HBF25-7
8	34FG-90330	Вставка	1	HBF25-7
8	F42500050	Вставка	1	HBF30-7
8	34FG-90330	Вставка	1	HBF30-7
8	F42500050	Вставка	1	HBF32-7
8	34FG-90330	Вставка	1	HBF32-7
9	FMC0300720B-01	Кронштейн	1
