Каталог запчастей
-
Hyundai
-
HBF20/25/30/32-7
- MAST HYD PIPING(TF-MAST,OLD)
MAST HYD PIPING(TF-MAST,OLD) погрузчика электрического Hyundai HBF20/25/30/32-7
MAST HYD PIPING(TF-MAST,OLD) погрузчика электрического Hyundai HBF20/25/30/32-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7240
Наименование:MAST HYD PIPING(TF-MAST,OLD)
Версия:2005. 2.22 REV.5B

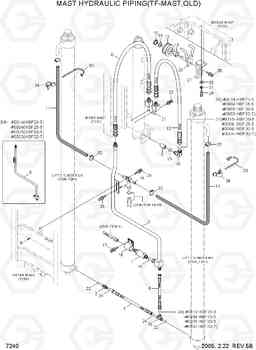

MAST HYD PIPING(TF-MAST,OLD) HBF20/25/30/32-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | MAST HYERAULIC PIPING | 1 |
HBF20-7
|
|
| * | @ | MAST HYERAULIC PIPING | 1 |
HBF25-7
|
|
| * | @ | MAST HYERAULIC PIPING | 1 |
HBF30-7
|
|
| * | @ | MAST HYERAULIC PIPING | 1 |
HBF32-7
|
|
| 1 | 31FG-05000 | FLOW REGULATOR | 1 |
HBF20/25-7
|
|
| 1 | 31FG-05100 | FLOW REGULATOR | 1 |
HBF30/32-7
|
|
| 10 | P910-084011 | Шланг в сборе | 1 |
HBF20-7
|
|
| 10 | P910-104011 | Шланг в сборе | 1 |
HBF20-7
|
|
| 10 | P910-084011 | Шланг в сборе | 1 |
HBF25-7
|
|
| 10 | P910-104011 | Шланг в сборе | 1 |
HBF25-7
|
|
| 10 | P910-084011 | Шланг в сборе | 1 |
HBF30-7
|
|
| 10 | P910-104011 | Шланг в сборе | 1 |
HBF30-7
|
|
| 10 | P910-084011 | Шланг в сборе | 1 |
HBF32-7
|
|
| 10 | P910-104011 | Шланг в сборе | 1 |
HBF32-7
|
|
| 11 | P760-013075 | Рукав высокого давления (РВД) | 2 |
TF370
|
|
| 11 | P760-013085 | Рукав высокого давления (РВД) | 2 |
TF400
|
|
| 11 | P760-013095 | Рукав высокого давления (РВД) | 2 |
TF430
|
|
| 11 | P760-013105 | Рукав высокого давления (РВД) | 2 |
TF450
|
|
| 11 | P760-013110 | Рукав высокого давления (РВД) | 2 |
TF470
|
|
| 11 | P760-013120 | Рукав высокого давления (РВД) | 2 |
TF500
|
|
| 11 | P760-013140 | Рукав высокого давления (РВД) | 2 |
TF550
|
|
| 11 | P760-013160 | Рукав высокого давления (РВД) | 2 |
TF600
|
|
| 11 | P760-013180 | Рукав высокого давления (РВД) | 2 |
TF650
|
|
| 11 | P760-013200 | Рукав высокого давления (РВД) | 2 |
TF700
|
|
| 12 | FMB0200610 | Шланг шкив | 1 | ||
| 13 | S731-020025 | Втулка | 1 | ||
| 14 | FMC0200060 | Шайба | 1 | ||
| 15 | S601-020004 | RETAINING RING | 1 | ||
| 16 | F12500182 | Зажим F / рег | 1 | ||
| 17 | S035-082032 | Болт | 2 |
NOT USED
|
|
| 18 | X820-085353 | Тройник | 1 | ||
| 19 | 31FG-80500 | возвращение тройник | 1 | ||
| 2 | 31FG-05200 | вниз предохранительный клапан | 1 | ||
| 20 | X520-110016 | Штуцер 90 orfs | 1 |
HBF20-7
|
|
| 20 | X520-110023 | Штуцер 90 orfs | 1 |
HBF20-7
|
|
| 20 | X520-110016 | Штуцер 90 orfs | 1 |
HBF25-7
|
|
| 20 | X520-110023 | Штуцер 90 orfs | 1 |
HBF25-7
|
|
| 20 | X520-110016 | Штуцер 90 orfs | 1 |
HBF30-7
|
|
| 20 | X520-110023 | Штуцер 90 orfs | 1 |
HBF30-7
|
|
| 20 | X520-110016 | Штуцер 90 orfs | 1 |
HBF32-7
|
|
| 20 | X520-110023 | Штуцер 90 orfs | 1 |
HBF32-7
|
|
| 21 | 33FJ-80120 | ELBOW WA | 1 |
HBF20-7
|
|
| 21 | 33FJ-80121 | ELBOW WA | 1 |
HBF20-7
|
|
| 21 | 33FJ-80120 | ELBOW WA | 1 |
HBF25-7
|
|
| 21 | 33FJ-80121 | ELBOW WA | 1 |
HBF25-7
|
|
| 21 | 33FJ-80120 | ELBOW WA | 1 |
HBF30-7
|
|
| 21 | 33FJ-80121 | ELBOW WA | 1 |
HBF30-7
|
|
| 21 | 33FJ-80120 | ELBOW WA | 1 |
HBF32-7
|
|
| 21 | 33FJ-80121 | ELBOW WA | 1 |
HBF32-7
|
|
| 22 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 23 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 25 | S037-102022 | Болт | 3 | ||
| 26 | 6600343200B-01 | Кронштейн | 1 | ||
| 27 | 33FK-80220 | Кронштейн | 1 | ||
| 28 | S037-123522 | Болт | 2 | ||
| 29 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30 | S403-121002 | Плоская шайба | 2 | ||
| 31 | S411-120002 | Шайба пружинная | 2 | ||
| 32 | S520-015000 | Зажим | 4 | ||
| 33 | S552-102370 | Зажим | 4 | ||
| 34 | 31FA-80110 | Зажим | 4 | ||
| 35 | S035-082522 | Болт | 2 |
HBF20-7
|
|
| 35 | S035-082032 | Болт | 4 |
HBF20-7
|
|
| 35 | S035-082522 | Болт | 2 |
HBF25-7
|
|
| 35 | S035-082032 | Болт | 4 |
HBF25-7
|
|
| 35 | S035-082522 | Болт | 2 |
HBF30-7
|
|
| 35 | S035-082032 | Болт | 4 |
HBF30-7
|
|
| 35 | S035-082522 | Болт | 2 |
HBF32-7
|
|
| 35 | S035-082032 | Болт | 4 |
HBF32-7
|
|
| 37 | S621-016001 | О кольцо | 1 |
HBF20-7
|
|
| 37 | S621-016001 | О кольцо | 1 |
HBF25-7
|
|
| 37 | S621-016001 | О кольцо | 1 |
HBF30-7
|
|
| 37 | S621-016001 | О кольцо | 1 |
HBF32-7
|
|
| 5 | EE19170100 | вниз клапан управления | 1 | ||
| 6 | P910-084040 | Шланг в сборе | 1 |
HBF20-7,TF370
|
|
| 6 | P910-104040 | Шланг в сборе | 1 |
HBF20-7,TF370
|
|
| 6 | P910-084040 | Шланг в сборе | 1 |
HBF25-7,TF370
|
|
| 6 | P910-104040 | Шланг в сборе | 1 |
HBF25-7,TF370
|
|
| 6 | P910-084040 | Шланг в сборе | 1 |
HBF30-7,TF370
|
|
| 6 | P910-104040 | Шланг в сборе | 1 |
HBF30-7,TF370
|
|
| 6 | P910-104040 | Шланг в сборе | 1 |
HBF32-7,TF370
|
|
| 6 | P910-104040 | Шланг в сборе | 1 |
HBF32-7,TF370
|
|
| 6 | P910-084044 | Шланг в сборе | 1 |
HBF20-7,TF400
|
|
| 6 | P910-104044 | Шланг в сборе | 1 |
HBF20-7,TF400
|
|
| 6 | P910-084044 | Шланг в сборе | 1 |
HBF25-7,TF400
|
|
| 6 | P910-104044 | Шланг в сборе | 1 |
HBF25-7,TF400
|
|
| 6 | P910-084044 | Шланг в сборе | 1 |
HBF30-7,TF400
|
|
| 6 | P910-104044 | Шланг в сборе | 1 |
HBF30-7,TF400
|
|
| 6 | P910-104044 | Шланг в сборе | 1 |
HBF32-7,TF400
|
|
| 6 | P910-104044 | Шланг в сборе | 1 |
HBF32-7,TF400
|
|
| 6 | P910-084048 | Шланг в сборе | 1 |
HBF20-7,TF430
|
|
| 6 | P910-104048 | Шланг в сборе | 1 |
HBF20-7,TF430
|
|
| 6 | P910-084048 | Шланг в сборе | 1 |
HBF25-7,TF430
|
|
| 6 | P910-104048 | Шланг в сборе | 1 |
HBF25-7,TF430
|
|
| 6 | P910-084048 | Шланг в сборе | 1 |
HBF30-7,TF430
|
|
| 6 | P910-104048 | Шланг в сборе | 1 |
HBF30-7,TF430
|
|
| 6 | P910-104048 | Шланг в сборе | 1 |
HBF32-7,TF430
|
|
| 6 | P910-104048 | Шланг в сборе | 1 |
HBF32-7,TF430
|
|
| 6 | P910-084051 | Шланг в сборе | 1 |
HBF20-7,TF450
|
|
| 6 | P910-104051 | Шланг в сборе | 1 |
HBF20-7,TF450
|
|
| 6 | P910-084051 | Шланг в сборе | 1 |
HBF25-7,TF450
|
|
| 6 | P910-104051 | Шланг в сборе | 1 |
HBF25-7,TF450
|
|
| 6 | P910-084051 | Шланг в сборе | 1 |
HBF30-7,TF450
|
|
| 6 | P910-104051 | Шланг в сборе | 1 |
HBF30-7,TF450
|
|
| 6 | P910-104051 | Шланг в сборе | 1 |
HBF32-7,TF450
|
|
| 6 | P910-104051 | Шланг в сборе | 1 |
HBF32-7,TF450
|
|
| 6 | P910-084053 | Шланг в сборе | 1 |
HBF20-7,TF470
|
|
| 6 | P910-104053 | Шланг в сборе | 1 |
HBF20-7,TF470
|
|
| 6 | P910-084053 | Шланг в сборе | 1 |
HBF25-7,TF470
|
|
| 6 | P910-104053 | Шланг в сборе | 1 |
HBF25-7,TF470
|
|
| 6 | P910-084053 | Шланг в сборе | 1 |
HBF30-7,TF470
|
|
| 6 | P910-104053 | Шланг в сборе | 1 |
HBF30-7,TF470
|
|
| 6 | P910-104053 | Шланг в сборе | 1 |
HBF32-7,TF470
|
|
| 6 | P910-104053 | Шланг в сборе | 1 |
HBF32-7,TF470
|
|
| 6 | P910-084057 | Шланг в сборе | 1 |
HBF20-7,TF500
|
|
| 6 | P910-104057 | Шланг в сборе | 1 |
HBF20-7,TF500
|
|
| 6 | P910-084057 | Шланг в сборе | 1 |
HBF25-7,TF500
|
|
| 6 | P910-104057 | Шланг в сборе | 1 |
HBF25-7,TF500
|
|
| 6 | P910-084057 | Шланг в сборе | 1 |
HBF30-7,TF500
|
|
| 6 | P910-104057 | Шланг в сборе | 1 |
HBF30-7,TF500
|
|
| 6 | P910-104057 | Шланг в сборе | 1 |
HBF32-7,TF500
|
|
| 6 | P910-104057 | Шланг в сборе | 1 |
HBF32-7,TF500
|
|
| 6 | P910-084065 | Шланг в сборе | 1 |
HBF20-7,TF550
|
|
| 6 | P910-104065 | Шланг в сборе | 1 |
HBF20-7,TF550
|
|
| 6 | P910-084065 | Шланг в сборе | 1 |
HBF25-7,TF550
|
|
| 6 | P910-104065 | Шланг в сборе | 1 |
HBF25-7,TF550
|
|
| 6 | P910-084065 | Шланг в сборе | 1 |
HBF30-7,TF550
|
|
| 6 | P910-104065 | Шланг в сборе | 1 |
HBF30-7,TF550
|
|
| 6 | P910-104065 | Шланг в сборе | 1 |
HBF32-7,TF550
|
|
| 6 | P910-104065 | Шланг в сборе | 1 |
HBF32-7,TF550
|
|
| 6 | P910-084073 | Шланг в сборе | 1 |
HBF20-7,TF600
|
|
| 6 | P910-104073 | Шланг в сборе | 1 |
HBF20-7,TF600
|
|
| 6 | P910-084073 | Шланг в сборе | 1 |
HBF25-7,TF600
|
|
| 6 | P910-104073 | Шланг в сборе | 1 |
HBF25-7,TF600
|
|
| 6 | P910-084073 | Шланг в сборе | 1 |
HBF30-7,TF600
|
|
| 6 | P910-104073 | Шланг в сборе | 1 |
HBF30-7,TF600
|
|
| 6 | P910-084073 | Шланг в сборе | 1 |
HBF32-7,TF600
|
|
| 6 | P910-104073 | Шланг в сборе | 1 |
HBF32-7,TF600
|
|
| 6 | P910-084080 | Шланг в сборе | 1 |
HBF20-7,TF650
|
|
| 6 | P910-104080 | Шланг в сборе | 1 |
HBF20-7,TF650
|
|
| 6 | P910-084080 | Шланг в сборе | 1 |
HBF25-7,TF650
|
|
| 6 | P910-104080 | Шланг в сборе | 1 |
HBF25-7,TF650
|
|
| 6 | P910-084080 | Шланг в сборе | 1 |
HBF30-7,TF650
|
|
| 6 | P910-104080 | Шланг в сборе | 1 |
HBF30-7,TF650
|
|
| 6 | P910-084080 | Шланг в сборе | 1 |
HBF32-7,TF650
|
|
| 6 | P910-104080 | Шланг в сборе | 1 |
HBF32-7,TF650
|
|
| 6 | P910-084088 | Шланг в сборе | 1 |
HBF20-7,TF700
|
|
| 6 | P910-104088 | Шланг в сборе | 1 |
HBF20-7,TF700
|
|
| 6 | P910-084088 | Шланг в сборе | 1 |
HBF25-7,TF700
|
|
| 6 | P910-104088 | Шланг в сборе | 1 |
HBF25-7,TF700
|
|
| 6 | P910-084088 | Шланг в сборе | 1 |
HBF30-7,TF700
|
|
| 6 | P910-104088 | Шланг в сборе | 1 |
HBF30-7,TF700
|
|
| 6 | P910-084088 | Шланг в сборе | 1 |
HBF32-7,TF700
|
|
| 6 | P910-104088 | Шланг в сборе | 1 |
HBF32-7,TF700
|
|
| 7 | 31FG-80100 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 33FG-83000 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 33FG-81000 | Трубка | 1 |
HBF20-7
|
|
| 9 | 33FG-81001 | Трубка | 1 |
HBF20-7
|
|
| 9 | 33FG-81000 | Трубка | 1 |
HBF25-7
|
|
| 9 | 33FG-81001 | Трубка | 1 |
HBF25-7
|
|
| 9 | 33FG-81000 | Трубка | 1 |
HBF30-7
|
|
| 9 | 33FG-81001 | Трубка | 1 |
HBF30-7
|
|
| 9 | 33FG-81000 | Трубка | 1 |
HBF32-7
|
|
| 9 | 33FG-81001 | Трубка | 1 |
HBF32-7
|
