3-SPOOL HYDRAULIC PIPING(TF-MAST,OLD) погрузчика электрического Hyundai HBF20/25/30/32-7
3-SPOOL HYDRAULIC PIPING(TF-MAST,OLD) погрузчика электрического Hyundai HBF20/25/30/32-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7280
Наименование:3-SPOOL HYDRAULIC PIPING(TF-MAST,OLD)
Версия:2005. 2.22 REV.5B

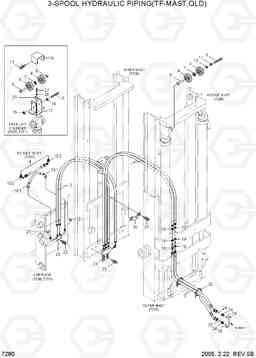

3-SPOOL HYDRAULIC PIPING(TF-MAST,OLD) HBF20/25/30/32-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | 3-SPOOL HYDRAULIC PIPING | 1 |
HBF20-7
|
|
| * | @ | 3-SPOOL HYDRAULIC PIPING | 1 |
HBF25-7
|
|
| * | @ | 3-SPOOL HYDRAULIC PIPING | 1 |
HBF30-7
|
|
| * | @ | 3-SPOOL HYDRAULIC PIPING | 1 |
HBF32-7
|
|
| 1 | P910-064041 | Шланг в сборе | 2 |
TF370
|
|
| 1 | P910-064045 | Шланг в сборе | 2 |
TF400
|
|
| 1 | P910-064049 | Шланг в сборе | 2 |
TF430
|
|
| 1 | P910-064053 | Шланг в сборе | 2 |
TF450
|
|
| 1 | P910-064055 | Шланг в сборе | 2 |
TF470
|
|
| 1 | P910-064059 | Шланг в сборе | 2 |
TF500
|
|
| 1 | P910-064067 | Шланг в сборе | 2 |
TF550
|
|
| 1 | P910-064075 | Шланг в сборе | 2 |
TF600
|
|
| 1 | P910-064082 | Шланг в сборе | 2 |
TF650
|
|
| 1 | P910-064090 | Шланг в сборе | 2 |
TF700
|
|
| 10 | 232110000 | Шайба | 1 | ||
| 101 | 33FG-90500 | Шланг в сборе | 2 |
HBF20/25-7
|
|
| 101 | P923-064005 | Шланг в сборе | 2 |
HBF30/32-7
|
|
| 102 | 31FG-80400 | Колено 90 | 2 | ||
| 11 | S411-100002 | Шайба пружинная | 1 | ||
| 12 | FMC0300720B-01 | Кронштейн | 1 | ||
| 13 | S017-101002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 14 | S403-102002 | Плоская шайба | 1 | ||
| 15 | S275-100002 | Гайка самоблокирующаяся | 1 | ||
| 16 | F53533010 | Крышка | 1 | ||
| 17 | S035-081522 | Болт | 2 | ||
| 18 | 31FG-80200 | Разъем долго | 2 | ||
| 19 | 31FG-80430 | Гайка | 4 | ||
| 2 | P910-064037 | Шланг в сборе | 2 |
TF370
|
|
| 2 | P910-064039 | Шланг в сборе | 2 |
TF400
|
|
| 2 | P910-064041 | Шланг в сборе | 2 |
TF430
|
|
| 2 | P910-064042 | Шланг в сборе | 2 |
TF450
|
|
| 2 | P910-064044 | Шланг в сборе | 2 |
TF470
|
|
| 2 | P910-064046 | Шланг в сборе | 2 |
TF500
|
|
| 2 | P910-064049 | Шланг в сборе | 2 |
TF550
|
|
| 2 | P910-064053 | Шланг в сборе | 2 |
TF600
|
|
| 2 | P910-064057 | Шланг в сборе | 2 |
TF650
|
|
| 2 | P910-064061 | Шланг в сборе | 2 |
TF700
|
|
| 20 | 33FJ-80131 | Трубка | 1 | ||
| 21 | X710-100103 | Крышка | 2 | ||
| 22 | S037-102022 | Болт | 4 | ||
| 23 | 33FG-90200 | BLOCK WA | 1 | ||
| 24 | X500-110002 | Разъем | 2 | ||
| 25 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 27 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | S411-120002 | Шайба пружинная | 1 | ||
| 29 | S471-800162 | Палец | 1 | ||
| 3 | P923-064025 | Шланг в сборе | 2 | ||
| 30 | 33FG-90210 | Зажим | 1 | ||
| 31 | S035-082032 | Болт | 2 | ||
| 32 | S552-050203 | Зажим | 2 | ||
| 4 | F42500010 | Шланг шкив | 4 | ||
| 5 | F42500020 | Палец | 1 | ||
| 6 | F42500030 | Палец | 1 | ||
| 7 | F42500040 | Фланец | 2 | ||
| 8 | F42500050 | Вставка | 1 | ||
| 9 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 1 |
