4-SPOOL HYDRAULIC PIPING(TF-MAST,NEW) погрузчика электрического Hyundai HBF20/25/30/32-7

Код подсистемы:7291

Наименование:4-SPOOL HYDRAULIC PIPING(TF-MAST,NEW)

Версия:2006. 2.28 REV.6B

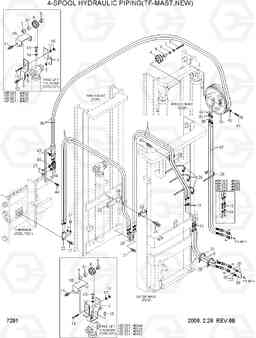

4-SPOOL HYDRAULIC PIPING(TF-MAST,NEW) HBF20/25/30/32-7

Поз.	Код	Наименование	Кол	Прим.
*	@	4-SPOOL HYDRAULIC PIP	1	HBF20-7
*	@	4-SPOOL HYDRAULIC PIP	1	HBF25-7
*	@	4-SPOOL HYDRAULIC PIP	1	HBF30-7
*	@	4-SPOOL HYDRAULIC PIP	1	HBF32-7
1	P910-064042	Шланг в сборе	2	TF370,HBF20-7
1	P910-064043	Шланг в сборе	2	TF370,HBF20-7
1	P910-064042	Шланг в сборе	2	TF370,HBF25-7
1	P910-064043	Шланг в сборе	2	TF370,HBF25-7
1	P910-064042	Шланг в сборе	2	TF370,HBF30-7
1	P910-064043	Шланг в сборе	2	TF370,HBF30-7
1	P910-064042	Шланг в сборе	2	TF370,HBF32-7
1	P910-064043	Шланг в сборе	2	TF370,HBF32-7
1	P910-064046	Шланг в сборе	2	TF400,HBF20-7
1	P910-064047	Шланг в сборе	2	TF400,HBF20-7
1	P910-064046	Шланг в сборе	2	TF400,HBF25-7
1	P910-064047	Шланг в сборе	2	TF400,HBF25-7
1	P910-064046	Шланг в сборе	2	TF400,HBF30-7
1	P910-064047	Шланг в сборе	2	TF400,HBF30-7
1	P910-064046	Шланг в сборе	2	TF400,HBF32-7
1	P910-064047	Шланг в сборе	2	TF400,HBF32-7
1	P910-064050	Шланг в сборе	2	TF430,HBF20-7
1	P910-064051	Шланг в сборе	2	TF430,HBF20-7
1	P910-064050	Шланг в сборе	2	TF430,HBF25-7
1	P910-064051	Шланг в сборе	2	TF430,HBF25-7
1	P910-064050	Шланг в сборе	2	TF430,HBF30-7
1	P910-064051	Шланг в сборе	2	TF430,HBF30-7
1	P910-064050	Шланг в сборе	2	TF430,HBF32-7
1	P910-064051	Шланг в сборе	2	TF430,HBF32-7
1	P910-064054	Шланг в сборе	2	TF450,HBF20-7
1	P910-064055	Шланг в сборе	2	TF450,HBF20-7
1	P910-064054	Шланг в сборе	2	TF450,HBF25-7
1	P910-064055	Шланг в сборе	2	TF450,HBF25-7
1	P910-064054	Шланг в сборе	2	TF450,HBF30-7
1	P910-064055	Шланг в сборе	2	TF450,HBF30-7
1	P910-064054	Шланг в сборе	2	TF450,HBF32-7
1	P910-064055	Шланг в сборе	2	TF450,HBF32-7
1	P910-064056	Шланг в сборе	2	TF470,HBF20-7
1	P910-064057	Шланг в сборе	2	TF470,HBF20-7
1	P910-064056	Шланг в сборе	2	TF470,HBF25-7
1	P910-064057	Шланг в сборе	2	TF470,HBF25-7
1	P910-064056	Шланг в сборе	2	TF470,HBF30-7
1	P910-064057	Шланг в сборе	2	TF470,HBF30-7
1	P910-064056	Шланг в сборе	2	TF470,HBF32-7
1	P910-064057	Шланг в сборе	2	TF470,HBF32-7
1	P910-064060	Шланг в сборе	2	TF500,HBF20-7
1	P910-064061	Шланг в сборе	2	TF500,HBF20-7
1	P910-064060	Шланг в сборе	2	TF500,HBF25-7
1	P910-064061	Шланг в сборе	2	TF500,HBF25-7
1	P910-064060	Шланг в сборе	2	TF500,HBF30-7
1	P910-064061	Шланг в сборе	2	TF500,HBF30-7
1	P910-064060	Шланг в сборе	2	TF500,HBF32-7
1	P910-064061	Шланг в сборе	2	TF500,HBF32-7
1	P910-064068	Шланг в сборе	2	TF550,HBF20-7
1	P910-064069	Шланг в сборе	2	TF550,HBF20-7
1	P910-064068	Шланг в сборе	2	TF550,HBF25-7
1	P910-064069	Шланг в сборе	2	TF550,HBF25-7
1	P910-064068	Шланг в сборе	2	TF550,HBF30-7
1	P910-064069	Шланг в сборе	2	TF550,HBF30-7
1	P910-064068	Шланг в сборе	2	TF550,HBF32-7
1	P910-064069	Шланг в сборе	2	TF550,HBF32-7
1	P910-064076	Шланг в сборе	2	TF600,HBF20-7
1	P910-064077	Шланг в сборе	2	TF600,HBF20-7
1	P910-064076	Шланг в сборе	2	TF600,HBF25-7
1	P910-064077	Шланг в сборе	2	TF600,HBF25-7
1	P910-064076	Шланг в сборе	2	TF600,HBF30-7
1	P910-064077	Шланг в сборе	2	TF600,HBF30-7
1	P910-064076	Шланг в сборе	2	TF600,HBF32-7
1	P910-064077	Шланг в сборе	2	TF600,HBF32-7
1	P910-064083	Шланг в сборе	2	TF650,HBF20-7
1	P910-064084	Шланг в сборе	2	TF650,HBF20-7
1	P910-064083	Шланг в сборе	2	TF650,HBF25-7
1	P910-064084	Шланг в сборе	2	TF650,HBF25-7
1	P910-064083	Шланг в сборе	2	TF650,HBF30-7
1	P910-064084	Шланг в сборе	2	TF650,HBF30-7
1	P910-064083	Шланг в сборе	2	TF650,HBF32-7
1	P910-064084	Шланг в сборе	2	TF650,HBF32-7
1	P910-064091	шланг в сборе orfd 0x0	2	TF700,HBF20-7
1	P910-064092	Шланг в сборе	2	TF700,HBF20-7
1	P910-064091	шланг в сборе orfd 0x0	2	TF700,HBF25-7
1	P910-064092	Шланг в сборе	2	TF700,HBF25-7
1	P910-064091	шланг в сборе orfd 0x0	2	TF700,HBF30-7
1	P910-064092	Шланг в сборе	2	TF700,HBF30-7
1	P910-064091	шланг в сборе orfd 0x0	2	TF700,HBF32-7
1	P910-064092	Шланг в сборе	2	TF700,HBF32-7
10	34FG-90270	Крышка	1
11	S035-081522	Болт	4
12	S037-102522	Болт	4	HBF20-7
12	S037-102522	Болт	2	HBF20-7
12	S037-102522	Болт	4	HBF25-7
12	S037-102522	Болт	2	HBF25-7
12	S037-102522	Болт	4	HBF30-7
12	S037-102522	Болт	2	HBF30-7
12	S037-102522	Болт	4	HBF32-7
12	S037-102522	Болт	2	HBF32-7
13	S017-120452	Болт с шестигранной головкой (под шестигранник)	1
14	S411-120002	Шайба пружинная	1
15	S017-101352	Болт с шестигранной головкой (под шестигранник)	1	HBF20-7
15	S017-101402	Болт с шестигранной головкой (под шестигранник)	1	HBF20-7
15	S017-101352	Болт с шестигранной головкой (под шестигранник)	1	HBF25-7
15	S017-101402	Болт с шестигранной головкой (под шестигранник)	1	HBF25-7
15	S017-101352	Болт с шестигранной головкой (под шестигранник)	1	HBF30-7
15	S017-101402	Болт с шестигранной головкой (под шестигранник)	1	HBF30-7
15	S017-101352	Болт с шестигранной головкой (под шестигранник)	1	HBF32-7
15	S017-101402	Болт с шестигранной головкой (под шестигранник)	1	HBF32-7
16	S275-100002	Гайка самоблокирующаяся	1
17	S403-102002	Плоская шайба	1
18	31FG-80200	Разъем долго	2	HBF20-7
18	31FG-80210	Соединитель	2	HBF20-7
18	31FG-80200	Разъем долго	2	HBF25-7
18	31FG-80210	Соединитель	2	HBF25-7
18	31FG-80200	Разъем долго	2	HBF30-7
18	31FG-80210	Соединитель	2	HBF30-7
18	31FG-80200	Разъем долго	2	HBF32-7
18	31FG-80210	Соединитель	2	HBF32-7
19	31FG-80430	Гайка	2
2	P910-064037	Шланг в сборе	2	TF370,HBF20-7
2	P910-064038	Шланг в сборе	2	TF370,HBF20-7
2	P910-064037	Шланг в сборе	2	TF370,HBF25-7
2	P910-064038	Шланг в сборе	2	TF370,HBF25-7
2	P910-064037	Шланг в сборе	2	TF370,HBF30-7
2	P910-064038	Шланг в сборе	2	TF370,HBF30-7
2	P910-064037	Шланг в сборе	2	TF370,HBF32-7
2	P910-064038	Шланг в сборе	2	TF370,HBF32-7
2	P910-064039	Шланг в сборе	2	TF400,HBF20-7
2	P910-064040	Шланг в сборе	2	TF400,HBF20-7
2	P910-064039	Шланг в сборе	2	TF400,HBF25-7
2	P910-064040	Шланг в сборе	2	TF400,HBF25-7
2	P910-064039	Шланг в сборе	2	TF400,HBF30-7
2	P910-064040	Шланг в сборе	2	TF400,HBF30-7
2	P910-064039	Шланг в сборе	2	TF400,HBF32-7
2	P910-064040	Шланг в сборе	2	TF400,HBF32-7
2	P910-064041	Шланг в сборе	2	TF430,HBF20-7
2	P910-064042	Шланг в сборе	2	TF430,HBF20-7
2	P910-064041	Шланг в сборе	2	TF430,HBF25-7
2	P910-064042	Шланг в сборе	2	TF430,HBF25-7
2	P910-064041	Шланг в сборе	2	TF430,HBF30-7
2	P910-064042	Шланг в сборе	2	TF430,HBF30-7
2	P910-064041	Шланг в сборе	2	TF430,HBF32-7
2	P910-064042	Шланг в сборе	2	TF430,HBF32-7
2	P910-064042	Шланг в сборе	2	TF450,HBF20-7
2	P910-064043	Шланг в сборе	2	TF450,HBF20-7
2	P910-064042	Шланг в сборе	2	TF450,HBF25-7
2	P910-064043	Шланг в сборе	2	TF450,HBF25-7
2	P910-064042	Шланг в сборе	2	TF450,HBF30-7
2	P910-064043	Шланг в сборе	2	TF450,HBF30-7
2	P910-064042	Шланг в сборе	2	TF450,HBF32-7
2	P910-064043	Шланг в сборе	2	TF450,HBF32-7
2	P910-064044	Шланг в сборе	2	TF470,HBF20-7
2	P910-064045	Шланг в сборе	2	TF470,HBF20-7
2	P910-064044	Шланг в сборе	2	TF470,HBF25-7
2	P910-064045	Шланг в сборе	2	TF470,HBF25-7
2	P910-064044	Шланг в сборе	2	TF470,HBF30-7
2	P910-064045	Шланг в сборе	2	TF470,HBF30-7
2	P910-064044	Шланг в сборе	2	TF470,HBF32-7
2	P910-064045	Шланг в сборе	2	TF470,HBF32-7
2	P910-064046	Шланг в сборе	2	TF500,HBF20-7
2	P910-064047	Шланг в сборе	2	TF500,HBF20-7
2	P910-064046	Шланг в сборе	2	TF500,HBF25-7
2	P910-064047	Шланг в сборе	2	TF500,HBF25-7
2	P910-064046	Шланг в сборе	2	TF500,HBF30-7
2	P910-064047	Шланг в сборе	2	TF500,HBF30-7
2	P910-064046	Шланг в сборе	2	TF500,HBF32-7
2	P910-064047	Шланг в сборе	2	TF500,HBF32-7
2	P910-064049	Шланг в сборе	2	TF550,HBF20-7
2	P910-064050	Шланг в сборе	2	TF550,HBF20-7
2	P910-064049	Шланг в сборе	2	TF550,HBF25-7
2	P910-064050	Шланг в сборе	2	TF550,HBF25-7
2	P910-064049	Шланг в сборе	2	TF550,HBF30-7
2	P910-064050	Шланг в сборе	2	TF550,HBF30-7
2	P910-064049	Шланг в сборе	2	TF550,HBF32-7
2	P910-064050	Шланг в сборе	2	TF550,HBF32-7
2	P910-064053	Шланг в сборе	2	TF600,HBF20-7
2	P910-064054	Шланг в сборе	2	TF600,HBF20-7
2	P910-064053	Шланг в сборе	2	TF600,HBF25-7
2	P910-064054	Шланг в сборе	2	TF600,HBF25-7
2	P910-064053	Шланг в сборе	2	TF600,HBF30-7
2	P910-064054	Шланг в сборе	2	TF600,HBF30-7
2	P910-064053	Шланг в сборе	2	TF600,HBF32-7
2	P910-064054	Шланг в сборе	2	TF600,HBF32-7
2	P910-064057	Шланг в сборе	2	TF650,HBF20-7
2	P910-064058	Шланг в сборе	2	TF650,HBF20-7
2	P910-064057	Шланг в сборе	2	TF650,HBF25-7
2	P910-064058	Шланг в сборе	2	TF650,HBF25-7
2	P910-064057	Шланг в сборе	2	TF650,HBF30-7
2	P910-064058	Шланг в сборе	2	TF650,HBF30-7
2	P910-064057	Шланг в сборе	2	TF650,HBF32-7
2	P910-064058	Шланг в сборе	2	TF650,HBF32-7
2	P910-064061	Шланг в сборе	2	TF700,HBF20-7
2	P910-064062	Шланг в сборе	2	TF700,HBF20-7
2	P910-064061	Шланг в сборе	2	TF700,HBF25-7
2	P910-064062	Шланг в сборе	2	TF700,HBF25-7
2	P910-064061	Шланг в сборе	2	TF700,HBF30-7
2	P910-064062	Шланг в сборе	2	TF700,HBF30-7
2	P910-064061	Шланг в сборе	2	TF700,HBF32-7
2	P910-064062	Шланг в сборе	2	TF700,HBF32-7
20	34FG-90210	Трубка	1
21	S037-102022	Болт	2
22	34FG-90400	блок ва	1
23	33FQ-90070	Зажим	1	HBF20-7
23	33FQ-90070	Зажим	1	HBF25-7
23	33FQ-90070	Зажим	1	HBF30-7
23	33FQ-90070	Зажим	1	HBF32-7
24	S035-083526	Болт	2	HBF20-7
24	S035-083526	Болт	2	HBF25-7
24	S035-083526	Болт	2	HBF30-7
24	S035-083526	Болт	2	HBF32-7
25	34FG-90301	Пластина	1	HBF20-7
25	34FG-90301	Пластина	1	HBF25-7
25	34FG-90301	Пластина	1	HBF30-7
25	34FG-90301	Пластина	1	HBF32-7
26	31FA-60020	Держатель	1	HBF20-7
26	31FA-60020	Держатель	1	HBF25-7
26	31FA-60020	Держатель	1	HBF30-7
26	31FA-60020	Держатель	1	HBF32-7
27	X710-100103	Крышка	4
28	S552-102370	Зажим	10
29	34FG-90260	Зажим	1	HBF20-7
29	34FG-90260	Зажим	2	HBF20-7
29	34FG-90260	Зажим	1	HBF25-7
29	34FG-90260	Зажим	2	HBF25-7
29	34FG-90260	Зажим	1	HBF30-7
29	34FG-90260	Зажим	2	HBF30-7
29	34FG-90260	Зажим	1	HBF32-7
29	34FG-90260	Зажим	2	HBF32-7
3	P933-064018	Шланг в сборе	2
30	S035-063546	Болт	2	HBF20-7
30	S035-063526	Болт	4	HBF20-7
30	S035-063546	Болт	2	HBF25-7
30	S035-063526	Болт	4	HBF25-7
30	S035-063546	Болт	2	HBF30-7
30	S035-063526	Болт	4	HBF30-7
30	S035-063546	Болт	2	HBF32-7
30	S035-063526	Болт	4	HBF32-7
31	34FG-90290	Вставка	1
32	X500-110002	Разъем	2
33	S621-012001	Кольцо уплотнительное (О-кольцо)	2
34	S631-014001	Кольцо уплотнительное (О-кольцо)	2
35	S471-800162	Палец	1	HBF20-7
35	S471-800162	Палец	1	HBF25-7
35	S471-800162	Палец	1	HBF30-7
35	S471-800162	Палец	1	HBF32-7
36	6600363600	катушка для шланга RH	1	TF370-470
36	6600363800	катушка для шланга RH	1	TF500-700
37	P930-064032	Шланг в сборе	2	TF370
37	P930-064034	Шланг в сборе	2	TF400
37	P930-064036	Шланг в сборе	2	TF430
37	P930-064038	Шланг в сборе	2	TF450
37	P930-064039	Шланг в сборе	2	TF470
37	P930-064041	Шланг в сборе	2	TF500
37	P930-064045	Шланг в сборе	2	TF550
37	P930-064049	Шланг в сборе	2	TF600
37	P930-064053	Шланг в сборе	2	TF650
37	P930-064057	Шланг в сборе	2	TF700
38	S621-012001	Кольцо уплотнительное (О-кольцо)	2
39	X500-310002	Разъем	2
4	34FG-90201	Шланг шкив	2
40	S611-012001	Кольцо уплотнительное (О-кольцо)	2
41	S017-120802	Болт с шестигранной головкой (под шестигранник)	2
42	S441-120002	Шайба	2
43	33FG-90310	Кронштейн	1
44	S037-102552	Болт	2
45	33FJ-80170	Колено 90	1
46	33FJ-80180	Колено 90, долго	1
5	34FG-90250	контактный шланг шкив	3
6	S017-100552	Болт с шестигранной головкой (под шестигранник)	1
7	S411-100002	Шайба пружинная	1
8	232110000	Шайба	3	HBF20-7
8	232110000	Шайба	1	HBF20-7
8	232110000	Шайба	3	HBF25-7
8	232110000	Шайба	1	HBF25-7
8	232110000	Шайба	3	HBF30-7
8	232110000	Шайба	1	HBF30-7
8	232110000	Шайба	3	HBF32-7
8	232110000	Шайба	1	HBF32-7
9	34FG-90230	PLATE-4SPOOL	2	HBF20-7
9	34FG-90500	Кронштейн	1	HBF20-7
9	34FG-90230	PLATE-4SPOOL	2	HBF25-7
9	34FG-90500	Кронштейн	1	HBF25-7
9	34FG-90230	PLATE-4SPOOL	2	HBF30-7
9	34FG-90500	Кронштейн	1	HBF30-7
9	34FG-90230	PLATE-4SPOOL	2	HBF32-7
9	34FG-90500	Кронштейн	1	HBF32-7
99	672563	SEAL KIT-H/REEL	1	NOT SHOWN
