CONTROLLER ASSEMBLY погрузчика электрического Hyundai HBF20/25/30C-7
CONTROLLER ASSEMBLY погрузчика электрического Hyundai HBF20/25/30C-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:CONTROLLER ASSEMBLY
Версия:2007. 2.28 REV.7B

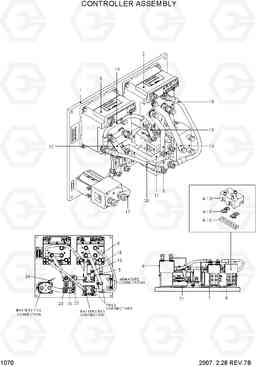

CONTROLLER ASSEMBLY HBF20/25/30C-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 21FH-78021 | CONTROLLER PANEL ASSY | 1 |
HBF20C-7
|
|
| * | 21FH-78022 | CONTROLLER PANEL ASSY | 1 | ||
| * | 21FH-78021 | CONTROLLER PANEL ASSY | 1 |
HBF25C-7
|
|
| * | 21FH-78022 | CONTROLLER PANEL ASSY | 1 | ||
| * | 21FH-78021 | CONTROLLER PANEL ASSY | 1 |
HBF30C-7
|
|
| * | 21FH-78022 | CONTROLLER PANEL ASSY | 1 | ||
| * | 21FH-78480 | CONTROL PANEL ASSY-EE | 1 |
UL-EE,HBF20C-7
|
|
| * | 21FH-78480 | CONTROL PANEL ASSY-EE | 1 |
UL-EE,HBF25C-7
|
|
| * | 21FH-78480 | CONTROL PANEL ASSY-EE | 1 |
UL-EE,HBF30C-7
|
|
| 1 | 21FH-78050 | BASE PLATE(20T) | 1 | ||
| 11 | 21FH-78230 | ссылка медь 4 | 1 | ||
| 12 | 21FH-78240 | ссылка медь 5 | 1 | ||
| 13 | 21FH-78250 | ссылка меди 6 | 1 | ||
| 14 | 21FH-78260 | ссылка меди 7 | 1 | ||
| 15 | 21FH-78270 | ссылка меди 8 | 1 | ||
| 16 | 21FH-78280 | ссылка меди 9 | 1 | ||
| 17 | 21FH-78290 | LINK COPPER10 | 1 | ||
| 18 | 21FH-78160 | CABLE ASSY(M8/M8,300) | 1 | ||
| 19 | 21FH-78170 | Кабель в сборе (M8 / m8,275) | 1 | ||
| 2 | 21FH-78030 | PPK-TRACTION | 1 | ||
| 20 | 21FH-78180 | Кабель в сборе (M8 / m8,500) | 1 | ||
| 21 | 21FH-78190 | предохранитель терминал к югу сборе | 4 | ||
| 22 | 21FH-78120 | Предохранитель (3 * 250a) | 1 | ||
| 23 | 21FH-78110 | FUSE(425A) | 1 | ||
| 24 | 21FH-78140 | Подавление сборе | 1 | ||
| 3 | 21FH-78040 | PPK-PUMP | 1 | ||
| 3-2 | 21FH-78330 | LOGIC-PUMP | 1 |
NOT SHOWN
|
|
| 4 | 21FH-78060 | CONTACT (DC182B) | 1 |
48V
|
|
| 4 | 21FH-78500 | CONTACT (DC182) UL EE | 1 |
UL-EE,HBF20C-7
|
|
| 4 | 21FH-78500 | CONTACT (DC182) UL EE | 1 |
UL-EE,HBF25C-7
|
|
| 4 | 21FH-78500 | CONTACT (DC182) UL EE | 1 |
UL-EE,HBF30C-7
|
|
| 5 | 21FH-78070 | CONTACT (SW181) | 1 |
48V
|
|
| 5 | 21FH-78510 | CONTACT (SW181) UL EE | 1 |
UL-EE,HBF20C-7
|
|
| 5 | 21FH-78510 | CONTACT (SW181) UL EE | 1 |
UL-EE,HBF25C-7
|
|
| 5 | 21FH-78510 | CONTACT (SW181) UL EE | 1 |
UL-EE,HBF30C-7
|
|
| 5-1 | 21FH-29090 | KIT-CONTACT | 1 |
NOT SHOWN
|
|
| 6 | 21FH-78080 | CONTACTOR (SW200) | 1 |
48V
|
|
| 6 | 21FP-78370 | CONTACT (SW200N) | 1 |
UL-EE,HBF20C-7
|
|
| 6 | 21FP-78370 | CONTACT (SW200N) | 1 |
UL-EE,HBF25C-7
|
|
| 6 | 21FP-78370 | CONTACT (SW200N) | 1 |
UL-EE,HBF30C-7
|
|
| 6-1 | 21FH-29210 | KIT-CONTACT | 1 |
NOT SHOWN
|
|
| 7 | 21FH-78100 | CONTACT (SW180B) | 1 |
48V
|
|
| 7 | 21FH-78520 | CONTACT (SW180) UL EE | 1 |
UL-EE,HBF20C-7
|
|
| 7 | 21FH-78520 | CONTACT (SW180) UL EE | 1 |
UL-EE,HBF25C-7
|
|
| 7 | 21FH-78520 | CONTACT (SW180) UL EE | 1 |
UL-EE,HBF30C-7
|
|
| 7-1 | 21FH-29050 | KIT-CONTACT | 1 |
NOT SHOWN
|
|
| 8 | 21FH-78200 | ссылка меди 1 | 1 | ||
| 9 | 21FH-78210 | ссылка меди 2 | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N1 | 21FH-78051 | BASE PLATE(30T) | 1 | ||
| N1 | 21FH-78051 | BASE PLATE(30T) | 1 | ||
| N1 | 21FH-78051 | BASE PLATE(30T) | 1 | ||
| N10 | 21FH-78220 | ссылка меди 3 | 1 | ||
| N2-1 | 21FH-78300 | FRAME-TRACTION | 1 |
NOT SHOWN
|
|
| N2-2 | 21FH-78310 | LOGIC-TRACTION | 1 |
NOT SHOWN
|
|
| N3-1 | 21FH-78310 | LOGIC-TRACTION | 1 |
NOT SHOWN
|
|
| N4-1 | 21FH-29140 | KIT-CONTACT | 1 |
NOT SHOWN
|
|
| N4-13 | 2180-270 | TOP COVER ASSY | 1 | ||
| N4-15 | 2180-30 | MOVING CONTACT ASSY | 2 | ||
| N4-16 | 2180-325 | CLOSED FIX CONT ASSY | 1 |
