Каталог запчастей
-
Hyundai
-
HBF20/25/30C-7
- 3-SPOOL HYDRAULIC PIPING(TF-MAST,NEW)
3-SPOOL HYDRAULIC PIPING(TF-MAST,NEW) погрузчика электрического Hyundai HBF20/25/30C-7
3-SPOOL HYDRAULIC PIPING(TF-MAST,NEW) погрузчика электрического Hyundai HBF20/25/30C-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7181
Наименование:3-SPOOL HYDRAULIC PIPING(TF-MAST,NEW)
Версия:2008. 1.31 REV.8A

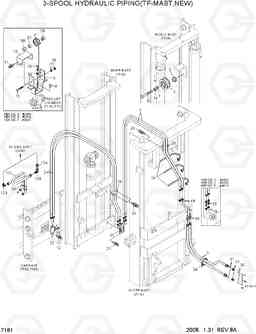

3-SPOOL HYDRAULIC PIPING(TF-MAST,NEW) HBF20/25/30C-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | 3-SPOOL PIPING | 1 |
HBF20C-7
|
|
| * | @ | 3-SPOOL PIPING | 1 |
HBF25C-7
|
|
| * | @ | 3-SPOOL PIPING | 1 |
HBF30C-7
|
|
| 1 | P910-064043 | Шланг в сборе | 2 |
TF370
|
|
| 1 | P910-064047 | Шланг в сборе | 2 |
TF400
|
|
| 1 | P910-064051 | Шланг в сборе | 2 |
TF430
|
|
| 1 | P910-064055 | Шланг в сборе | 2 |
TF450
|
|
| 1 | P910-064057 | Шланг в сборе | 2 |
TF470
|
|
| 1 | P910-064061 | Шланг в сборе | 2 |
TF500
|
|
| 1 | P910-064069 | Шланг в сборе | 2 |
TF550
|
|
| 1 | P910-064077 | Шланг в сборе | 2 |
TF600
|
|
| 1 | P910-064084 | Шланг в сборе | 2 |
TF650
|
|
| 1 | P910-064092 | Шланг в сборе | 2 |
TF700
|
|
| 10 | 34FG-90270 | Крышка | 1 | ||
| 101 | P933-064007 | Шланг в сборе | 1 |
HBF20/25C-7
|
|
| 101 | P933-064006 | Шланг в сборе | 1 |
HBF30C-7
|
|
| 102 | P933-064011 | Шланг в сборе | 1 |
HBF20/25C-7
|
|
| 102 | P933-064010 | Шланг в сборе | 1 |
HBF30C-7
|
|
| 102 | P933-064011 | Шланг в сборе | 1 |
HBF30C-7
|
|
| 103 | 31FG-80400 | Колено 90 | 1 |
2.0/2.5TON,S/S
|
|
| 103 | 31FG-80400 | Колено 90 | 1 |
3.0TON,S/SHIFT
|
|
| 103 | 31FG-80700 | Колено 90 | 1 |
3.0TON,S/SHIFT
|
|
| 104 | X500-310002 | Разъем | 1 | ||
| 105 | X850-525200 | Колено 90, поворотный, ORFS | 1 | ||
| 11 | S035-081522 | Болт | 4 | ||
| 12 | S037-102522 | Болт | 2 | ||
| 13 | S017-120452 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 14 | S411-120002 | Шайба пружинная | 2 | ||
| 15 | S017-101402 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S275-100002 | Гайка самоблокирующаяся | 1 | ||
| 17 | S403-102002 | Плоская шайба | 1 | ||
| 18 | 31FG-80200 | Разъем долго | 2 |
HBF20C-7
|
|
| 18 | 31FG-80210 | Соединитель | 2 |
HBF20C-7
|
|
| 18 | 31FG-80200 | Разъем долго | 2 |
HBF25C-7
|
|
| 18 | 31FG-80210 | Соединитель | 2 |
HBF25C-7
|
|
| 18 | 31FG-80200 | Разъем долго | 2 |
HBF30C-7
|
|
| 18 | 31FG-80210 | Соединитель | 2 |
HBF30C-7
|
|
| 19 | 31FG-80430 | Гайка | 2 | ||
| 2 | P910-064038 | Шланг в сборе | 2 |
TF370
|
|
| 2 | P910-064040 | Шланг в сборе | 2 |
TF400
|
|
| 2 | P910-064042 | Шланг в сборе | 2 |
TF430
|
|
| 2 | P910-064043 | Шланг в сборе | 2 |
TF450
|
|
| 2 | P910-064045 | Шланг в сборе | 2 |
TF470
|
|
| 2 | P910-064047 | Шланг в сборе | 2 |
TF500
|
|
| 2 | P910-064050 | Шланг в сборе | 2 |
TF550
|
|
| 2 | P910-064054 | Шланг в сборе | 2 |
TF600
|
|
| 2 | P910-064058 | Шланг в сборе | 2 |
TF650
|
|
| 2 | P910-064062 | Шланг в сборе | 2 |
TF700
|
|
| 20 | 34FK-90210 | Трубка | 1 | ||
| 21 | S037-102022 | Болт | 2 | ||
| 22 | 34FK-90400 | BLOCK WA | 1 |
HBF20C-7
|
|
| 22 | 34FK-90401 | блок ва | 1 |
HBF20C-7
|
|
| 22 | 34FK-90400 | BLOCK WA | 1 |
HBF25C-7
|
|
| 22 | 34FK-90401 | блок ва | 1 |
HBF25C-7
|
|
| 22 | 34FK-90400 | BLOCK WA | 1 |
HBF30C-7
|
|
| 22 | 34FK-90401 | блок ва | 1 |
HBF30C-7
|
|
| 23 | X710-100103 | Крышка | 2 | ||
| 24 | S552-050203 | Зажим | 5 | ||
| 25 | 34FG-90260 | Зажим | 1 | ||
| 26 | S035-063526 | Болт | 4 | ||
| 27 | 34FG-90290 | Вставка | 1 | ||
| 28 | 34FG-90250 | контактный шланг шкив | 2 | ||
| 29 | X500-110002 | Разъем | 2 | ||
| 3 | P913-064025 | Шланг в сборе | 2 | ||
| 30 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 31 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 34FG-90201 | Шланг шкив | 2 | ||
| 5 | 31FV-90130 | контактный шланг шкив | 1 | ||
| 6 | S017-120902 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 7 | S441-120006 | Шайба | 1 | ||
| 8 | S471-800162 | Палец | 1 | ||
| 9 | 34FG-90500 | Кронштейн | 1 |
