HYDRAULIC PIPING 1 погрузчика электрического Hyundai HBR14/15/18/20II
HYDRAULIC PIPING 1 погрузчика электрического Hyundai HBR14/15/18/20II со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2030
Наименование:HYDRAULIC PIPING 1
Версия:2004. 4.30 REV.5

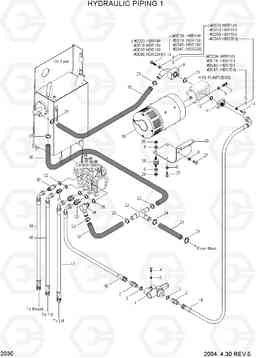

HYDRAULIC PIPING 1 HBR14/15/18/20II
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | B51600120 | PRIORITY V/V | 1 |
HBR14-2
|
|
| 1 | B51600150 | Датчик | 1 |
HBR14-2
|
|
| 1 | B51600120 | PRIORITY V/V | 1 |
HBR15-2
|
|
| 1 | B51600150 | Датчик | 1 |
HBR15-2
|
|
| 1 | B51600120 | PRIORITY V/V | 1 |
HBR18-2
|
|
| 1 | B51600150 | Датчик | 1 |
HBR18-2
|
|
| 1 | B51600120 | PRIORITY V/V | 1 |
HBR20-2
|
|
| 1 | B51600150 | Датчик | 1 |
HBR20-2
|
|
| 10 | 2Q1103400 | Кольцо уплотнительное (О-кольцо) | 1 |
HBR14-2
|
|
| 10 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 |
HBR14-2
|
|
| 10 | 2Q1103400 | Кольцо уплотнительное (О-кольцо) | 1 |
HBR15-2
|
|
| 10 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 |
HBR15-2
|
|
| 10 | 2Q1103400 | Кольцо уплотнительное (О-кольцо) | 1 |
HBR18-2
|
|
| 10 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 |
HBR18-2
|
|
| 10 | 2Q1103400 | Кольцо уплотнительное (О-кольцо) | 1 |
HBR20-2
|
|
| 10 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 |
HBR20-2
|
|
| 11 | F630500250 | FLANGE ASSY | 1 |
HBR14-2
|
|
| 11 | F630500270 | FLANGE ASSY | 1 |
HBR14-2
|
|
| 11 | F630500250 | FLANGE ASSY | 1 |
HBR15-2
|
|
| 11 | F630500270 | FLANGE ASSY | 1 |
HBR15-2
|
|
| 11 | F630500250 | FLANGE ASSY | 1 |
HBR18-2
|
|
| 11 | F630500270 | FLANGE ASSY | 1 |
HBR18-2
|
|
| 11 | F630500250 | FLANGE ASSY | 1 |
HBR20-2
|
|
| 11 | F630500270 | FLANGE ASSY | 1 |
HBR20-2
|
|
| 13 | 207306016 | Болт с шестигранной головкой (под шестигранник) | 2 |
HBR14-2
|
|
| 13 | 207306016 | Болт с шестигранной головкой (под шестигранник) | 2 |
HBR15-2
|
|
| 13 | 207306016 | Болт с шестигранной головкой (под шестигранник) | 2 |
HBR18-2
|
|
| 13 | 207306016 | Болт с шестигранной головкой (под шестигранник) | 2 |
HBR20-2
|
|
| 14 | 207306010 | Болт с шестигранной головкой (под шестигранник) | 4 |
HBR14-2
|
|
| 14 | S015-080302 | Болт с шестигранной головкой (под шестигранник) | 6 |
HBR14-2
|
|
| 14 | 207306010 | Болт с шестигранной головкой (под шестигранник) | 4 |
HBR15-2
|
|
| 14 | S015-080302 | Болт с шестигранной головкой (под шестигранник) | 6 |
HBR15-2
|
|
| 14 | 207306010 | Болт с шестигранной головкой (под шестигранник) | 4 |
HBR18-2
|
|
| 14 | S015-080302 | Болт с шестигранной головкой (под шестигранник) | 6 |
HBR18-2
|
|
| 14 | 207306010 | Болт с шестигранной головкой (под шестигранник) | 4 |
HBR20-2
|
|
| 14 | S015-080302 | Болт с шестигранной головкой (под шестигранник) | 6 |
HBR20-2
|
|
| 15 | 27Q008512 | HOSE-HP | 1 | ||
| 16 | 27Q008508 | HOSE-HP | 1 | ||
| 17 | 27Q008536 | HOSE-HP | 1 |
HBR14-2
|
|
| 17 | 27Q008540 | HOSE-HP | 1 |
HBR15/18/20-2
|
|
| 18 | 27Q004536 | HOSE-HP | 2 |
HBR14-2
|
|
| 18 | 27Q004540 | HOSE-HP | 2 |
HBR15/18/20-2
|
|
| 19 | 8201250300 | HOSE-LP | 2 | ||
| 2 | 28K310312 | Соединитель | 2 | ||
| 20 | 8201250190 | HOSE-LP | 1 | ||
| 21 | 8201191550 | HOSE-LP | 1 |
HBR14-2
|
|
| 21 | 8201191750 | HOSE-LP | 1 |
HBR15/18/20-2
|
|
| 22 | 5661023000 | RETURN PIPE | 1 | ||
| 23 | 2C3202400 | Зажим | 6 | ||
| 24 | 2C3201600 | Зажим | 2 | ||
| 25 | @ | HYD PUMP MOTOR ASSY | 1 |
SEE 1060
|
|
| 26 | B21110160 | BRACKET-MOTOR | 1 | ||
| 27 | 201510015 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | 1191000300 | CUSHION | 4 | ||
| 29 | 221308000 | Гайка | 8 | ||
| 3 | 2Q4691000 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 30 | 28K110308 | Соединитель | 1 | ||
| 31 | 28K110408 | Соединитель | 1 | ||
| 32 | 2Q1101400 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 33 | 28K110303 | Соединитель | 2 | ||
| 34 | B51610010 | Колено 90 | 1 | ||
| 35 | 2Q1101800 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 4 | 201508055 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 5 | 233308000 | Шайба пружинная | 5 |
HBR14-2
|
|
| 5 | S411-080002 | Шайба пружинная | 11 |
HBR14-2
|
|
| 5 | 233308000 | Шайба пружинная | 5 |
HBR15-2
|
|
| 5 | S411-080002 | Шайба пружинная | 11 |
HBR15-2
|
|
| 5 | 233308000 | Шайба пружинная | 5 |
HBR18-2
|
|
| 5 | S411-080002 | Шайба пружинная | 11 |
HBR18-2
|
|
| 5 | 233308000 | Шайба пружинная | 5 |
HBR20-2
|
|
| 5 | S411-080002 | Шайба пружинная | 11 |
HBR20-2
|
|
| 6 | @ | HYDRAULIC PUMP | 1 |
SEE 3030
|
|
| 7 | 203310025 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 8 | 233310000 | Шайба пружинная | 12 |
HBR14-2
|
|
| 8 | S411-100002 | Шайба пружинная | 6 |
HBR14-2
|
|
| 8 | 233310000 | Шайба пружинная | 12 |
HBR15-2
|
|
| 8 | S411-100002 | Шайба пружинная | 6 |
HBR15-2
|
|
| 8 | 233310000 | Шайба пружинная | 12 |
HBR18-2
|
|
| 8 | S411-100002 | Шайба пружинная | 6 |
HBR18-2
|
|
| 8 | 233310000 | Шайба пружинная | 12 |
HBR20-2
|
|
| 8 | S411-100002 | Шайба пружинная | 6 |
HBR20-2
|
|
| 9 | B21640010 | PIPE WA-SUCTION | 1 |
HBR14-2
|
|
| 9 | B21640011 | SUCTION PIPE | 1 |
HBR14-2
|
|
| 9 | B21640010 | PIPE WA-SUCTION | 1 |
HBR15-2
|
|
| 9 | B21640011 | SUCTION PIPE | 1 |
HBR15-2
|
|
| 9 | B21640010 | PIPE WA-SUCTION | 1 |
HBR18-2
|
|
| 9 | B21640011 | SUCTION PIPE | 1 |
HBR18-2
|
|
| 9 | B21640010 | PIPE WA-SUCTION | 1 |
HBR20-2
|
|
| 9 | B21640011 | SUCTION PIPE | 1 |
HBR20-2
|
|
| N12 | 2Q1102400 | Кольцо уплотнительное (О-кольцо) | 1 |
