Гидроразводка (гидросистема) погрузчика электрического Hyundai HBR20/25-7
Гидроразводка (гидросистема) погрузчика электрического Hyundai HBR20/25-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2030
Наименование:MAIN HYDRAULIC PIPING
Версия:2010. 4.30 REV.10D

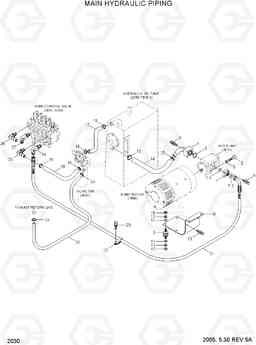

MAIN HYDRAULIC PIPING HBR20/25-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S201-081006 | Гайка | 8 | ||
| 11 | S403-081006 | Плоская шайба | 8 | ||
| 12 | S411-080006 | Шайба пружинная | 8 | ||
| 13 | S037-102026 | Болт | 4 | ||
| 14 | P760-043040 | Рукав высокого давления (РВД) | 1 | ||
| 15 | S520-040000 | Зажим | 2 |
HBR20-7
|
|
| 15 | S572-400006 | Зажим | 4 |
HBR20-7
|
|
| 15 | S520-040000 | Зажим | 2 |
HBR25-7
|
|
| 15 | S572-400006 | Зажим | 4 |
HBR25-7
|
|
| 16 | P760-031045 | Рукав высокого давления (РВД) | 1 |
HBR20-7 ISO
|
|
| 16 | P760-031050 | Рукав высокого давления (РВД) | 1 |
HBR20-7 ISO
|
|
| 16 | P760-031045 | Рукав высокого давления (РВД) | 1 |
HBR25-7 ISO
|
|
| 16 | P760-031050 | Рукав высокого давления (РВД) | 1 |
HBR25-7 ISO
|
|
| 16 | P760-031092 | Рукав высокого давления (РВД) | 1 |
HBR20-7 USER
|
|
| 16 | P760-031085 | Рукав высокого давления (РВД) | 1 |
HBR20-7 USER
|
|
| 16 | P760-031092 | Рукав высокого давления (РВД) | 1 |
HBR25-7 USER
|
|
| 16 | P760-031085 | Рукав высокого давления (РВД) | 1 |
HBR25-7 USER
|
|
| 17 | P760-031023 | Рукав высокого давления (РВД) | 1 | ||
| 18 | S520-032000 | Зажим | 4 | ||
| 19 | 31FP-20050 | ELBOW-SWIVEL 90 | 1 |
HBR20-7
|
|
| 19 | X520-110003 | Штуцер 90 orfs | 1 |
HBR20-7
|
|
| 19 | 31FP-20050 | ELBOW-SWIVEL 90 | 1 |
HBR25-7
|
|
| 19 | X520-110003 | Штуцер 90 orfs | 1 |
HBR25-7
|
|
| 2 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 20 | B51610010 | Колено 90 | 1 |
HBR20-7
|
|
| 20 | 31FM-20010 | Колено 90 | 1 |
HBR20-7
|
|
| 20 | B51610010 | Колено 90 | 1 |
HBR25-7
|
|
| 20 | 31FM-20010 | Колено 90 | 1 |
HBR25-7
|
|
| 21 | P930-085023 | Шланг в сборе | 1 |
ISO PATTERN
|
|
| 21 | P930-085027 | Шланг в сборе | 1 |
USER PATTERN
|
|
| 22 | S543-240002 | Зажим трубки | 1 | ||
| 23 | S035-081516 | Болт | 1 | ||
| 24 | S520-027000 | Зажим | 2 | ||
| 25 | 31FA-10680 | HOSE-LOW | 1 |
HBR20-7
|
|
| 25 | 31FA-10720 | HOSE-LOW | 1 |
HBR25-7
|
|
| 26 | 31N8-40310 | Колено 90, ORFS, долго | 1 |
USER PATTERN
|
|
| 27 | B51610010 | Колено 90 | 1 |
USER PATTERN
|
|
| 3 | S411-100006 | Шайба пружинная | 2 | ||
| 4 | B21640011 | SUCTION PIPE | 1 | ||
| 5 | S632-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 6 | S035-083026 | Болт | 6 | ||
| 7 | 31FP-20020 | FLANGE ASSY | 1 | ||
| 7-1 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7-2 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | B21110160 | BRACKET-MOTOR | 1 | ||
| 9 | 1191000300 | CUSHION | 4 |
