HOSE REEL ASSY гидравлического подъёмного крана колесного Hyundai HC25E
HOSE REEL ASSY гидравлического подъёмного крана колесного Hyundai HC25E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:HOSE REEL ASSY
Версия:

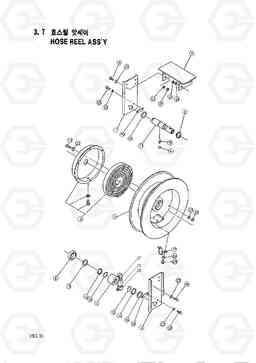

HOSE REEL ASSY HC25E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31A1-05001 | HOSE REEL ASSY | 0 | ||
| 1 | 31A1-06100 | DRUM WELDING ASSY | 1 | ||
| 10 | 31A1-06390 | PLATE,KEY | 2 | ||
| 11 | 31A1-06400 | Вал | 1 | ||
| 12 | 31A1-06410 | Картер (корпус) | 1 | ||
| 13 | 31A1-06420 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | 31A1-06430 | RING,BACKUP | 2 | ||
| 15 | S601-035004 | Кольцо | 2 | ||
| 16 | S601-030004 | RETAINING RING | 1 | ||
| 17 | 31A1-06440 | BAND | 1 | ||
| 18 | S015-080252 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 19 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 2 | 31A1-06210 | SPRING ASSY | 1 | ||
| 20 | S015-080102 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 21 | S205-081002 | Гайка | 14 | ||
| 22 | S403-083002 | Плоская шайба | 14 | ||
| 23 | S411-080002 | Шайба пружинная | 18 | ||
| 24 | S411-060002 | Шайба пружинная | 2 | ||
| 25 | S015-060162 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | 31A1-06470 | SWIVEL WASHER | 1 | ||
| 27 | 31A1-06480 | 90 ELBOW(PT1/2XPT1/2) | 1 | ||
| 28 | 31A1-06490 | CONNECTOR(PT1/2XPT1/2) | 1 | ||
| 29 | 31A1-06500 | 90 ELBOW(PF1/2XPT1/2) | 1 | ||
| 3 | 31A1-06300 | Кольцо стопорное | 1 | ||
| 30 | 31A1-06510 | HOSE PROTECTOR | 1 | ||
| 4 | 31A1-06310 | PIN,SPRING STOPPER | 1 | ||
| 5 | 31A1-06320 | SPRING,STOPPER | 1 | ||
| 6 | 31A1-06330 | Подшипник | 1 | ||
| 7 | 31A1-06340 | SUPPORT PLATE(LH) | 1 | ||
| 8 | 31A1-06350 | Кронштейн | 1 | ||
| 9 | 31A1-06380 | SUPPORT PLATE(RH) | 1 |
