OUTRIGGER ASSY гидравлического подъёмного крана колесного Hyundai HC25E
OUTRIGGER ASSY гидравлического подъёмного крана колесного Hyundai HC25E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:8010
Наименование:OUTRIGGER ASSY
Версия:

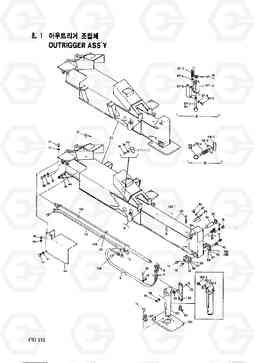

OUTRIGGER ASSY HC25E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| * | 24800X172F13 | OUTRIGGER ASSY | 1 | ||
| 100 | 24829N98D2 | FLOAT | 4 | ||
| 102 | 24829X47 | BEAM WA | 4 | ||
| 103-1 | 24838N5F2 | VERTICAL CYL ASSY | 4 | ||
| 103-3 | S107-080554 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 104 | 24838U46F10 | Гидроцилиндр | 4 | ||
| 107 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 108 | S017-100452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 109 | 51A1-1000 | RUBBER PAD | 4 | ||
| 110 | S552-050203 | Зажим | 8 | ||
| 111 | 51A1-10080 | SLIDING PAD | 4 | ||
| 112 | S145-080302 | Винт с потайной головкой | 8 | ||
| 13 | S017-160454 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 14 | S651-810002 | Масленка | 16 | ||
| 18 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 37 | ||
| 19 | S411-080002 | Шайба пружинная | 39 | ||
| 21 | 24819T154 | Палец | 4 | ||
| 24 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 26 | S601-050004 | Кольцо | 8 | ||
| 29 | 2419T2890 | Палец | 4 | ||
| 30 | S601-020004 | RETAINING RING | 4 | ||
| 35 | S017-120202 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 36 | S411-120002 | Шайба пружинная | 8 | ||
| 37 | 24819T161 | Палец | 8 | ||
| 38 | S107-100254 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 39 | S411-100002 | Шайба пружинная | 16 | ||
| 41 | S403-082002 | Плоская шайба | 13 | ||
| 49 | 24816T1172 | Зажим | 4 | ||
| 53 | 24829J158F2 | OUTRIGGER BOX MTG | 1 | ||
| 58 | 24818P1183 | TUBE LINE | 4 | ||
| 60 | 2416T11306 | Кронштейн | 8 | ||
| 63 | 51A1-10051 | Кронштейн | 4 | ||
| 64 | 51A1-10031 | Крышка | 3 | ||
| 66 | 24820T274D1 | Прокладка | 8 | ||
| 67 | 24820T274D2 | Прокладка | 8 | ||
| 68 | 24820T274D3 | Прокладка | 8 | ||
| 7 | P020-430002 | Колено 90 | 8 | ||
| 70 | S017-160252 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 8 | P010-430002 | Соединитель | 8 | ||
| 85 | 2414T2512 | Крышка | 4 | ||
| 86 | S015-060122 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 87 | S411-060002 | Шайба пружинная | 4 | ||
| 94 | 51A1-1004 | Палец | 4 | ||
| 95 | S205-081002 | Гайка | 11 | ||
| 97 | 24100N3892F2 | FLOAT LOCK ASSY | 4 | ||
| 97-10 | ZW22K06000 | Стопорная шайба (кольцо) | 4 | ||
| 97-2 | 2419P2226 | Палец | 1 | ||
| 97-3 | 2417T599 | Пружина | 1 | ||
| 97-4 | 2414P4834 | SPRING CASE | 1 | ||
| 97-6 | 2414T3344 | Крышка | 1 | ||
| 97-7 | S015-060102 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 97-8 | S411-060002 | Шайба пружинная | 4 | ||
| 98 | 24800P58F4 | Палец | 4 | ||
| 98-2 | 24814P184 | Картер (корпус) | 1 | ||
| 98-3 | 2419T2705 | Палец | 1 | ||
| 98-4 | 2417T425 | Пружина | 1 | ||
| 98-7 | 24819T182 | Палец | 1 | ||
| N103-2 | 2483U301D2F1 | OUTRIGGER CHECK VALVE | 1 | ||
| N105 | 24816P995 | Шайба упорная / Прокладка | 4 | ||
| N106 | 24816P994 | Шайба упорная / Прокладка | 4 | ||
| N6 | 2420R489D2 | Рукав высокого давления (РВД) | 4 | ||
| N9 | 2444Z1966D1 | TUBE SPIRAL | 8 | ||
| N93 | 2406N930 | Тяга поворотная | 4 |
