HOSE REEL ASSY(SMALL) 1 гидравлического подъёмного крана колесного Hyundai HC50E
HOSE REEL ASSY(SMALL) 1 гидравлического подъёмного крана колесного Hyundai HC50E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3200
Наименование:HOSE REEL ASSY(SMALL) 1
Версия:

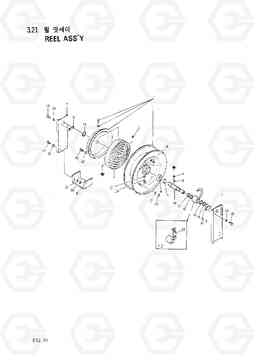

HOSE REEL ASSY(SMALL) 1 HC50E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | CH0535014 | Вал | 1 | ||
| 11 | CH0399015A | Картер (корпус) в сборе | 1 | ||
| 12 | OR-32P | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 13 | BR-32P | RING BACK-UP | 2 | ||
| 14 | RR-35CS | RING RETAINING | 2 | ||
| 15 | RR-30CS | RING RETAINING | 1 | ||
| 16 | CH0450018 | BAND | 1 | ||
| 17 | HB-0825 | Болт | 8 | ||
| 18 | HB-0816 | Болт | 6 | ||
| 19 | HB-0810 | Болт | 4 | ||
| 2 | CH0339006 | Пружина | 1 | ||
| 20 | HN-08 | Гайка | 14 | ||
| 21 | PW-08 | Шайба | 14 | ||
| 22 | SW-08 | Шайба пружинная | 18 | ||
| 23 | SW-06 | Шайба пружинная | 2 | ||
| 24 | HB-0616 | Болт | 2 | ||
| 25 | CH0399021 | Шайба | 1 | ||
| 3 | CH0288006 | Кольцо стопорное | 1 | ||
| 4 | CH0288007 | Палец | 1 | ||
| 5 | CH0170017 | Пружина | 1 | ||
| 6 | BB-6007 | Подшипник | 1 | ||
| 7 | CH0399011 | FRAME A | 2 | ||
| 8 | CH0399012 | Пластина | 1 | ||
| 9 | CH0399013 | PLATE KEY | 2 | ||
| N* | 24100U646F1 | HOSE REEL ASSY(SMALL) | 1 | ||
| N1 | CH0339001A | DRUM ASSY | 1 |
