BOOM TELESCOPE SYSTEM гидравлического подъёмного крана колесного Hyundai HC50E
BOOM TELESCOPE SYSTEM гидравлического подъёмного крана колесного Hyundai HC50E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3220
Наименование:BOOM TELESCOPE SYSTEM
Версия:

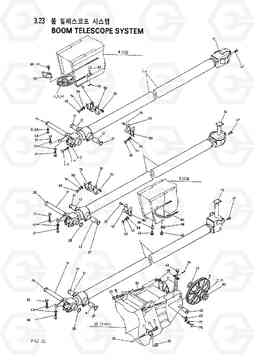

BOOM TELESCOPE SYSTEM HC50E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1-2 | 2436U961F3 | PILOT CHECK VALVE | 1 | ||
| 1-3 | S017-100702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-4 | ZW22K10000 | Шайба пружинная | 4 | ||
| 12 | 2419T3910D1 | Палец | 2 | ||
| 13 | 2419T3910D2 | Палец | 2 | ||
| 15 | 2419T3912 | Палец | 1 | ||
| 16 | 2419T3911D1 | Палец | 1 | ||
| 17 | 2419T3911D2 | Палец | 1 | ||
| 18 | 2419T2725 | Палец | 1 | ||
| 21 | 2419T3913 | Палец | 2 | ||
| 22 | 2419T2711 | Палец | 2 | ||
| 24 | 2420T3864 | NUT SPHERICAL | 1 | ||
| 25 | S206-361002 | Гайка | 2 | ||
| 27 | S602-070004 | Кольцо | 6 | ||
| 28 | S602-065004 | Кольцо | 4 | ||
| 29 | S601-040004 | Кольцо стопорное | 1 | ||
| 31 | 2416P7808 | Кронштейн | 1 | ||
| 35 | S145-080202 | Винт с потайной головкой | 8 | ||
| 37 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S107-160304 | Deleted... | 2 | ||
| 42 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 43 | S205-121002 | Гайка | 7 | ||
| 46 | 2418T11122 | Пластина | 2 | ||
| 47 | S107-120254 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 52 | 2429R188 | SLIDING PAD | 4 | ||
| 6 | 2407N253 | SHEAVE | 1 | ||
| 61 | 2419T3910D4 | Палец | 2 | ||
| 62 | 2419T4463 | Палец | 2 | ||
| 63 | 2419T4456 | Палец | 1 | ||
| 64 | S461-500362 | Палец | 5 | ||
| 66 | 2414T3255 | ROPE GUIDE | 2 | ||
| 7 | 2425U107D5 | Подшипник | 2 | ||
| 71 | S205-161002 | Гайка | 1 | ||
| 72 | 2420T3651D3 | Прокладка | 2 | ||
| 73 | 24100N2614F9 | CYL GUIDE ROLLER ASSY | 1 | ||
| 74 | 24100N3164F6 | CYL GUIDE ROLLER ASSY | 1 | ||
| 75 | 24100N2615F14 | CYLINDER GUIDE ASSY | 1 | ||
| 76 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 77 | S411-080002 | Шайба пружинная | 4 | ||
| 79 | 2416P10067D1 | PAD CARRIER | 2 | ||
| 8 | 2425U107D1 | BEARING ROLLER | 1 | ||
| 80 | 2416P10067D2 | PAD CRRIER | 2 | ||
| 81 | 2420T5569 | SPHERICAL NUT | 2 | ||
| 83 | 2420T3651D5 | Прокладка | 2 | ||
| 84 | 2430R207D3 | WIRE ROPE | 1 | ||
| 85 | 2430R178D9 | WIRE ROPE | 1 | ||
| 89 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 90 | 2418T5373C2 | Шайба | 12 | ||
| 91 | S111-120452 | Комплект винтов шестигранников (торцевой ключ) | 1 | ||
| 92 | 2420T6079 | Винт | 2 | ||
| 93 | S411-100002 | Шайба пружинная | 8 | ||
| 95 | S601-095004 | Кольцо | 4 | ||
| N1 | 24100U286F2 | TELESCOPING CYL ASSY | 3 | ||
| N1-1 | 2438U779F2 | Гидроцилиндр | 1 | ||
| N5 | 2407N285 | SHEAVE | 2 | ||
| N82 | 2414P4769 | ROPE GUARD | 1 |
