AIR COMPRESSOR 1 гидравлического подъёмного крана колесного Hyundai HC50E

Код подсистемы:D061

Наименование:AIR COMPRESSOR 1

Версия:

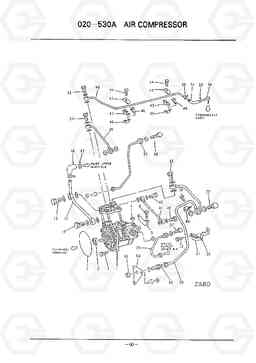

AIR COMPRESSOR 1 HC50E

Поз.	Код	Наименование	Кол	Прим.
*	020-530A	AIR COMPRESSOR	1
1	ME092477	AIR COMP ASSY	1
10	ME067454	PIPE AIR SUCTION	1
12	3117512101	BOLT UNION	2
12	MF660071	Прокладка	AR
16	3127538400	HOSE RUBBER AIR SUCTION	1
17	MS666012	CLAMP HOSE D=30	AR
2	MH035605	Кольцо уплотнительное (О-кольцо)	1
20	ME091617	PIPE AIR OUTLET	1
22	3097506600	Откидной (рым, с ушком, с петлей) болт (винт)	2
22	MF660070	Прокладка	AR
25	ME066580	PIPE UNLOADER	1
26	ME067984	PIPE UNLOAD	1
27	MF650106	Откидной (рым, с ушком, с петлей) болт (винт)	AR
27	MF660067	Прокладка	AR
28	MH037712	Откидной (рым, с ушком, с петлей) болт (винт)	1
28	MF660067	Прокладка	AR
3	MH025014	Вставка	1
30	ME930149	STAY AIR PIPE	1
31	3127552400	CLIP PIPE D=8 12	1
32	MH000999	Болт с фланцем	2
35	ME091918	PIPE WATER INLET	1
37	MH037087	Болтовое соединение	1
37	MF660065	Прокладка	AR
4	MF476220	KEY WOODRUFF 6X25	AR
40	ME091928	PIPE WATER OUTLET	1
41	ME091925	PIPE WATER	1
42	MH037087	Болтовое соединение	3
42	MF660065	Прокладка	AR
43	MH021219	CLAMP D=6 9	4
44	MF140013	Болт с фланцем	1
45	MH023408	Опора	1
46	MF140023	Болт с фланцем	AR
5	ME090082	BRACKET AIR COMPR.	1
50	MH038270	JOINT	1
51	MH030171	HOSE RUBBER	1
52	MF661008	CLAMP HOSE D=16	AR
6	MH000706	Болт с фланцем	1
60	3127554600	BRACKET-PIPE	1
61	MH037180	JOINT PIPE	1
62	MF430728	NUT JAM 14	AR
62	MF450408	Шайба пружинная	AR
64	MH020804	CLAMP HOS D=12	1
7	MH000932	Болт с фланцем	3
7	MH000825	Болт с фланцем	2
