3-SPOOL HYDRAULIC PIPING(TF-MAST) погрузчика дизельного Hyundai HDF15/18III
3-SPOOL HYDRAULIC PIPING(TF-MAST) погрузчика дизельного Hyundai HDF15/18III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7190
Наименование:3-SPOOL HYDRAULIC PIPING(TF-MAST)
Версия:2004. 4.30 REV.3

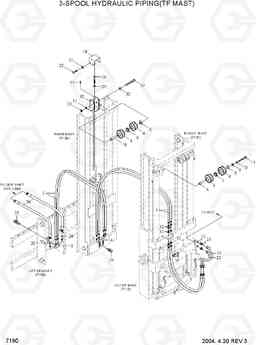

3-SPOOL HYDRAULIC PIPING(TF-MAST) HDF15/18III
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 29N006342 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 1 | 29N006346 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| 1 | 29N006350 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 1 | 29N006356 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 1 | 29N006360 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 1 | 29N006368 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
|
| 1 | 29N006376 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 10 | S411-100002 | Шайба пружинная | 2 | ||
| 11 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 12 | 6600248800 | NIPPLE-LONG | 2 | ||
| 13 | 1131007300 | Гайка | 4 | ||
| 14 | F21523140 | Трубка | 1 |
HDF15-3
|
|
| 14 | F21523141 | Трубка в сборе | 1 |
HDF15-3
|
|
| 14 | F21523140 | Трубка | 1 |
HDF18-3
|
|
| 14 | F21523141 | Трубка в сборе | 1 |
HDF18-3
|
|
| 15 | FMC0300720B-01 | Кронштейн | 1 | ||
| 16 | F42500030 | Палец | 1 | ||
| 17 | S491-080202 | Палец | 1 | ||
| 18 | F53533010 | Крышка | 1 | ||
| 19 | F21523130 | PIPE ASSY | 1 |
HDF15-3
|
|
| 19 | F21523131 | Трубка в сборе | 1 |
HDF15-3
|
|
| 19 | F21523130 | PIPE ASSY | 1 |
HDF18-3
|
|
| 19 | F21523131 | Трубка в сборе | 1 |
HDF18-3
|
|
| 2 | 29N006337 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 2 | 29N006341 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 2 | 29N006342 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| 2 | 29N006344 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 2 | 29N006346 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 2 | 29N006353 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 20 | P290-100103 | CAP | 2 | ||
| 21 | P010-310005 | Соединитель | 2 | ||
| 22 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 23 | F21640111 | PIPE-ATTACH | 1 | ||
| 24 | F21640121 | PIPE-ATTACH | 1 | ||
| 25 | S035-081522 | Болт | 8 | ||
| 26 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27 | S017-101002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 3 | 29N106317 | HOSE ASSY-THD 0X0 | 2 | ||
| 31 | S411-120002 | Шайба пружинная | 1 | ||
| 32 | S403-102002 | Плоская шайба | 1 | ||
| 33 | S275-100002 | Гайка самоблокирующаяся | 1 | ||
| 34 | F53561020 | Шланг в сборе | 2 |
OPTION
|
|
| 4 | F42500010 | Шланг шкив | 4 | ||
| 5 | F42500020 | Палец | 1 | ||
| 6 | F42500040 | Фланец | 2 | ||
| 8 | F42500050 | Вставка | 1 | ||
| 9 | 232110000 | Шайба | 1 | ||
| N1 | 29N006354 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| N2 | 29N006339 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| N2 | 29N006349 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
