HYDRAULIC PIPING 3 погрузчика дизельного Hyundai HDF15/18-5
HYDRAULIC PIPING 3 погрузчика дизельного Hyundai HDF15/18-5 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:HYDRAULIC PIPING 3
Версия:2004.12.31 REV.1

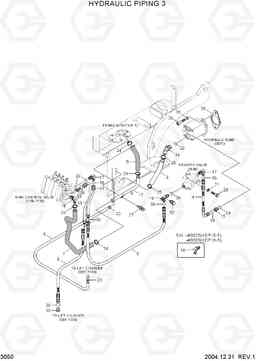

HYDRAULIC PIPING 3 HDF15/18-5
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FW-20041 | PIPE WA-LIFT | 1 | ||
| 11 | 31FW-20031 | PIPE WA-MAIN | 1 | ||
| 12 | 31FU-20020 | Трубка | 1 | ||
| 14 | 31FD-00110 | Штуцер -90 | 1 | ||
| 15 | X500-110003 | Разъем | 1 | ||
| 16 | 31FW-20060 | Колено 90 | 1 |
HDF15-5
|
|
| 16 | 31NB-10600 | TEE-SWIVEL, RUN TYPE | 1 |
HDF15-5
|
|
| 16 | 31FW-20060 | Колено 90 | 1 |
HDF18-5
|
|
| 16 | 31NB-10600 | TEE-SWIVEL, RUN TYPE | 1 |
HDF18-5
|
|
| 17 | 31FG-20070 | Колено 90 | 2 |
HDF15-5
|
|
| 17 | 31FG-20070 | Колено 90 | 3 |
HDF15-5
|
|
| 17 | 31FG-20070 | Колено 90 | 2 |
HDF18-5
|
|
| 17 | 31FG-20070 | Колено 90 | 3 |
HDF18-5
|
|
| 18 | 31FJ-20020 | Колено 90 | 1 | ||
| 19 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 21 | S411-080002 | Шайба пружинная | 2 | ||
| 22 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S572-250006 | Зажим | 2 | ||
| 24 | S572-360002 | хомут, тип провода | 4 | ||
| 25 | S572-480006 | Зажим | 2 | ||
| 26 | 31FJ-20070 | Прокладка | 1 | ||
| 27 | S035-081522 | Болт | 1 | ||
| 28 | S015-080502 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | P760-053025 | HOSE-RUBBER LOW | 1 |
HDF15-5
|
|
| 3 | P760-053027 | HOSE-RUBBER LOW | 1 |
HDF15-5
|
|
| 3 | P760-053025 | HOSE-RUBBER LOW | 1 |
HDF18-5
|
|
| 3 | P760-053027 | HOSE-RUBBER LOW | 1 |
HDF18-5
|
|
| 30 | 213310025 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S411-100006 | Шайба пружинная | 2 | ||
| 32 | F12610120 | Тест связи | 1 |
HDF15-5
|
|
| 32 | 31EK-11130 | COUPLING-SCREW | 1 |
HDF15-5
|
|
| 32 | F12610120 | Тест связи | 1 |
HDF18-5
|
|
| 32 | 31EK-11130 | COUPLING-SCREW | 1 |
HDF18-5
|
|
| 33 | 31FG-20090 | Соединитель | 1 | ||
| 34 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF15-5
|
|
| 34 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF18-5
|
|
| 35 | X700-100104 | Заглушка | 1 |
HDF15-5
|
|
| 35 | X700-100104 | Заглушка | 1 |
HDF18-5
|
|
| 36 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 9 |
HDF15-5
|
|
| 36 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 9 |
HDF18-5
|
|
| 4 | P930-084006 | Шланг в сборе | 1 | ||
| 5 | P913-084026 | Шланг в сборе | 1 |
HDF18-5
|
|
| 5 | P913-084025 | Шланг в сборе | 1 |
HDF18-5
|
|
| 5 | P913-084026 | Шланг в сборе | 1 |
HDF15-5
|
|
| 5 | P913-084025 | Шланг в сборе | 1 |
HDF15-5
|
|
| 6 | P913-085011 | Шланг в сборе | 1 | ||
| 6 | P933-085014 | Шланг в сборе | 1 |
NOT USE
|
|
| 7 | 31FJ-20060 | Шланг | 1 | ||
| 8 | P760-023160 | HOSE-RUBBER LOW | 1 |
HDF15-5
|
|
| 8 | 31FA-10660 | Шланг | 1 |
HDF15-5
|
|
| 8 | P760-023160 | HOSE-RUBBER LOW | 1 |
HDF18-5
|
|
| 8 | 31FA-10660 | Шланг | 1 |
HDF18-5
|
|
| 9 | FHC1005800 | HOSE-LP | 1 |
