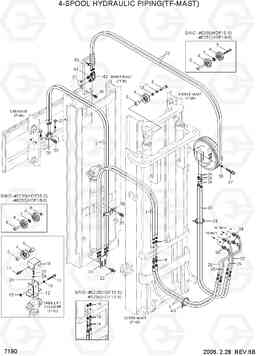

4-SPOOL HYDRAULIC PIPING(TF-MAST) погрузчика дизельного Hyundai HDF15/18-5

Код подсистемы:7190

Наименование:4-SPOOL HYDRAULIC PIPING(TF-MAST)

Версия:2006. 2.28 REV.6B

4-SPOOL HYDRAULIC PIPING(TF-MAST) HDF15/18-5

Поз.	Код	Наименование	Кол	Прим.
1	P910-064041	Шланг в сборе	2	TF370
1	P910-064045	Шланг в сборе	2	TF400
1	P910-064049	Шланг в сборе	2	TF430
1	P910-064053	Шланг в сборе	2	TF450
1	P910-064055	Шланг в сборе	2	TF470
1	P910-064059	Шланг в сборе	2	TF500
1	P910-064067	Шланг в сборе	2	TF550
1	P910-064075	Шланг в сборе	2	TF600
1	P910-064082	Шланг в сборе	2	TF650
1	P910-064090	Шланг в сборе	2	TF700
10	232110000	Шайба	1
11	S411-100002	Шайба пружинная	1
12	FMC0300720B-01	Кронштейн	1
13	S017-101002	Болт с шестигранной головкой (под шестигранник)	1
14	S403-102002	Плоская шайба	1
15	S275-100002	Гайка самоблокирующаяся	1
16	F53533010	Крышка	1
17	S035-081522	Болт	1
18	31FG-80200	Разъем долго	4	HDF15-5
18	31FG-80210	Соединитель	2	HDF15-5
18	31FG-80200	Разъем долго	4	HDF18-5
18	31FG-80210	Соединитель	2	HDF18-5
19	31FG-80430	Гайка	8	HDF15-5
19	31FG-80430	Гайка	2	HDF15-5
19	31FG-80430	Гайка	8	HDF18-5
19	31FG-80430	Гайка	2	HDF18-5
2	P910-064037	Шланг в сборе	2	TF370
2	P910-064039	Шланг в сборе	2	TF400
2	P910-064041	Шланг в сборе	2	TF430
2	P910-064042	Шланг в сборе	2	TF450
2	P910-064044	Шланг в сборе	2	TF470
2	P910-064046	Шланг в сборе	2	TF500
2	P910-064049	Шланг в сборе	2	TF550
2	P910-064053	Шланг в сборе	2	TF600
2	P910-064057	Шланг в сборе	2	TF650
2	P910-064061	Шланг в сборе	2	TF700
20	33FJ-80131	Трубка	1
21	X710-100103	Крышка	4
22	S037-102022	Болт	4
23	33FJ-80140	Трубка	1
24	31FG-80410	Разъем	4	HDF15-5
24	31N5-30050	Соединитель	4	HDF15-5
24	31FG-80410	Разъем	4	HDF18-5
24	31N5-30050	Соединитель	4	HDF18-5
25	33FJ-80151	PIPE WA-ATTACH	2
26	33FJ-80161	PIPE WA-ATTACH	2
27	S017-120502	Болт с шестигранной головкой (под шестигранник)	1
28	S411-120002	Шайба пружинная	1
29	S471-800162	Палец	1
3	P913-064018	Шланг в сборе	2
30	33FG-90210	Зажим	1
31	S035-082032	Болт	2
32	6600363600	катушка для шланга RH	1	TF370-470
32	6600383800	HOSE REEL-RH	1	TF500-700
33	P910-064029	Шланг в сборе	2	TF370
33	P910-064031	Шланг в сборе	2	TF400
33	P910-064033	Шланг в сборе	2	TF430
33	P910-064035	Шланг в сборе	2	TF450
33	P910-064036	Шланг в сборе	2	TF470
33	P910-064039	Шланг в сборе	2	TF500
33	P910-064042	Шланг в сборе	2	TF550
33	P910-064046	Шланг в сборе	2	TF600
33	P910-064050	Шланг в сборе	2	TF650
33	P910-064054	Шланг в сборе	2	TF700
34	S621-012001	Кольцо уплотнительное (О-кольцо)	2
35	X500-310002	Разъем	2
36	S611-012001	Кольцо уплотнительное (О-кольцо)	2
37	S017-120802	Болт с шестигранной головкой (под шестигранник)	2
38	S441-120002	Шайба	2
39	33FG-90310	Кронштейн	1
4	F42500010	Шланг шкив	4	HDF15-5
4	34FG-90201	Шланг шкив	2	HDF15-5
4	F42500010	Шланг шкив	4	HDF18-5
4	34FG-90201	Шланг шкив	2	HDF18-5
40	S037-102552	Болт	2
41	33FJ-80170	Колено 90	1
42	33FJ-80180	Колено 90, долго	1
43	S552-102370	Зажим	4
5	F42500020	Палец	1	HDF15-5
5	F42500020	Палец	1	HDF18-5
6	F42500030	Палец	1	HDF15-5
6	34FG-90310	контактный шланг шкив	2	HDF15-5
6	F42500030	Палец	1	HDF18-5
6	34FG-90310	контактный шланг шкив	2	HDF18-5
7	F42500040	Фланец	2	HDF15-5
7	F42500040	Фланец	2	HDF18-5
8	F42500050	Вставка	1	HDF15-5
8	34FG-90330	Вставка	1	HDF15-5
8	F42500050	Вставка	1	HDF18-5
8	34FG-90330	Вставка	1	HDF18-5
9	S017-100752	Болт с шестигранной головкой (под шестигранник)	1	HDF15-5
9	S017-100602	Болт с шестигранной головкой (под шестигранник)	1	HDF15-5
9	S017-100752	Болт с шестигранной головкой (под шестигранник)	1	HDF18-5
9	S017-100602	Болт с шестигранной головкой (под шестигранник)	1	HDF18-5
99	672563	SEAL KIT-H/REEL	1	NOT SHOWN
