3-SPOOL HYDRAULIC PIPING(3 STAGE) погрузчика дизельного Hyundai HDF15/18
3-SPOOL HYDRAULIC PIPING(3 STAGE) погрузчика дизельного Hyundai HDF15/18 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7190
Наименование:3-SPOOL HYDRAULIC PIPING(3 STAGE)
Версия:2001.12.12 REV.2

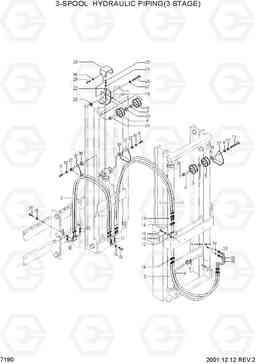

3-SPOOL HYDRAULIC PIPING(3 STAGE) HDF15/18
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 29N006342 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 1 | 29N006346 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| 1 | 29N006350 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 1 | 29N006356 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 1 | 29N006360 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 1 | 29N006368 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
|
| 1 | 29N006376 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 1 | 29N006388 | HOSE ASSY-THD 0X0 | 2 |
TF650
|
|
| 10 | 233310000 | Шайба пружинная | 3 | ||
| 10 | S411-100002 | Шайба пружинная | 3 | ||
| 11 | 201510085 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 11 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 12 | B51521961 | BRACKET-ATT | 1 | ||
| 13 | 6600248800 | NIPPLE-LONG | 2 | ||
| 14 | 1131007300 | Гайка | 4 | ||
| 15 | 201508020 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 15 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | 233308000 | Шайба пружинная | 2 | ||
| 16 | S411-080002 | Шайба пружинная | 2 | ||
| 17 | FMC0200250 | Трубка | 1 |
HDF15
|
|
| 17 | FMC0200310 | Трубка | 1 |
HDF15
|
|
| 17 | F21523140 | Трубка | 1 |
HDF15
|
|
| 17 | FMC0200250 | Трубка | 1 |
HDF18
|
|
| 17 | FMC0200310 | Трубка | 1 |
HDF18
|
|
| 17 | F21523140 | Трубка | 1 |
HDF18
|
|
| 18 | 201508016 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 18 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | FMC0300720B-01 | Кронштейн | 1 | ||
| 2 | 29N006337 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 2 | 29N006341 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 2 | 29N006342 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| 2 | 29N006344 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 2 | 29N006346 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 2 | 29N006353 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 2 | 29N006361 | HOSE ASSY-THD 0X0 | 2 |
TF650
|
|
| 20 | 201512070 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 20 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | 233312000 | Шайба пружинная | 1 | ||
| 21 | S411-120002 | Шайба пружинная | 1 | ||
| 22 | 246116020 | Палец | 1 | ||
| 22 | S491-080202 | Палец | 1 | ||
| 23 | F42500050 | Вставка | 1 |
HDF15
|
|
| 23 | F42500050 | Вставка | 1 |
HDF18
|
|
| 24 | FMC0300710 | Палец | 1 |
HDF15
|
|
| 24 | F42500030 | Палец | 1 |
HDF15
|
|
| 24 | FMC0300710 | Палец | 1 |
HDF18
|
|
| 24 | F42500030 | Палец | 1 |
HDF18
|
|
| 25 | 201510100 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 25 | S017-101002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 26 | 223110000 | NUT-SELF LOCK | 2 | ||
| 26 | S275-100002 | Гайка самоблокирующаяся | 1 | ||
| 27 | 232110000 | Шайба | 3 | ||
| 27 | S403-102002 | Плоская шайба | 1 | ||
| 28 | FMC0300700 | Крышка | 1 |
HDF15
|
|
| 28 | F53533010 | Крышка | 1 |
HDF15
|
|
| 28 | FMC0300700 | Крышка | 1 |
HDF18
|
|
| 28 | F53533010 | Крышка | 1 |
HDF18
|
|
| 29 | 201508010 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 29Q106412 | HOSE-HP | 2 |
HDF15
|
|
| 3 | 29N106419 | HOSE ASSY-THD 0X0 | 1 |
HDF15
|
|
| 3 | 29N106313 | HOSE ASSY-THD 0X0 | 2 |
HDF18
|
|
| 30 | FMC0200210 | PIPE W.A | 1 |
HDF15
|
|
| 30 | F21523130 | PIPE W.A | 1 |
HDF15
|
|
| 30 | FMC0200210 | PIPE W.A | 1 |
HDF18
|
|
| 30 | F21523130 | PIPE W.A | 1 |
HDF18
|
|
| 31 | 201508016 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32 | 6600212200 | Пробка (заглушка) | 2 | ||
| 33 | 28K310309 | Соединитель | 2 | ||
| 33 | P010-310005 | Соединитель | 2 | ||
| 34 | 2Q4690800 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 34 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | F11641061 | PIPE-ATTACH | 1 | ||
| 36 | F11641071 | PIPE-ATTACH | 1 | ||
| 37 | FMC0200451 | GUARD-CHAIN | 3 | ||
| 38 | F42500050 | Вставка | 3 | ||
| 4 | 29N106420 | HOSE ASSY-THD 0X0 | 1 |
HDF15
|
|
| 4 | 29N106314 | HOSE ASSY-THD 0X0 | 1 |
HDF18
|
|
| 5 | B31530010 | PULLEY-HOSE | 4 |
HDF15
|
|
| 5 | F42500010 | Шланг шкив | 4 |
HDF15
|
|
| 5 | B31530010 | PULLEY-HOSE | 4 |
HDF18
|
|
| 5 | F42500010 | Шланг шкив | 4 |
HDF18
|
|
| 6 | B31530030 | Палец | 1 |
HDF15
|
|
| 6 | F42500020 | Палец | 1 |
HDF15
|
|
| 6 | B31530030 | Палец | 1 |
HDF18
|
|
| 6 | F42500020 | Палец | 1 |
HDF18
|
|
| 7 | 1253024700 | Фланец | 1 |
HDF15
|
|
| 7 | F42500040 | Фланец | 2 |
HDF15
|
|
| 7 | 1253024700 | Фланец | 1 |
HDF18
|
|
| 7 | F42500040 | Фланец | 2 |
HDF18
|
|
| 8 | 201510030 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 9 | 231110000 | Плоская шайба | 1 | ||
| 9 | 232110000 | Шайба | 1 | ||
| N1 | 29N006354 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| N2 | 29N006339 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| N2 | 29N006349 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
