клапан контроля трансмиссии погрузчика дизельного Hyundai HDF20/25/30II
клапан контроля трансмиссии погрузчика дизельного Hyundai HDF20/25/30II со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4040
Наименование:TRANSMISSION CONTROL VALVE
Версия:2007. 3.31 REV.7C

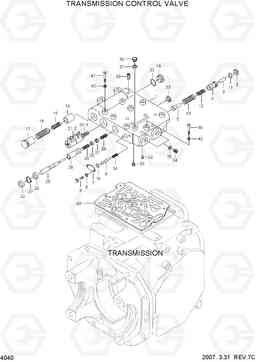

TRANSMISSION CONTROL VALVE HDF20/25/30II
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | F23300930 | T/M CONTROL VALVE | 1 |
HDF20/25-2
|
|
| * | F23300931 | т / м клапан управления | 1 |
HDF20/25-2
|
|
| * | F23300930 | T/M CONTROL VALVE | 1 |
HDF30-2
|
|
| * | F23300931 | т / м клапан управления | 1 |
HDF30-2
|
|
| 13 | F23301020 | Пружина | 1 | ||
| 14 | F23301030 | Пружина | 1 | ||
| 15 | F23301040 | Пробка (заглушка) | 1 | ||
| 17 | F23301060 | Стопор | 1 | ||
| 18 | F23301080 | Пружина | 1 | ||
| 19 | F23301070 | Пружина | 1 | ||
| 2 | F23300950 | Пробка (заглушка) | 1 | ||
| 21 | F23301092 | Соленоид (электромагнитный клапан), в сборе | 1 |
HDF20/25-2
|
|
| 21 | F23301092 | Соленоид (электромагнитный клапан), в сборе | 1 |
HDF30-2
|
|
| 21-1 | F23301095 | SOLENOID SPOOL | 1 |
HDF20/25-2
|
|
| 21-1 | F23301095 | SOLENOID SPOOL | 1 |
HDF30-2
|
|
| 21-2 | F23301098 | SOLENOID COIL | 2 |
HDF20/25-2
|
|
| 21-2 | F23301098 | SOLENOID COIL | 2 |
HDF30-2
|
|
| 23 | F23301110 | Пробка (заглушка) | 1 | ||
| 27 | 04065-02812 | Кольцо стопорное | 1 | ||
| 31 | 01580-10605 | Гайка | 1 | ||
| 34 | F23301200 | NIPPLE | 2 | ||
| 35 | 07005-02012 | Шайба | 2 | ||
| 36 | F23301210 | Пробка (заглушка) | 1 | ||
| 37 | 07005-01612 | Шайба | 1 | ||
| 38 | 07043-70108 | Пробка (заглушка) | 7 | ||
| 39 | F23301220 | Прокладка | 1 | ||
| 40 | 201508065 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 41 | 201508070 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 42 | 233308000 | Шайба пружинная | 10 | ||
| 7 | F23301000 | Пластина | 1 | ||
| 8 | 0160220619 | Шайба | 2 | ||
| 9 | 0101050616 | Болт | 2 | ||
| K10 | 07000-72014 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K11 | 07002-02434 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K20 | 07002-03034 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K22 | F23301100 | Сальник | 1 | ||
| N1 | F23300940 | BODY | 1 | ||
| N12 | F23301010 | Пружина | 1 | ||
| N16 | F23301050 | Поршень | 1 | ||
| N21 | F23301090 | Встроенный клапан в сборе | 1 |
HDF20/25-2
|
|
| N21 | F23301090 | Встроенный клапан в сборе | 1 |
HDF30-2
|
|
| N24 | F23301120 | Пружина | 1 | ||
| N25 | F23301130 | Золотник | 1 | ||
| N26 | F23301140 | Пластина | 1 | ||
| N28 | F23301150 | Клапан | 1 | ||
| N29 | F23301160 | Пружина | 1 | ||
| N3 | F23300960 | Поршень | 1 | ||
| N30 | F23301170 | Стопор | 1 | ||
| N32 | F23301180 | ORIFICE-SCREW | 1 | ||
| N33 | F23301190 | ORIFICE-SCREW | 1 | ||
| N4 | F23300970 | Клапан | 1 | ||
| N5 | F23300980 | Стопор | 1 | ||
| N6 | F23300990 | Клапан | 1 | ||
| NK | F23302100 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
