ACCELERATOR PEDAL погрузчика дизельного Hyundai HDF20/25/30II
ACCELERATOR PEDAL погрузчика дизельного Hyundai HDF20/25/30II со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5070
Наименование:ACCELERATOR PEDAL
Версия:2004. 9. 2 REV.99

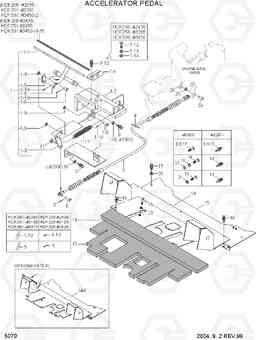

ACCELERATOR PEDAL HDF20/25/30II
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | F23340101 | ACCEL PEDAL ASSY | 1 |
HDF20-2
|
|
| 1 | F23340102 | ACCEL PEDAL ASSY | 1 |
HDF20-2
|
|
| 1 | F23340103 | ACCEL PEDAL ASSY | 1 |
HDF20-2
|
|
| 1 | F23340101 | ACCEL PEDAL ASSY | 1 |
HDF25-2
|
|
| 1 | F23340102 | ACCEL PEDAL ASSY | 1 |
HDF25-2
|
|
| 1 | F23340103 | ACCEL PEDAL ASSY | 1 |
HDF25-2
|
|
| 1 | F23340101 | ACCEL PEDAL ASSY | 1 |
HDF30-2
|
|
| 1 | F23340102 | ACCEL PEDAL ASSY | 1 |
HDF30-2
|
|
| 1 | F23340103 | ACCEL PEDAL ASSY | 1 |
HDF30-2
|
|
| 1-1 | F23340111B | PEDAL-ACCELERATOR | 1 |
HDF20-2
|
|
| 1-1 | F23340112 | PEDAL-ACCELERATOR | 1 |
HDF20-2
|
|
| 1-1 | F23340111B | PEDAL-ACCELERATOR | 1 |
HDF25-2
|
|
| 1-1 | F23340112 | PEDAL-ACCELERATOR | 1 |
HDF25-2
|
|
| 1-1 | F23340111B | PEDAL-ACCELERATOR | 1 |
HDF30-2
|
|
| 1-1 | F23340112 | PEDAL-ACCELERATOR | 1 |
HDF30-2
|
|
| 1-10 | 248806000 | PIN-SNAP(SELF-LOCK) | 3 |
HDF20-2
|
|
| 1-10 | S461-160122 | Палец | 3 |
HDF20-2
|
|
| 1-10 | 248806000 | PIN-SNAP(SELF-LOCK) | 3 |
HDF25-2
|
|
| 1-10 | S461-160122 | Палец | 3 |
HDF25-2
|
|
| 1-10 | 248806000 | PIN-SNAP(SELF-LOCK) | 3 |
HDF30-2
|
|
| 1-10 | S461-160122 | Палец | 3 |
HDF30-2
|
|
| 1-11 | FAC0600390-01 | Пружина | 1 | ||
| 1-12 | 201308020 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF20-2
|
|
| 1-12 | S035-082026 | Болт | 2 |
HDF20-2
|
|
| 1-12 | 201308020 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF25-2
|
|
| 1-12 | S035-082026 | Болт | 2 |
HDF25-2
|
|
| 1-12 | 201308020 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF30-2
|
|
| 1-12 | S035-082026 | Болт | 2 |
HDF30-2
|
|
| 1-13 | 233308000 | Шайба пружинная | 2 |
HDF20-2
|
|
| 1-13 | 233308000 | Шайба пружинная | 2 |
HDF25-2
|
|
| 1-13 | 233308000 | Шайба пружинная | 2 |
HDF30-2
|
|
| 1-14 | 231108000 | Плоская шайба | 2 |
HDF20-2
|
|
| 1-14 | 231108000 | Плоская шайба | 2 |
HDF25-2
|
|
| 1-14 | 231108000 | Плоская шайба | 2 |
HDF30-2
|
|
| 1-15 | FHC0607210 | Крышка педали | 1 |
HDF20-2
|
|
| 1-15 | FHC0607210 | Крышка педали | 1 |
HDF25-2
|
|
| 1-15 | FHC0607210 | Крышка педали | 1 |
HDF30-2
|
|
| 1-2 | F23340120B | Кронштейн | 1 |
HDF20-2
|
|
| 1-2 | F23340121 | Кронштейн | 1 |
HDF20-2
|
|
| 1-2 | F23340122 | Кронштейн | 1 |
HDF20-2
|
|
| 1-2 | F23340120B | Кронштейн | 1 |
HDF25-2
|
|
| 1-2 | F23340121 | Кронштейн | 1 |
HDF25-2
|
|
| 1-2 | F23340122 | Кронштейн | 1 |
HDF25-2
|
|
| 1-2 | F23340120B | Кронштейн | 1 |
HDF30-2
|
|
| 1-2 | F23340121 | Кронштейн | 1 |
HDF30-2
|
|
| 1-2 | F23340122 | Кронштейн | 1 |
HDF30-2
|
|
| 1-3 | F23340130 | Тяга поворотная | 1 |
HDF20-2
|
|
| 1-3 | F23340131 | Тяга поворотная | 1 |
HDF20-2
|
|
| 1-3 | F23340130 | Тяга поворотная | 1 |
HDF25-2
|
|
| 1-3 | F23340131 | Тяга поворотная | 1 |
HDF25-2
|
|
| 1-3 | F23340130 | Тяга поворотная | 1 |
HDF30-2
|
|
| 1-3 | F23340131 | Тяга поворотная | 1 |
HDF30-2
|
|
| 1-4 | F23340140B | Пластина | 1 | ||
| 1-5 | F23340190 | Тяга поворотная | 1 |
HDF20-2
|
|
| 1-5 | F23340191 | Тяга поворотная | 1 |
HDF20-2
|
|
| 1-5 | F23340190 | Тяга поворотная | 1 |
HDF25-2
|
|
| 1-5 | F23340191 | Тяга поворотная | 1 |
HDF25-2
|
|
| 1-5 | F23340190 | Тяга поворотная | 1 |
HDF30-2
|
|
| 1-5 | F23340191 | Тяга поворотная | 1 |
HDF30-2
|
|
| 1-6 | 246112014 | Палец | 1 |
HDF20-2
|
|
| 1-6 | F23340160 | Палец | 2 |
HDF20-2
|
|
| 1-6 | 246112014 | Палец | 1 |
HDF25-2
|
|
| 1-6 | F23340160 | Палец | 2 |
HDF25-2
|
|
| 1-6 | 246112014 | Палец | 1 |
HDF30-2
|
|
| 1-6 | F23340160 | Палец | 2 |
HDF30-2
|
|
| 1-7 | 246112012 | Палец | 1 |
HDF20-2
|
|
| 1-7 | 246112012 | Палец | 1 |
HDF25-2
|
|
| 1-7 | 246112012 | Палец | 1 |
HDF30-2
|
|
| 1-8 | 246112016 | Палец | 1 |
HDF20-2
|
|
| 1-8 | F23340170 | Палец | 1 |
HDF20-2
|
|
| 1-8 | 246112016 | Палец | 1 |
HDF25-2
|
|
| 1-8 | F23340170 | Палец | 1 |
HDF25-2
|
|
| 1-8 | 246112016 | Палец | 1 |
HDF30-2
|
|
| 1-8 | F23340170 | Палец | 1 |
HDF30-2
|
|
| 1-9 | 231106000 | Плоская шайба | 3 |
HDF20-2
|
|
| 1-9 | S403-081006 | Плоская шайба | 4 |
HDF20-2
|
|
| 1-9 | 231106000 | Плоская шайба | 3 |
HDF25-2
|
|
| 1-9 | S403-081006 | Плоская шайба | 4 |
HDF25-2
|
|
| 1-9 | 231106000 | Плоская шайба | 3 |
HDF30-2
|
|
| 1-9 | S403-081006 | Плоская шайба | 4 |
HDF30-2
|
|
| 10 | 233308000 | Шайба пружинная | 9 | ||
| 11 | 231106000 | Плоская шайба | 2 | ||
| 12 | F23160600 | SPONGE-FRONT | 1 |
HDF20-2
|
|
| 12 | F23160600 | SPONGE-FRONT | 1 |
HDF25-2
|
|
| 12 | F23160600 | SPONGE-FRONT | 1 |
HDF30-2
|
|
| 13 | F23160700 | SPONGE-REAR | 1 |
HDF20-2
|
|
| 13 | F23160700 | SPONGE-REAR | 1 |
HDF25-2
|
|
| 13 | F23160700 | SPONGE-REAR | 1 |
HDF30-2
|
|
| 14 | F23160100 | PLATE-FLOOR,FR | 1 |
HDF20/25-2
|
|
| 14 | F23160101 | PLATE-FLOOR,FR | 1 |
HDF20/25-2
|
|
| 14 | F23160102 | PLATE-FLOOR,FR | 1 |
HDF20/25-2
|
|
| 14 | F23160010 | FLOOR PLATE ASSY-FR | 1 |
HDF20-2
|
|
| 14 | F23160102 | PLATE-FLOOR,FR | 1 |
HDF20/25-2
|
|
| 14 | F23160010 | FLOOR PLATE ASSY-FR | 1 |
HDF25-2
|
|
| 14 | F23160100 | PLATE-FLOOR,FR | 1 |
HDF30-2
|
|
| 14 | F23160101 | PLATE-FLOOR,FR | 1 |
HDF30-2
|
|
| 14 | F23160102 | PLATE-FLOOR,FR | 1 |
HDF30-2
|
|
| 14 | F23160010 | FLOOR PLATE ASSY-FR | 1 |
HDF30-2
|
|
| 14A | F23160800 | PLATE-FLOOR,FR | 1 |
HDF20-2,OPT
|
|
| 14A | F23160030 | FLOOR PLATE ASSY-FR | 1 |
HDF20-2,OPT
|
|
| 14A | F23160800 | PLATE-FLOOR,FR | 1 |
HDF25-2,OPT
|
|
| 14A | F23160030 | FLOOR PLATE ASSY-FR | 1 |
HDF25-2,OPT
|
|
| 14A | F23160800 | PLATE-FLOOR,FR | 1 |
HDF30-2,OPT
|
|
| 14A | F23160030 | FLOOR PLATE ASSY-FR | 1 |
HDF30-2,OPT
|
|
| 15 | F23160400 | PLATE-FLOOR,RR | 1 |
HDF20-2
|
|
| 15 | F23160020 | FLOOR PLATE ASSY-RR | 1 |
HDF20-2
|
|
| 15 | F23101640 | FLOOR PLATE ASSY-RR | 1 |
HDF20-2
|
|
| 15 | F23160400 | PLATE-FLOOR,RR | 1 |
HDF25-2
|
|
| 15 | F23160020 | FLOOR PLATE ASSY-RR | 1 |
HDF25-2
|
|
| 15 | F23101640 | FLOOR PLATE ASSY-RR | 1 |
HDF25-2
|
|
| 15 | F23160400 | PLATE-FLOOR,RR | 1 |
HDF30-2
|
|
| 15 | F23160020 | FLOOR PLATE ASSY-RR | 1 |
HDF30-2
|
|
| 15 | F23101640 | FLOOR PLATE ASSY-RR | 1 |
HDF30-2
|
|
| 16 | 201508055 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 17 | 201508025 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | S035-082542 | Болт | 2 | ||
| 18 | 201508015 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 18 | S035-081522 | Болт | 4 | ||
| 19 | 201506015 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 19 | S035-061522 | Болт | 3 | ||
| 2 | FHC0607210 | Крышка педали | 1 |
HDF20-2
|
|
| 2 | FHC0607210 | Крышка педали | 1 |
HDF25-2
|
|
| 2 | FHC0607210 | Крышка педали | 1 |
HDF30-2
|
|
| 20 | FAC0700960 | Держатель | 2 | ||
| 21 | 233306000 | Шайба пружинная | 3 | ||
| 22 | 231108000 | Плоская шайба | 4 | ||
| 23 | 221308001 | Гайка | 1 | ||
| 24 | 246112018 | Палец | 1 | ||
| 25 | 231106000 | Плоская шайба | 1 | ||
| 26 | 242202016 | Палец | 1 | ||
| 3 | F12340013 | CABLE-ACCEL | 1 | ||
| 4 | FAC0600551 | BAND | 1 | ||
| 5 | 248808000 | PIN-SNAP(SELF-LOCK) | 1 |
HDF20-2
|
|
| 5 | S461-200152 | Палец | 1 |
HDF20-2
|
|
| 5 | 248808000 | PIN-SNAP(SELF-LOCK) | 1 |
HDF25-2
|
|
| 5 | S461-200152 | Палец | 1 |
HDF25-2
|
|
| 5 | 248808000 | PIN-SNAP(SELF-LOCK) | 1 |
HDF30-2
|
|
| 5 | S461-200152 | Палец | 1 |
HDF30-2
|
|
| 6 | 246116016 | Палец | 1 | ||
| 7 | F12340150 | BRACKET-CABLE | 1 | ||
| 8 | 201508020 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 8 | S035-082022 | Болт | 3 | ||
| 9 | 201508010 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 9 | S035-081522 | Болт | 2 |
