3-SPOOL HYD PIPING(TF-MAST) погрузчика дизельного Hyundai HDF20/25/30II
3-SPOOL HYD PIPING(TF-MAST) погрузчика дизельного Hyundai HDF20/25/30II со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7300
Наименование:3-SPOOL HYD PIPING(TF-MAST)
Версия:2004. 4.30 REV.5

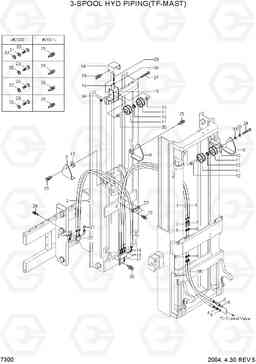

3-SPOOL HYD PIPING(TF-MAST) HDF20/25/30II
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 29N006342 | HOSE ASSY-THD 0X0 | 2 |
TF-370
|
|
| 1 | 29N006346 | HOSE ASSY-THD 0X0 | 2 |
TF-400
|
|
| 1 | 29N006350 | HOSE ASSY-THD 0X0 | 2 |
TF-430
|
|
| 1 | 29N006356 | HOSE ASSY-THD 0X0 | 2 |
TF-470
|
|
| 1 | 29N006360 | HOSE ASSY-THD 0X0 | 2 |
TF-500
|
|
| 1 | 29N006368 | HOSE ASSY-THD 0X0 | 2 |
TF-550
|
|
| 1 | 29N006376 | HOSE ASSY-THD 0X0 | 2 |
TF-600
|
|
| 10 | F42500020 | Палец | 2 | ||
| 11 | F42500010 | Шланг шкив | 4 | ||
| 12 | F42500040 | Фланец | 2 | ||
| 13 | F42500050 | Вставка | 4 | ||
| 14 | FMC0300700B | Крышка | 1 |
HDF20/25-2
|
|
| 14 | F53533010 | Крышка | 1 |
HDF20/25-2
|
|
| 14 | FMC0300700B | Крышка | 1 |
HDF30-2
|
|
| 14 | F53533010 | Крышка | 1 |
HDF30-2
|
|
| 15 | FMC0300720B | Кронштейн | 1 | ||
| 16 | 246116020 | Палец | 1 | ||
| 17 | FMC0300480-01 | Корпус клапана | 1 | ||
| 18 | FMC0300630 | ELBOW 90 | 1 | ||
| 19 | 2Q1101600 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | 29N006337 | HOSE ASSY-THD 0X0 | 2 |
TF-370
|
|
| 2 | 29N006341 | HOSE ASSY-THD 0X0 | 2 |
TF-430
|
|
| 2 | 29N006342 | HOSE ASSY-THD 0X0 | 2 |
TF-450
|
|
| 2 | 29N006344 | HOSE ASSY-THD 0X0 | 2 |
TF-470
|
|
| 2 | 29N006347 | HOSE ASSY-THD 0X0 | 2 |
TF-500
|
|
| 2 | 29N006353 | HOSE ASSY-THD 0X0 | 2 |
TF-600
|
|
| 20 | F21523130 | PIPE ASSY | 1 |
HDF20-2
|
|
| 20 | F21523131 | Трубка в сборе | 1 |
HDF20-2
|
|
| 20 | F21523130 | PIPE ASSY | 1 |
HDF25-2
|
|
| 20 | F21523131 | Трубка в сборе | 1 |
HDF25-2
|
|
| 20 | F21523130 | PIPE ASSY | 1 |
HDF30-2
|
|
| 20 | F21523131 | Трубка в сборе | 1 |
HDF30-2
|
|
| 21 | 6600212200 | Пробка (заглушка) | 2 | ||
| 22 | 5672158700-02 | Зажим | 2 | ||
| 23 | 201306015 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23 | S035-061522 | Болт | 2 | ||
| 24 | 201510085 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 25 | 201510030 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S037-103022 | Болт | 2 | ||
| 26 | 201508015 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S035-082022 | Болт | 4 | ||
| 27 | 201510100 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | 201308015 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | S035-082022 | Болт | 4 | ||
| 29 | 201512060 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 30 | 233306000 | Шайба пружинная | 2 | ||
| 31 | 233310000 | Шайба пружинная | 3 | ||
| 31 | 233310000 | Шайба пружинная | 1 | ||
| 32 | 233308000 | Шайба пружинная | 8 | ||
| 33 | 232110000 | Шайба | 3 | ||
| 33 | 232110000 | Шайба | 1 | ||
| 34 | 223110001 | NUT-SELF LOCK | 1 | ||
| 35 | F42500030 | Палец | 1 | ||
| 36 | 233312000 | Шайба пружинная | 1 | ||
| 3A | Q101103090 | Шланг в сборе | 1 | ||
| 3B | Q101103100 | Шланг в сборе | 1 | ||
| 4 | 28K310309 | Соединитель | 1 | ||
| 5 | 28K310402 | Соединитель | 1 | ||
| 6 | 2Q1101400 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 7 | 6600248800 | NIPPLE-LONG | 2 | ||
| 8 | 1131007300 | Гайка | 4 | ||
| 9 | FMC0200451 | GUARD-CHAIN | 3 | ||
| N1 | 29N006354 | HOSE ASSY-THD 0X0 | 2 |
TF-450
|
|
| N2 | 29N006339 | HOSE ASSY-THD 0X0 | 2 |
TF-400
|
|
| N2 | 29N006349 | HOSE ASSY-THD 0X0 | 2 |
TF-550
|
