Система охлаждения погрузчика дизельного Hyundai HDF20/25/30-5
Система охлаждения погрузчика дизельного Hyundai HDF20/25/30-5 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1030
Наименование:COOLING SYSTEM
Версия:2005.11.30 REV.5L

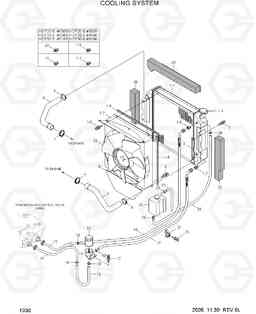

COOLING SYSTEM HDF20/25/30-5
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1-1 | F23232400 | Радиатор | 1 |
HDF20-5
|
|
| 1-1 | 11FK-30051 | Радиатор в сборе | 1 |
HDF20-5
|
|
| 1-1 | F23232400 | Радиатор | 1 |
HDF25-5
|
|
| 1-1 | 11FK-30051 | Радиатор в сборе | 1 |
HDF25-5
|
|
| 1-1 | F23232400 | Радиатор | 1 |
HDF30-5
|
|
| 1-1 | 11FK-30051 | Радиатор в сборе | 1 |
HDF30-5
|
|
| 1-1-1 | 2AR0754-91 | CAP ASSY | 1 | ||
| 1-2 | 11FG-30141 | Кожух | 1 | ||
| 1-3 | S035-061522 | Болт | 4 | ||
| 1-4 | F12230090 | RUBBER-CUSHION | 2 | ||
| 1-5 | F42230060 | RUBBER-CUSHION | 2 | ||
| 1-6 | P010-430003 | Соединитель | 1 |
HDF20-5
|
|
| 1-6 | P010-430003 | Соединитель | 1 |
HDF25-5
|
|
| 1-6 | P010-430003 | Соединитель | 1 |
HDF30-5
|
|
| 1-7 | P090-100806 | Разъем шланга | 1 |
HDF20-5
|
|
| 1-7 | P090-100806 | Разъем шланга | 1 |
HDF25-5
|
|
| 1-7 | P090-100806 | Разъем шланга | 1 |
HDF30-5
|
|
| 10 | 81FA-80400 | Фильтр возвратный, гидравлики | 1 | ||
| 11 | 81F7-30551 | Кронштейн | 1 | ||
| 12 | S035-082022 | Болт | 2 | ||
| 13 | F12230150 | трубы т / м | 1 | ||
| 14 | 11FG-30050 | трубы т / м | 1 | ||
| 15 | 81FA-81180 | Шланг | 1 | ||
| 16 | F12230160 | HOSE-T/M | 1 | ||
| 17 | 81FA-81111 | BULK HOSE | 1 |
HDF20-5
|
|
| 17 | 81FA-81110 | BULK HOSE | 1 |
HDF25-5
|
|
| 17 | 81FA-81111 | BULK HOSE | 1 |
HDF25-5
|
|
| 17 | 81FA-81110 | BULK HOSE | 1 |
HDF30-5
|
|
| 17 | 81FA-81111 | BULK HOSE | 1 |
HDF30-5
|
|
| 18 | S520-020000 | Зажим | 5 | ||
| 19 | P090-100806 | Разъем шланга | 1 |
HDF20-5
|
|
| 19 | P090-100806 | Разъем шланга | 1 |
HDF25-5
|
|
| 19 | P090-100806 | Разъем шланга | 1 |
HDF30-5
|
|
| 2 | F23232420 | RUBBER-CUSHION | 2 | ||
| 20 | P010-430003 | Соединитель | 1 |
HDF20-5
|
|
| 20 | P010-430003 | Соединитель | 1 |
HDF25-5
|
|
| 20 | P010-430003 | Соединитель | 1 |
HDF30-5
|
|
| 21 | F12610081 | Зажим | 1 | ||
| 22 | 11M6-52330 | Бак | 1 | ||
| 23 | 12FA-50200 | Шланг | 2 | ||
| 25 | S520-015000 | Зажим | 3 | ||
| 26 | 11FG-30130 | Вентилятор | 1 | ||
| 27 | 11FG-30070 | SPONGE-LH | 1 | ||
| 28 | 11FG-30080 | SPONGE-RH | 1 | ||
| 29 | 11FG-30090 | SPONGE ASSY-TOP | 1 | ||
| 3 | S035-082522 | Болт | 4 | ||
| 30 | S035-081522 | Болт | 1 | ||
| 4 | 11FG-30020 | HOSE-UPPER | 1 | ||
| 5 | 11FG-30030 | HOSE-LOWER | 1 | ||
| 6 | S572-450006 | Зажим | 2 | ||
| 7 | S572-490006 | Зажим | 2 | ||
| 8 | 11FG-30040 | PLATE-SCREEN | 1 | ||
| 9 | S035-061522 | Болт | 4 | ||
| N1 | 11FG-30012 | Радиатор в сборе | 1 |
HDF20-5
|
|
| N1 | 11FG-30013 | Радиатор в сборе | 1 |
HDF20-5
|
|
| N1 | 11FG-30014 | Радиатор в сборе | 1 |
HDF20-5
|
|
| N1 | 11FG-30012 | Радиатор в сборе | 1 |
HDF25-5
|
|
| N1 | 11FG-30013 | Радиатор в сборе | 1 |
HDF25-5
|
|
| N1 | 11FG-30014 | Радиатор в сборе | 1 |
HDF25-5
|
|
| N1 | 11FG-30012 | Радиатор в сборе | 1 |
HDF30-5
|
|
| N1 | 11FG-30013 | Радиатор в сборе | 1 |
HDF30-5
|
|
| N1 | 11FG-30014 | Радиатор в сборе | 1 |
HDF30-5
|
