Каталог запчастей
-
Hyundai
-
HDF20/25/30-5
- 3-SPOOL HYDRAULIC PIPING(VF-MAST)

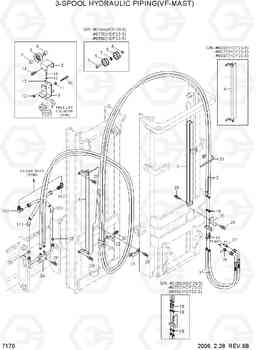

3-SPOOL HYDRAULIC PIPING(VF-MAST) погрузчика дизельного Hyundai HDF20/25/30-5
3-SPOOL HYDRAULIC PIPING(VF-MAST) погрузчика дизельного Hyundai HDF20/25/30-5 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7170
Наименование:3-SPOOL HYDRAULIC PIPING(VF-MAST)
Версия:2006. 2.28 REV.6B
3-SPOOL HYDRAULIC PIPING(VF-MAST) HDF20/25/30-5
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P933-064015 | Шланг в сборе | 2 |
HDF20-5
|
|
| 1 | P933-064013 | Шланг в сборе | 2 |
HDF20-5
|
|
| 1 | P933-064015 | Шланг в сборе | 2 |
HDF25-5
|
|
| 1 | P933-064013 | Шланг в сборе | 2 |
HDF25-5
|
|
| 1 | P933-064015 | Шланг в сборе | 2 |
HDF30-5
|
|
| 1 | P933-064013 | Шланг в сборе | 2 |
HDF30-5
|
|
| 10 | S017-101002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 101 | P923-064006 | Шланг в сборе | 2 |
HDF20/25-5
|
|
| 101 | P923-064005 | Шланг в сборе | 2 |
HDF30-5
|
|
| 102 | 31FG-80400 | Колено 90 | 2 | ||
| 11 | S403-102002 | Плоская шайба | 1 | ||
| 12 | S275-100002 | Гайка самоблокирующаяся | 1 | ||
| 13 | F53533010 | Крышка | 1 | ||
| 14 | S035-081522 | Болт | 2 | ||
| 15 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S411-120002 | Шайба пружинная | 1 | ||
| 17 | S471-800162 | Палец | 1 | ||
| 18 | 31FG-80200 | Разъем долго | 2 |
HDF20-5
|
|
| 18 | 31FG-80210 | Соединитель | 2 |
HDF20-5
|
|
| 18 | 31FG-80200 | Разъем долго | 2 |
HDF25-5
|
|
| 18 | 31FG-80210 | Соединитель | 2 |
HDF25-5
|
|
| 18 | 31FG-80200 | Разъем долго | 2 |
HDF30-5
|
|
| 18 | 31FG-80210 | Соединитель | 2 |
HDF30-5
|
|
| 19 | 31FG-80430 | Гайка | 4 |
HDF20-5
|
|
| 19 | 31FG-80430 | Гайка | 2 |
HDF20-5
|
|
| 19 | 31FG-80430 | Гайка | 4 |
HDF25-5
|
|
| 19 | 31FG-80430 | Гайка | 2 |
HDF25-5
|
|
| 19 | 31FG-80430 | Гайка | 4 |
HDF30-5
|
|
| 19 | 31FG-80430 | Гайка | 2 |
HDF30-5
|
|
| 2 | P910-064088 | Шланг в сборе | 2 |
VF300
|
|
| 2 | P910-064092 | Шланг в сборе | 2 |
VF330
|
|
| 20 | 32FG-80040 | Кронштейн шланга | 1 | ||
| 21 | 33FG-90210 | Зажим | 1 | ||
| 22 | 31FB-70040 | Зажим | 1 | ||
| 23 | 31FA-60020 | Держатель | 1 | ||
| 24 | 33FJ-80131 | Трубка | 1 | ||
| 25 | X710-100103 | Крышка | 2 | ||
| 26 | 31FG-80410 | Разъем | 1 |
HDF20-5
|
|
| 26 | 31FG-80410 | Разъем | 1 |
HDF25-5
|
|
| 26 | 31FG-80410 | Разъем | 1 |
HDF30-5
|
|
| 27 | 31FG-80420 | Разъем долго | 1 |
HDF20-5
|
|
| 27 | 31FG-80420 | Разъем долго | 1 |
HDF25-5
|
|
| 27 | 31FG-80420 | Разъем долго | 1 |
HDF30-5
|
|
| 28 | S037-103022 | Болт | 3 | ||
| 29 | S037-102022 | Болт | 5 | ||
| 3 | 32FG-80210 | Охранник ва стат | 1 |
VF300
|
|
| 3 | 32FG-80220 | Охранник ва стат | 1 |
VF330
|
|
| 30 | S035-082022 | Болт | 3 | ||
| 31 | S552-035146 | Зажим | 10 | ||
| 32 | P923-064006 | Шланг в сборе | 2 | ||
| 33 | 31FG-80400 | Колено 90 | 2 | ||
| 4 | 32FG-80310 | GUARD WA-ELEV | 1 |
VF300,HDF20-5
|
|
| 4 | 32FG-80311 | Охранник ва отм | 1 |
VF300,HDF20-5
|
|
| 4 | 32FG-80310 | GUARD WA-ELEV | 1 |
VF300,HDF25-5
|
|
| 4 | 32FG-80311 | Охранник ва отм | 1 |
VF300,HDF25-5
|
|
| 4 | 32FG-80310 | GUARD WA-ELEV | 1 |
VF300,HDF30-5
|
|
| 4 | 32FG-80311 | Охранник ва отм | 1 |
VF300,HDF30-5
|
|
| 4 | 32FG-80320 | GUARD WA-ELEV | 1 |
VF330,HDF20-5
|
|
| 4 | 32FG-80321 | Охранник ва отм | 1 |
VF330,HDF20-5
|
|
| 4 | 32FG-80320 | GUARD WA-ELEV | 1 |
VF330,HDF25-5
|
|
| 4 | 32FG-80321 | Охранник ва отм | 1 |
VF330,HDF25-5
|
|
| 4 | 32FG-80320 | GUARD WA-ELEV | 1 |
VF330,HDF30-5
|
|
| 4 | 32FG-80321 | Охранник ва отм | 1 |
VF330,HDF30-5
|
|
| 5 | F42500010 | Шланг шкив | 2 |
HDF20-5
|
|
| 5 | 34FG-90201 | Шланг шкив | 1 |
HDF20-5
|
|
| 5 | F42500010 | Шланг шкив | 2 |
HDF25-5
|
|
| 5 | 34FG-90201 | Шланг шкив | 1 |
HDF25-5
|
|
| 5 | F42500010 | Шланг шкив | 2 |
HDF30-5
|
|
| 5 | 34FG-90201 | Шланг шкив | 1 |
HDF30-5
|
|
| 6 | F42500030 | Палец | 1 |
HDF20-5
|
|
| 6 | 34FG-90310 | контактный шланг шкив | 1 |
HDF20-5
|
|
| 6 | F42500030 | Палец | 1 |
HDF25-5
|
|
| 6 | 34FG-90310 | контактный шланг шкив | 1 |
HDF25-5
|
|
| 6 | F42500030 | Палец | 1 |
HDF30-5
|
|
| 6 | 34FG-90310 | контактный шланг шкив | 1 |
HDF30-5
|
|
| 7 | F42500040 | Фланец | 2 |
HDF20-5
|
|
| 7 | F42500040 | Фланец | 2 |
HDF25-5
|
|
| 7 | F42500040 | Фланец | 2 |
HDF30-5
|
|
| 8 | F42500050 | Вставка | 1 |
HDF20-5
|
|
| 8 | 34FG-90330 | Вставка | 1 |
HDF20-5
|
|
| 8 | F42500050 | Вставка | 1 |
HDF25-5
|
|
| 8 | 34FG-90330 | Вставка | 1 |
HDF25-5
|
|
| 8 | F42500050 | Вставка | 1 |
HDF30-5
|
|
| 8 | 34FG-90330 | Вставка | 1 |
HDF30-5
|
|
| 9 | FMC0300720B-01 | Кронштейн | 1 |
