BRAKE PIPING погрузчика дизельного Hyundai HDF35/45III
BRAKE PIPING погрузчика дизельного Hyundai HDF35/45III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:BRAKE PIPING
Версия:2003. 6.30 REV.2

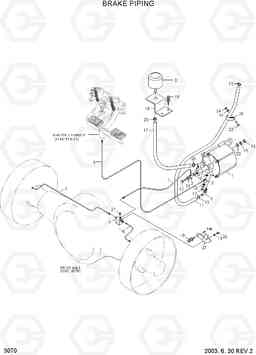

BRAKE PIPING HDF35/45III
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | J07134600 | HYDROMASTER ASSY | 1 | ||
| 10 | 907512100 | Прокладка | 4 | ||
| 11 | 81FE-60040 | Шланг | 1 | ||
| 12 | 905179300 | Болтовое соединение | 2 | ||
| 13 | S411-080002 | Шайба пружинная | 4 | ||
| 14 | S411-060002 | Шайба пружинная | 1 | ||
| 15 | S520-020000 | Зажим | 2 | ||
| 16 | S205-081002 | Гайка | 3 | ||
| 17 | 81FE-60050 | Шланг | 1 | ||
| 18 | 81FE-60060 | Кронштейн | 1 | ||
| 19 | S035-082022 | Болт | 2 |
HDF35-3
|
|
| 19 | S035-082022 | Болт | 4 |
HDF35-3
|
|
| 19 | S035-082022 | Болт | 2 |
HDF45-3
|
|
| 19 | S035-082022 | Болт | 4 |
HDF45-3
|
|
| 20 | S520-027000 | Зажим | 2 | ||
| 21 | 81FA-60300 | Пробка (заглушка) | 1 |
HDF35-3
|
|
| 21 | 81FA-60301 | Пробка (заглушка) | 1 |
HDF35-3
|
|
| 21 | 81FA-60300 | Пробка (заглушка) | 1 |
HDF45-3
|
|
| 21 | 81FA-60301 | Пробка (заглушка) | 1 |
HDF45-3
|
|
| 22 | S403-081002 | Плоская шайба | 3 | ||
| 23 | S015-060152 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S205-061002 | Гайка | 1 | ||
| 25 | S541-220002 | Зажим трубки | 1 | ||
| 26 | S015-080402 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27 | 81FE-60140 | BRACKET-BLOCK | 1 | ||
| 3 | 81F6-45000 | Воздушный фильтр в сборе | 1 | ||
| 3-1 | 81F6-45030 | Гайка | 1 |
NOT SHOWN
|
|
| 3-2 | 81F6-45020 | HOLDER | 1 |
NOT SHOWN
|
|
| 3-3 | 81F6-45010 | AIR CLEANER | 1 |
NOT SHOWN
|
|
| 5 | 81FE-60070 | Трубка в сборе | 1 |
HDF35-3
|
|
| 5 | 81FE-60071 | Трубка в сборе | 1 |
HDF35-3
|
|
| 5 | 81FE-60070 | Трубка в сборе | 1 |
HDF45-3
|
|
| 5 | 81FE-60071 | Трубка в сборе | 1 |
HDF45-3
|
|
| 6 | 81FE-60080 | Трубка в сборе | 1 |
HDF35-3
|
|
| 6 | 81FE-60081 | Трубка в сборе | 1 |
HDF35-3
|
|
| 6 | 81FE-60080 | Трубка в сборе | 1 |
HDF45-3
|
|
| 6 | 81FE-60081 | Трубка в сборе | 1 |
HDF45-3
|
|
| 7 | 81FE-60090 | Трубка в сборе | 1 |
HDF35-3
|
|
| 7 | 81FE-60091 | Трубка в сборе | 1 |
HDF35-3
|
|
| 7 | 81FE-60090 | Трубка в сборе | 1 |
HDF45-3
|
|
| 7 | 81FE-60091 | Трубка в сборе | 1 |
HDF45-3
|
|
| 8 | 81FE-60021 | Трубка в сборе | 1 |
HDF35-3
|
|
| 8 | 81FE-60022 | Трубка в сборе | 1 |
HDF35-3
|
|
| 8 | 81FE-60023 | Трубка в сборе | 1 |
HDF35-3
|
|
| 8 | 81FE-60022 | Трубка в сборе | 1 |
HDF45-3
|
|
| 8 | 81FE-60023 | Трубка в сборе | 1 |
HDF45-3
|
|
| 9 | 81FE-60030 | Соединитель | 1 | ||
| N2 | 81F6-43660 | PIPE-END | 2 | ||
| N4 | 81FA-60010 | BLOCK-4WAY | 1 |
