TRAIL AXLE погрузчика дизельного Hyundai HDF35/45III
TRAIL AXLE погрузчика дизельного Hyundai HDF35/45III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6090
Наименование:TRAIL AXLE
Версия:2002.10.31 REV.1

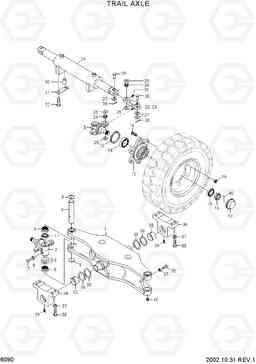

TRAIL AXLE HDF35/45III
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 81FE-50010 | TRAIL AXLE ASSY | 1 |
HDF35-3
|
|
| * | 81FE-50011 | TRAIL AXLE ASSY | 1 |
HDF35-3
|
|
| * | 81FE-50010 | TRAIL AXLE ASSY | 1 |
HDF45-3
|
|
| * | 81FE-50011 | TRAIL AXLE ASSY | 1 |
HDF45-3
|
|
| 1 | 81FE-50020 | TRAIL AXLE WA | 1 | ||
| 10 | S651-060008 | Масленка | 8 | ||
| 11 | FAD0500170 | Подшипник | 2 | ||
| 12 | FAD0500180B | Ступица | 2 | ||
| 12-1 | FAD0500181 | HUB-CASTING | 1 | ||
| 13 | FAD0500190 | Сальник | 2 | ||
| 14 | FAD0500200 | Подшипник конический роликовый | 2 | ||
| 15 | FAD0500210 | Подшипник конический роликовый | 2 | ||
| 16 | FAD0500220 | NUT-SLOT | 2 | ||
| 17 | FAD0500230B | CAP | 2 | ||
| 18 | FAD0500240 | Болт насечкой | 12 | ||
| 19 | FAD0500250 | гайку ступицы | 12 | ||
| 2 | FAD0500100B | Поворотный кулак, правый | 1 | ||
| 20 | 206512045 | Болт с полной резьбой | 2 | ||
| 21 | S205-121002 | Гайка | 2 | ||
| 22 | FAD0500260B | Поворотная тяга, правая | 1 | ||
| 23 | FAD0500270B | Поворотная тяга, левая | 1 | ||
| 24 | Q100333000 | подшипник SPH равнина | 4 | ||
| 25 | Q100338000 | Шайба упорная | 8 | ||
| 26 | 6600301800 | Палец | 4 | ||
| 27 | S403-201002 | Плоская шайба | 6 | ||
| 28 | S461-500452 | Палец | 4 | ||
| 29 | @ | STEERING CYL ASSY | 1 | ||
| 3 | FAD0500110B | Поворотный кулак, левый | 1 | ||
| 30 | F13410060 | Палец | 1 | ||
| 31 | Q100327000 | плита замок | 2 | ||
| 32 | S018-160452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | FAD0500290 | Втулка | 2 | ||
| 34 | FAD0500300B | Опора | 1 |
HDF35-3
|
|
| 34 | FAD0500300B | Опора | 2 |
HDF35-3
|
|
| 34 | FAD0500300B | Опора | 1 |
HDF45-3
|
|
| 34 | FAD0500300B | Опора | 2 |
HDF45-3
|
|
| 35 | F13410040 | Прокладка регулировочная | 1 |
HDF35-3
|
|
| 35 | F13410040 | Прокладка регулировочная | 2 |
HDF35-3
|
|
| 35 | F13410040 | Прокладка регулировочная | 1 |
HDF45-3
|
|
| 35 | F13410040 | Прокладка регулировочная | 2 |
HDF45-3
|
|
| 36 | F13410050 | прокладка (0.5T) | 1 |
HDF35-3
|
|
| 36 | F13410050 | прокладка (0.5T) | 2 |
HDF35-3
|
|
| 36 | F13410050 | прокладка (0.5T) | 1 |
HDF45-3
|
|
| 36 | F13410050 | прокладка (0.5T) | 2 |
HDF45-3
|
|
| 37 | S411-140002 | Шайба пружинная | 4 |
HDF35-3
|
|
| 37 | S411-140002 | Шайба пружинная | 8 |
HDF35-3
|
|
| 37 | S411-140002 | Шайба пружинная | 4 |
HDF45-3
|
|
| 37 | S411-140002 | Шайба пружинная | 8 |
HDF45-3
|
|
| 38 | S017-140552 | Болт с шестигранной головкой (под шестигранник) | 4 |
HDF35-3
|
|
| 38 | S017-140552 | Болт с шестигранной головкой (под шестигранник) | 8 |
HDF35-3
|
|
| 38 | S017-140552 | Болт с шестигранной головкой (под шестигранник) | 4 |
HDF45-3
|
|
| 38 | S017-140552 | Болт с шестигранной головкой (под шестигранник) | 8 |
HDF45-3
|
|
| 39 | S652-810008 | Масленка | 2 | ||
| 4 | FAD0500120 | Палец | 2 | ||
| 40 | S461-630502 | Палец | 2 | ||
| 5 | FAD0500130 | Подшипник | 4 | ||
| 6 | FAD0500140 | прокладка (0.2T) | 6 | ||
| 7 | FAD0500150 | Болт специальный | 2 | ||
| 8 | S411-100002 | Шайба пружинная | 2 | ||
| 9 | FAD0500160 | Пробка (заглушка) | 4 |
