HYDRAULIC PIPING(TF-MAST, STD) погрузчика дизельного Hyundai HDF35/45III
HYDRAULIC PIPING(TF-MAST, STD) погрузчика дизельного Hyundai HDF35/45III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7130
Наименование:HYDRAULIC PIPING(TF-MAST, STD)
Версия:2004. 4.30 REV.3

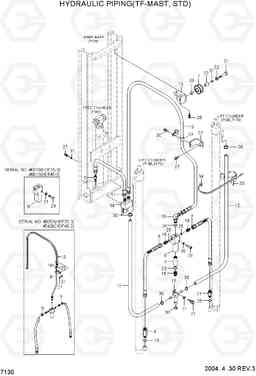

HYDRAULIC PIPING(TF-MAST, STD) HDF35/45III
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P600-084037 | HOSE ASSY-THD | 2 |
TF370,HDF35-3
|
|
| 10 | P620-124048 | Шланг в сборе | 1 |
TF370,HDF35-3
|
|
| 10 | P600-084037 | HOSE ASSY-THD | 2 |
TF370,HDF45-3
|
|
| 10 | P620-124048 | Шланг в сборе | 1 |
TF370,HDF45-3
|
|
| 10 | P600-084039 | HOSE ASSY-THD | 2 |
TF400,HDF35-3
|
|
| 10 | P620-124052 | Шланг в сборе | 1 |
TF400,HDF35-3
|
|
| 10 | P600-084039 | HOSE ASSY-THD | 2 |
TF400,HDF45-3
|
|
| 10 | P620-124052 | Шланг в сборе | 1 |
TF400,HDF45-3
|
|
| 10 | P600-084041 | HOSE ASSY-THD | 2 |
TF430,HDF35-3
|
|
| 10 | P620-124056 | Шланг в сборе | 1 |
TF430,HDF35-3
|
|
| 10 | P600-084041 | HOSE ASSY-THD | 2 |
TF430,HDF45-3
|
|
| 10 | P620-124056 | Шланг в сборе | 1 |
TF430,HDF45-3
|
|
| 10 | P600-084042 | HOSE ASSY-THD | 2 |
TF450,HDF35-3
|
|
| 10 | P620-124058 | Шланг в сборе | 1 |
TF450,HDF35-3
|
|
| 10 | P600-084042 | HOSE ASSY-THD | 2 |
TF450,HDF45-3
|
|
| 10 | P620-124058 | Шланг в сборе | 1 |
TF450,HDF45-3
|
|
| 10 | P600-084044 | HOSE ASSY-THD | 2 |
TF470,HDF35-3
|
|
| 10 | P620-124062 | Шланг в сборе | 1 |
TF470,HDF35-3
|
|
| 10 | P600-084044 | HOSE ASSY-THD | 2 |
TF470,HDF45-3
|
|
| 10 | P620-124062 | Шланг в сборе | 1 |
TF470,HDF45-3
|
|
| 10 | P600-084046 | HOSE ASSY-THD | 2 |
TF500,HDF35-3
|
|
| 10 | P620-124066 | Шланг в сборе | 1 |
TF500,HDF35-3
|
|
| 10 | P600-084046 | HOSE ASSY-THD | 2 |
TF500,HDF45-3
|
|
| 10 | P620-124066 | Шланг в сборе | 1 |
TF500,HDF45-3
|
|
| 10 | P600-084049 | HOSE ASSY-THD | 2 |
TF550,HDF35-3
|
|
| 10 | P620-124072 | HOSE ASSY-THD OX90 | 1 |
TF550,HDF35-3
|
|
| 10 | P600-084049 | HOSE ASSY-THD | 2 |
TF550,HDF45-3
|
|
| 10 | P620-124072 | HOSE ASSY-THD OX90 | 1 |
TF550,HDF45-3
|
|
| 10 | P600-084053 | HOSE ASSY-THD | 2 |
TF600,HDF35-3
|
|
| 10 | P620-124080 | Шланг в сборе | 1 |
TF600,HDF35-3
|
|
| 10 | P600-084053 | HOSE ASSY-THD | 2 |
TF600,HDF45-3
|
|
| 10 | P620-124080 | Шланг в сборе | 1 |
TF600,HDF45-3
|
|
| 11 | P600-124012 | HOSE ASSY-THD | 1 |
HDF35-3
|
|
| 11 | 33FE-80160 | Трубка | 1 |
HDF35-3
|
|
| 11 | P600-124012 | HOSE ASSY-THD | 1 |
HDF45-3
|
|
| 11 | 33FE-80160 | Трубка | 1 |
HDF45-3
|
|
| 12 | 904807330 | Шланг | 2 |
TF370
|
|
| 12 | 904807334 | Шланг | 2 |
TF400
|
|
| 12 | 904807302 | Шланг | 2 |
TF430
|
|
| 12 | 904807327 | Шланг | 2 |
TF450
|
|
| 12 | 904807350 | Шланг | 2 |
TF470
|
|
| 12 | 904807335 | Шланг | 2 |
TF500
|
|
| 12 | 904807329 | Шланг | 2 |
TF550
|
|
| 12 | 904807307 | Шланг | 2 |
TF600
|
|
| 13 | 31FF-90010 | Пластина | 1 |
HDF35-3
|
|
| 13 | 33FE-80170 | BRACKET-PULLEY | 1 |
HDF35-3
|
|
| 13 | 31FF-90010 | Пластина | 1 |
HDF45-3
|
|
| 13 | 33FE-80170 | BRACKET-PULLEY | 1 |
HDF45-3
|
|
| 14 | 33FE-80090 | Корпус клапана | 1 |
HDF35-3
|
|
| 14 | 33FE-80180 | Колено 90 | 1 |
HDF35-3
|
|
| 14 | 33FE-80090 | Корпус клапана | 1 |
HDF45-3
|
|
| 14 | 33FE-80180 | Колено 90 | 1 |
HDF45-3
|
|
| 15 | P101-116126 | CONNECTOR-LONG | 1 | ||
| 16 | P010-110004 | Соединитель | 2 | ||
| 17 | P101-108085 | CONNECTOR-LONG | 1 | ||
| 18 | P010-110005 | Соединитель | 1 |
HDF35-3
|
|
| 18 | P020-110004 | Колено 90 | 1 |
HDF35-3
|
|
| 18 | P010-110005 | Соединитель | 1 |
HDF45-3
|
|
| 18 | P020-110004 | Колено 90 | 1 |
HDF45-3
|
|
| 19 | 31FE-80010 | возвращение тройник | 1 | ||
| 20 | 31F4-45060 | Вставка | 1 |
HDF35-3
|
|
| 20 | 33FF-80150 | контактный шланг шкив | 1 |
HDF35-3
|
|
| 20 | 31F4-45060 | Вставка | 1 |
HDF45-3
|
|
| 20 | 33FF-80150 | контактный шланг шкив | 1 |
HDF45-3
|
|
| 21 | 33FE-80110 | Болт специальный | 1 |
HDF35-3
|
|
| 21 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 1 |
HDF35-3
|
|
| 21 | 33FE-80110 | Болт специальный | 1 |
HDF45-3
|
|
| 21 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 1 |
HDF45-3
|
|
| 22 | S731-018015 | DU BUSH | 2 |
HDF35-3
|
|
| 22 | S731-020025 | Втулка | 2 |
HDF35-3
|
|
| 22 | S731-018015 | DU BUSH | 2 |
HDF45-3
|
|
| 22 | S731-020025 | Втулка | 2 |
HDF45-3
|
|
| 23 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 26 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF35-3
|
|
| 26 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF45-3
|
|
| 27 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 1 |
HDF35-3
|
|
| 27 | S035-102012 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF35-3
|
|
| 27 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 1 |
HDF45-3
|
|
| 27 | S035-102012 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF45-3
|
|
| 28 | S035-102512 | Болт | 1 |
HDF35-3
|
|
| 28 | S035-123022 | Болт | 2 |
HDF35-3
|
|
| 28 | S035-102512 | Болт | 1 |
HDF45-3
|
|
| 28 | S035-123022 | Болт | 2 |
HDF45-3
|
|
| 29 | S017-100702 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF35-3
|
|
| 29 | S107-100602 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF35-3
|
|
| 29 | S107-100552 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF35-3
|
|
| 29 | S017-100702 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF45-3
|
|
| 29 | S107-100602 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF45-3
|
|
| 29 | S107-100552 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF45-3
|
|
| 3 | 31F6-05000 | FLOW REGULATOR | 1 | ||
| 30 | S520-027000 | Зажим | 5 | ||
| 31 | S441-100002 | Шайба | 5 |
HDF35-3
|
|
| 31 | S441-100002 | Шайба | 3 |
HDF35-3
|
|
| 31 | S441-120002 | Шайба | 1 |
HDF35-3
|
|
| 31 | S441-100002 | Шайба | 5 |
HDF45-3
|
|
| 31 | S441-100002 | Шайба | 3 |
HDF45-3
|
|
| 31 | S441-120002 | Шайба | 1 |
HDF45-3
|
|
| 32 | S403-182002 | Плоская шайба | 1 |
HDF35-3
|
|
| 32 | S411-120002 | Шайба пружинная | 2 |
HDF35-3
|
|
| 32 | S403-182002 | Плоская шайба | 1 |
HDF45-3
|
|
| 32 | S411-120002 | Шайба пружинная | 2 |
HDF45-3
|
|
| 33 | 31FB-80080 | Зажим | 6 | ||
| 34 | 914149311 | STRAP BUNDLING | 6 |
HDF35-3
|
|
| 34 | S552-102370 | Зажим | 8 |
HDF35-3
|
|
| 34 | 914149311 | STRAP BUNDLING | 6 |
HDF45-3
|
|
| 34 | S552-102370 | Зажим | 8 |
HDF45-3
|
|
| 35 | S411-100002 | Шайба пружинная | 2 |
HDF35-3
|
|
| 35 | S411-100002 | Шайба пружинная | 2 |
HDF45-3
|
|
| 36 | S035-082012 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF35-3
|
|
| 36 | S035-082012 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF45-3
|
|
| 37 | 33FE-80210 | Кронштейн | 1 |
HDF35-3
|
|
| 37 | 33FE-80210 | Кронштейн | 1 |
HDF45-3
|
|
| 38 | 33FE-80220 | Зажим | 1 |
HDF35-3
|
|
| 38 | 33FE-80220 | Зажим | 1 |
HDF45-3
|
|
| 39 | 33FE-80230 | резина зажим | 1 |
HDF35-3
|
|
| 39 | 33FE-80230 | резина зажим | 1 |
HDF45-3
|
|
| 4 | 31FB-06000 | VALVE-VELOCITY FUSE | 1 | ||
| 6 | 33FB-30010 | Корпус клапана | 1 |
HDF35-3
|
|
| 6 | 33FB-30011 | Корпус клапана | 1 |
HDF35-3
|
|
| 6 | 33FB-30010 | Корпус клапана | 1 |
HDF45-3
|
|
| 6 | 33FB-30011 | Корпус клапана | 1 |
HDF45-3
|
|
| 7 | 31F4-45010 | SHEAVE-HOSE | 1 |
HDF35-3
|
|
| 7 | 33FE-80150 | Шланг шкив | 1 |
HDF35-3
|
|
| 7 | 31F4-45010 | SHEAVE-HOSE | 1 |
HDF45-3
|
|
| 7 | 33FE-80150 | Шланг шкив | 1 |
HDF45-3
|
|
| 8 | 33FE-80010 | Трубка | 1 |
TF370,HDF35-3
|
|
| 8 | 33FE-80010 | Трубка | 1 |
TF370,HDF45-3
|
|
| 8 | 33FE-80020 | Трубка | 1 |
TF400,HDF35-3
|
|
| 8 | 33FE-80020 | Трубка | 1 |
TF400,HDF45-3
|
|
| 8 | 33FE-80030 | Трубка | 1 |
TF430,HDF35-3
|
|
| 8 | 33FE-80030 | Трубка | 1 |
TF430,HDF45-3
|
|
| 8 | 33FE-80040 | Трубка | 1 |
TF450,HDF35-3
|
|
| 8 | 33FE-80040 | Трубка | 1 |
TF450,HDF45-3
|
|
| 8 | 33FE-80050 | Трубка | 1 |
TF470,HDF35-3
|
|
| 8 | 33FE-80050 | Трубка | 1 |
TF470,HDF45-3
|
|
| 8 | 33FE-80060 | Трубка | 1 |
TF500,HDF35-3
|
|
| 8 | 33FE-80060 | Трубка | 1 |
TF500,HDF45-3
|
|
| 8 | 33FE-80070 | Трубка | 1 |
TF550,HDF35-3
|
|
| 8 | 33FE-80070 | Трубка | 1 |
TF550,HDF45-3
|
|
| 8 | 33FE-80080 | Трубка | 1 |
TF600,HDF35-3
|
|
| 8 | 33FE-80080 | Трубка | 1 |
TF600,HDF45-3
|
|
| 9 | P610-084008 | HOSE ASSY-THD | 2 |
HDF35-3
|
|
| 9 | 33FE-08320 | HOSE ASSY-THD | 2 |
HDF35-3
|
|
| 9 | P610-084008 | HOSE ASSY-THD | 2 |
HDF45-3
|
|
| 9 | 33FE-08320 | HOSE ASSY-THD | 2 |
HDF45-3
|
|
| N5 | 33FB-06000 | VALVE-VELOCITY FUSE | 1 |
