HYDRAULIC PIPING 3 погрузчика дизельного Hyundai HDF50/70III
HYDRAULIC PIPING 3 погрузчика дизельного Hyundai HDF50/70III со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3060
Наименование:HYDRAULIC PIPING 3
Версия:2004.11.10 REV.99

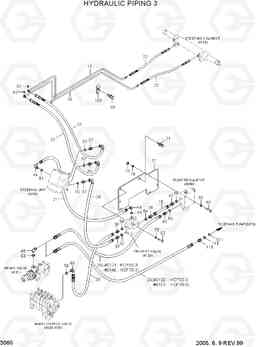

HYDRAULIC PIPING 3 HDF50/70III
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 103 | F14640100 | Зажим | 3 | ||
| 115 | 31FF-01350 | Соединитель | 1 |
HDF50-3
|
|
| 115 | 31FF-01350 | Соединитель | 1 |
HDF70-3
|
|
| 119 | S208-121002 | Гайка | 1 |
HDF50-3
|
|
| 119 | 31FF-01460 | CAP | 1 |
HDF50-3
|
|
| 119 | S208-121002 | Гайка | 1 |
HDF70-3
|
|
| 119 | 31FF-01460 | CAP | 1 |
HDF70-3
|
|
| 12 | F15600031 | Кронштейн | 1 |
HDF50-3
|
|
| 12 | F15600031 | Кронштейн | 1 |
HDF70-3
|
|
| 121 | P391-040000 | Шайба медная | 1 |
HDF50-3
|
|
| 121 | P391-040000 | Шайба медная | 1 |
HDF70-3
|
|
| 16 | F14640081 | Трубка | 1 | ||
| 17 | F14640091 | Трубка | 1 | ||
| 19 | 31FF-01030 | Трубка | 1 |
HDF50-3
|
|
| 19 | 31FF-01030 | Трубка | 1 |
HDF70-3
|
|
| 21 | P600-044028 | HOSE ASSY-THD | 1 | ||
| 22 | F15640080 | Рукав высокого давления (РВД) | 2 | ||
| 23 | P620-065013 | Шланг в сборе | 2 | ||
| 24 | P620-064022 | Шланг в сборе | 1 | ||
| 26 | P600-085032 | HOSE ASSY-THD | 1 |
HDF50-3
|
|
| 26 | P603-062023 | HOSE ASSY-THD | 1 |
HDF50-3
|
|
| 26 | P600-085032 | HOSE ASSY-THD | 1 |
HDF70-3
|
|
| 26 | P600-085032 | HOSE ASSY-THD | 1 |
HDF70-3
|
|
| 29 | P600-124025 | HOSE ASSY-THD | 1 | ||
| 37 | P010-310005 | Соединитель | 3 | ||
| 38 | P010-310010 | Соединитель | 2 | ||
| 39 | P105-109063 | CONNECTOR-LONG | 1 | ||
| 40 | P105-117123 | CONNECTOR-LONG | 1 |
HDF50-3
|
|
| 40 | P105-117123 | CONNECTOR-LONG | 1 |
HDF70-3
|
|
| 44 | P020-310001 | Колено 90 | 2 | ||
| 45 | P020-310006 | Колено 90 | 1 |
HDF50-3
|
|
| 45 | 34EA-40150 | ELBOW | 1 |
HDF50-3
|
|
| 45 | P020-310006 | Колено 90 | 1 |
HDF70-3
|
|
| 45 | 34EA-40150 | ELBOW | 1 |
HDF70-3
|
|
| 51 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 53 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF50-3
|
|
| 53 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF70-3
|
|
| 54 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 55 | S403-102002 | Плоская шайба | 2 |
HDF50-3
|
|
| 55 | S403-102002 | Плоская шайба | 2 |
HDF70-3
|
|
| 56 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 3 |
HDF50-3
|
|
| 56 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF50-3
|
|
| 56 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 3 |
HDF70-3
|
|
| 56 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF70-3
|
|
| 62 | P260-100100 | PLUG-PIPE | AR | ||
| 63 | S015-080802 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF50-3
|
|
| 63 | S015-080652 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF50-3
|
|
| 63 | S015-080802 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF70-3
|
|
| 63 | S015-080652 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF70-3
|
|
| 64 | S017-100802 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF50-3
|
|
| 64 | S017-100802 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF70-3
|
|
| 66 | 28N310011 | Колено 90 | 1 | ||
| 69 | S035-083022 | Болт | 3 | ||
| 71 | S037-123022 | Болт | 3 |
HDF50-3
|
|
| 71 | S037-123022 | Болт | 3 |
HDF70-3
|
|
| 76 | S205-101002 | Гайка | 2 |
HDF50-3
|
|
| 76 | S205-101002 | Гайка | 2 |
HDF70-3
|
|
| 78 | S411-080002 | Шайба пружинная | 2 | ||
| 79 | S411-100002 | Шайба пружинная | 2 |
HDF50-3
|
|
| 79 | S411-100002 | Шайба пружинная | 2 |
HDF70-3
|
|
| N43 | 28K310321 | Соединитель | 1 |
HDF50-3
|
|
| N43 | 28K310321 | Соединитель | 1 |
HDF70-3
|
