MAST HYDRAULIC PIPING(TF-MAST) погрузчика дизельного Hyundai HDF50/70-7
MAST HYDRAULIC PIPING(TF-MAST) погрузчика дизельного Hyundai HDF50/70-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7140
Наименование:MAST HYDRAULIC PIPING(TF-MAST)
Версия:2007.11.30 REV.7L

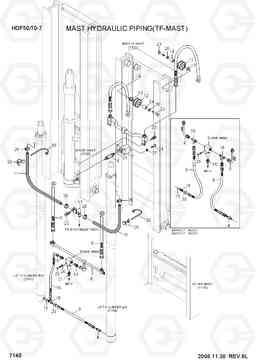

MAST HYDRAULIC PIPING(TF-MAST) HDF50/70-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FF-81140 | Рукав высокого давления (РВД) | 1 |
TF450
|
|
| 10 | 31FF-81170 | Рукав высокого давления (РВД) | 1 |
TF500
|
|
| 10 | 31FF-81210 | Рукав высокого давления (РВД) | 1 |
TF560
|
|
| 10 | 31FF-81240 | Рукав высокого давления (РВД) | 1 |
TF600
|
|
| 11 | 31FF-81230 | Рукав высокого давления (РВД) | 1 |
TF450
|
|
| 11 | 31FF-81260 | Рукав высокого давления (РВД) | 1 |
TF500
|
|
| 11 | 31FF-81300 | Рукав высокого давления (РВД) | 1 |
TF560
|
|
| 11 | 31FF-81330 | Рукав высокого давления (РВД) | 1 |
TF600
|
|
| 12 | FMB0200610 | Шланг шкив | 2 | ||
| 13 | 33FF-80150 | контактный шланг шкив | 2 | ||
| 14 | S731-020025 | Втулка | 2 | ||
| 15 | X500-310005 | Разъем | 1 |
HDF50-7
|
|
| 15 | X500-310005 | Разъем | 2 |
HDF50-7
|
|
| 15 | X500-310005 | Разъем | 1 |
HDF70-7
|
|
| 15 | X500-310005 | Разъем | 2 |
HDF70-7
|
|
| 16 | 31S7-00670 | TEE | 2 |
HDF50-7
|
|
| 16 | 31FQ-80160 | HOSE ASSY ORFS | 1 |
HDF50-7
|
|
| 16 | 31S7-00670 | TEE | 2 |
HDF70-7
|
|
| 16 | 31FQ-80160 | HOSE ASSY ORFS | 1 |
HDF70-7
|
|
| 17 | 31FQ-80010 | возвращение тройник | 1 | ||
| 18 | X500-110004 | Разъем | 1 |
HDF50-7
|
|
| 18 | 31FQ-80170 | TEE | 1 |
HDF50-7
|
|
| 18 | X500-110004 | Разъем | 1 |
HDF70-7
|
|
| 18 | 31FQ-80170 | TEE | 1 |
HDF70-7
|
|
| 19 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20 | S621-018001 | О кольцо | 1 | ||
| 21 | Y172-003004 | О кольцо | 1 | ||
| 22 | S037-102526 | Болт | 7 |
HDF50-7
|
|
| 22 | S037-102026 | Болт | 4 |
HDF50-7
|
|
| 22 | S037-102526 | Болт | 7 |
HDF70-7
|
|
| 22 | S037-102026 | Болт | 4 |
HDF70-7
|
|
| 23 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 24 | S017-100756 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | S520-027000 | Зажим | 4 |
HDF50-7
|
|
| 26 | 33HA-83400 | HOSE-CLIP | 4 |
HDF50-7
|
|
| 26 | S520-027000 | Зажим | 4 |
HDF70-7
|
|
| 26 | 33HA-83400 | HOSE-CLIP | 4 |
HDF70-7
|
|
| 27 | S411-100006 | Шайба пружинная | 4 | ||
| 28 | S441-120006 | Шайба | 2 | ||
| 29 | 31FB-80080 | Зажим | 6 | ||
| 3 | @ | DOWN CONTROL VALVE | 1 |
SEE 3B50
|
|
| 30 | S552-102370 | Зажим | 6 |
HDF50-7
|
|
| 30 | S552-102370 | Зажим | 8 |
HDF50-7
|
|
| 30 | S552-102370 | Зажим | 6 |
HDF70-7
|
|
| 30 | S552-102370 | Зажим | 8 |
HDF70-7
|
|
| 31 | 33FQ-80081 | Крышка | 1 |
HDF50-7
|
|
| 31 | 31FQ-80180 | Соединитель | 1 |
HDF50-7
|
|
| 31 | 33FQ-80081 | Крышка | 1 |
HDF70-7
|
|
| 31 | 31FQ-80180 | Соединитель | 1 |
HDF70-7
|
|
| 4 | 33FV-06000 | клапан предохранитель скорость | 1 | ||
| 5 | 33FF-06000 | вниз предохранительный клапан | 1 | ||
| 6 | 33FQ-80060 | Трубка | 2 |
HDF50-7
|
|
| 6 | 33FQ-80061 | Трубка | 1 |
HDF50-7
|
|
| 6 | 33FQ-80060 | Трубка | 2 |
HDF70-7
|
|
| 6 | 33FQ-80061 | Трубка | 1 |
HDF70-7
|
|
| 6-1 | 31FG-10350 | CONNECTOR-WELD | 1 |
HDF50-7
|
|
| 6-1 | 31FG-10350 | CONNECTOR-WELD | 1 |
HDF70-7
|
|
| 6-2 | X610-101106 | Разъем | 1 |
HDF50-7
|
|
| 6-2 | X610-101106 | Разъем | 1 |
HDF70-7
|
|
| 6-3 | S621-016001 | О кольцо | 1 |
HDF50-7
|
|
| 6-3 | S621-016001 | О кольцо | 2 |
HDF50-7
|
|
| 6-3 | S621-016001 | О кольцо | 1 |
HDF70-7
|
|
| 6-3 | S621-016001 | О кольцо | 2 |
HDF70-7
|
|
| 7 | 33FQ-80071 | Трубка | 1 | ||
| 7-1 | 31FG-10230 | ELBOW-90D WELD | 2 | ||
| 7-2 | S621-016001 | О кольцо | 2 | ||
| 8 | P910-124014 | Шланг в сборе | 2 |
HDF50-7
|
|
| 8 | 33FQ-00010 | Шланг в сборе | 1 |
HDF50-7
|
|
| 8 | P910-124014 | Шланг в сборе | 2 |
HDF70-7
|
|
| 8 | 33FQ-00010 | Шланг в сборе | 1 |
HDF70-7
|
|
| 9 | P910-104055 | Шланг в сборе | 2 |
TF450,HDF50-7
|
|
| 9 | P910-104056 | Шланг в сборе | 2 |
TF450,HDF50-7
|
|
| 9 | P910-104055 | Шланг в сборе | 2 |
TF450,HDF70-7
|
|
| 9 | P910-104056 | Шланг в сборе | 2 |
TF450,HDF70-7
|
|
| 9 | P910-104063 | Шланг в сборе | 2 |
TF500,HDF50-7
|
|
| 9 | P910-104064 | Шланг в сборе | 2 |
TF500,HDF50-7
|
|
| 9 | P910-104063 | Шланг в сборе | 2 |
TF500,HDF70-7
|
|
| 9 | P910-104064 | Шланг в сборе | 2 |
TF500,HDF70-7
|
|
| 9 | P910-104070 | Шланг в сборе | 2 |
TF560,HDF50-7
|
|
| 9 | P910-104072 | Шланг в сборе | 2 |
TF560,HDF50-7
|
|
| 9 | P910-104070 | Шланг в сборе | 2 |
TF560,HDF70-7
|
|
| 9 | P910-104072 | Шланг в сборе | 2 |
TF560,HDF70-7
|
|
| 9 | P910-104078 | Шланг в сборе | 2 |
TF600,HDF50-7
|
|
| 9 | P910-104080 | Шланг в сборе | 2 |
TF600,HDF50-7
|
|
| 9 | P910-104078 | Шланг в сборе | 2 |
TF600,HDF70-7
|
|
| 9 | P910-104080 | Шланг в сборе | 2 |
TF600,HDF70-7
|
