Система охлаждения коробки передач в блоке с мостом погрузчика дизельного Hyundai HDF50/70-7S
Система охлаждения коробки передач в блоке с мостом погрузчика дизельного Hyundai HDF50/70-7S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:T/M & AXLE COOLING SYSTEM(WET, KOREA)
Версия:2008. 9.30 REV.8J

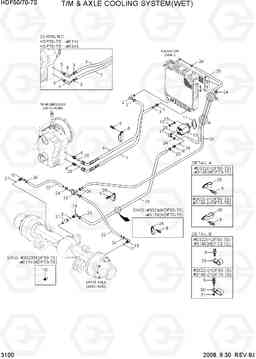

T/M & AXLE COOLING SYSTEM(WET, KOREA) HDF50/70-7S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | F14300400 | Соединитель | 1 | ||
| 10 | 81FQ-80250 | насос охлаждения мост | 1 | ||
| 11 | 31FJ-20070 | Прокладка | 1 | ||
| 12 | 213310025 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | S411-100006 | Шайба пружинная | 2 | ||
| 14 | 81FQ-80220 | Фиттинг | 1 | ||
| 14 | 81FQ-80260 | ELBOW | 1 | ||
| 14 | 81FQ-80220 | Фиттинг | 1 | ||
| 14 | 81FQ-80260 | ELBOW | 1 | ||
| 15 | 81FQ-80120 | Фиттинг | 2 | ||
| 16 | 81FQ-80180 | Соединитель | 1 | ||
| 17 | 81FQ-80170 | Колено 90 | 1 | ||
| 18 | 81FQ-80230 | TEE | 1 | ||
| 18 | 81FQ-85180 | TEE | 1 |
HDF50-7S
|
|
| 18 | 81FQ-80230 | TEE | 1 | ||
| 18 | 81FQ-85180 | TEE | 1 |
HDF70-7S
|
|
| 19 | P760-033260 | Рукав высокого давления (РВД) | 1 | ||
| 2 | 81FQ-80040 | Соединитель | 1 | ||
| 2 | 31FF-81450 | Рукав высокого давления (РВД) | 1 | ||
| 2 | 81FQ-85190 | Рукав высокого давления (РВД) | 1 |
HDF50-7S
|
|
| 2 | 31FF-81450 | Рукав высокого давления (РВД) | 1 | ||
| 2 | 81FQ-85190 | Рукав высокого давления (РВД) | 1 |
HDF70-7S
|
|
| 20 | 31FF-81400 | Рукав высокого давления (РВД) | 1 | ||
| 21 | 31FF-81170 | Рукав высокого давления (РВД) | 1 | ||
| 21 | 31FF-81100 | Рукав высокого давления (РВД) | 1 |
HDF50-7S
|
|
| 21 | 31FF-81170 | Рукав высокого давления (РВД) | 1 | ||
| 21 | 31FF-81100 | Рукав высокого давления (РВД) | 1 |
HDF70-7S
|
|
| 22 | 81FQ-80430 | HOSE-RUBBER, LOW | 2 |
HDF50-7S
|
|
| 22 | 81FQ-80510 | Шланг резиновый, низкая | 2 |
HDF50-7S
|
|
| 22 | 81FQ-80430 | HOSE-RUBBER, LOW | 2 |
HDF70-7S
|
|
| 22 | 81FQ-80510 | Шланг резиновый, низкая | 2 |
HDF70-7S
|
|
| 23 | S520-035000 | Зажим | 2 | ||
| 24 | S572-250006 | Зажим | 8 | ||
| 24 | S572-220006 | Зажим | 8 |
HDF50-7S
|
|
| 24 | S572-250006 | Зажим | 8 | ||
| 24 | S572-220006 | Зажим | 8 |
HDF70-7S
|
|
| 25 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF50-7S
|
|
| 25 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 3 |
HDF50-7S
|
|
| 25 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF70-7S
|
|
| 25 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 3 |
HDF70-7S
|
|
| 26 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 27 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 28 | S543-300002 | Зажим трубки | 1 |
HDF50-7S
|
|
| 28 | 31F7-70330 | Зажим | 1 |
HDF50-7S
|
|
| 28 | S543-300002 | Зажим трубки | 1 |
HDF70-7S
|
|
| 28 | 31F7-70330 | Зажим | 1 |
HDF70-7S
|
|
| 29 | S543-240002 | Зажим трубки | 4 |
HDF50-7S
|
|
| 29 | S543-240002 | Зажим трубки | 2 |
HDF50-7S
|
|
| 29 | S543-240002 | Зажим трубки | 4 |
HDF70-7S
|
|
| 29 | S543-240002 | Зажим трубки | 2 |
HDF70-7S
|
|
| 3 | S572-360006 | Зажим типа Проволока | 4 |
HDF50-7S
|
|
| 3 | S572-400006 | Зажим | 4 |
HDF50-7S
|
|
| 3 | S572-360006 | Зажим типа Проволока | 2 |
HDF50-7S
|
|
| 3 | S572-360006 | Зажим типа Проволока | 4 |
HDF70-7S
|
|
| 3 | S572-400006 | Зажим | 4 |
HDF70-7S
|
|
| 3 | S572-360006 | Зажим типа Проволока | 2 |
HDF70-7S
|
|
| 30 | 31E7-0311 | Зажим | 2 |
HDF50-7S
|
|
| 30 | 31E7-0311 | Зажим | 3 |
HDF50-7S
|
|
| 30 | 31E7-0311 | Зажим | 2 |
HDF70-7S
|
|
| 30 | 31E7-0311 | Зажим | 3 |
HDF70-7S
|
|
| 31 | S205-081006 | Гайка | 1 | ||
| 31 | S205-081006 | Гайка | 1 | ||
| 4 | 81FQ-80010 | Соединитель | 2 |
HDF50-7S
|
|
| 4 | 87FQ-80010 | Соединитель | 2 |
HDF50-7S
|
|
| 4 | 81FQ-85141 | Соединитель | 2 |
HDF50-7S
|
|
| 4 | 81FQ-80010 | Соединитель | 2 |
HDF70-7S
|
|
| 4 | 87FQ-80010 | Соединитель | 2 |
HDF70-7S
|
|
| 4 | 81FQ-85141 | Соединитель | 2 |
HDF70-7S
|
|
| 5 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 3 |
HDF50-7S
|
|
| 5 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF50-7S
|
|
| 5 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 3 |
HDF70-7S
|
|
| 5 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 |
HDF70-7S
|
|
| 6 | 81FQ-80020 | T/M HOSE ASSY | 1 |
HDF50-7S
|
|
| 6 | 87FQ-80020 | Рукав высокого давления (РВД) | 1 |
HDF50-7S
|
|
| 6 | 81FQ-80630 | Рукав высокого давления (РВД) | 1 |
HDF50-7S
|
|
| 6 | 81FQ-80020 | T/M HOSE ASSY | 1 |
HDF70-7S
|
|
| 6 | 87FQ-80020 | Рукав высокого давления (РВД) | 1 |
HDF70-7S
|
|
| 6 | 81FQ-80630 | Рукав высокого давления (РВД) | 1 |
HDF70-7S
|
|
| 7 | 81FQ-80030 | T/M HOSE ASSY | 1 |
HDF50-7S
|
|
| 7 | 87FQ-80030 | Рукав высокого давления (РВД) | 1 |
HDF50-7S
|
|
| 7 | 81FQ-80620 | Рукав высокого давления (РВД) | 1 |
HDF50-7S
|
|
| 7 | 81FQ-80030 | T/M HOSE ASSY | 1 |
HDF70-7S
|
|
| 7 | 87FQ-80030 | Рукав высокого давления (РВД) | 1 |
HDF70-7S
|
|
| 7 | 81FQ-80620 | Рукав высокого давления (РВД) | 1 |
HDF70-7S
|
|
| 8 | 81FF-80120 | CLAMP-TUBE | 1 |
HDF50-7S
|
|
| 8 | 81FT-80110 | хомут, труба | 1 |
HDF50-7S
|
|
| 8 | 81FF-80120 | CLAMP-TUBE | 1 |
HDF70-7S
|
|
| 8 | 81FT-80110 | хомут, труба | 1 |
HDF70-7S
|
|
| 9 | S035-081526 | Болт | 4 |
HDF50-7S
|
|
| 9 | S035-081526 | Болт | 5 |
HDF50-7S
|
|
| 9 | S035-081526 | Болт | 4 |
HDF50-7S
|
|
| 9 | S035-081526 | Болт | 7 |
HDF50-7S
|
|
| 9 | S035-081526 | Болт | 4 |
HDF70-7S
|
|
| 9 | S035-081526 | Болт | 5 |
HDF70-7S
|
|
| 9 | S035-081526 | Болт | 4 |
HDF70-7S
|
|
| 9 | S035-081526 | Болт | 7 |
HDF70-7S
|
