BRAKE & INCHING PEDAL погрузчика дизельного Hyundai HDF50/70-7S
BRAKE & INCHING PEDAL погрузчика дизельного Hyundai HDF50/70-7S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5040
Наименование:BRAKE & INCHING PEDAL
Версия:2008. 9.30 REV.8J

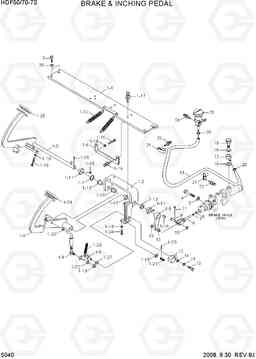

BRAKE & INCHING PEDAL HDF50/70-7S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 81FQ-40300 | BRACKET & PEDAL ASSY | 1 |
HDF50-7S
|
|
| 1 | 81FQ-40301 | кронштейн и педали в сборе | 1 |
HDF50-7S
|
|
| 1 | 81FQ-45110 | кронштейн и педали в сборе | 1 |
HDF50-7S
|
|
| 1 | 81FQ-40300 | BRACKET & PEDAL ASSY | 1 |
HDF70-7S
|
|
| 1 | 81FQ-40301 | кронштейн и педали в сборе | 1 |
HDF70-7S
|
|
| 1 | 81FQ-45110 | кронштейн и педали в сборе | 1 |
HDF70-7S
|
|
| 1-1 | 81FQ-40021 | кросс кронштейн | 1 |
HDF50-7S
|
|
| 1-1 | 81FQ-45170 | кросс кронштейн | 1 |
HDF50-7S
|
|
| 1-1 | 81FQ-40021 | кросс кронштейн | 1 |
HDF70-7S
|
|
| 1-1 | 81FQ-45170 | кросс кронштейн | 1 |
HDF70-7S
|
|
| 1-10 | 81FC-40300 | Болт специальный | 3 | ||
| 1-11 | 81FB-40070 | Кольцо | 2 | ||
| 1-12 | FAC0600390-01 | Пружина | 2 | ||
| 1-13 | S741-201031 | дю фланца изолятора | 4 | ||
| 1-14 | S671-080716 | Ключ затонул | 1 | ||
| 1-15 | S112-080104 | Комплект винтов шестигранников (торцевой ключ) | 3 | ||
| 1-16 | S035-082526 | Болт | 2 | ||
| 1-17 | S037-103026 | Болт | 4 | ||
| 1-18 | S203-081006 | Гайка | 5 | ||
| 1-19 | S403-121006 | Плоская шайба | 1 | ||
| 1-2 | 81FQ-40310 | Кронштейн | 1 | ||
| 1-20 | S461-200152 | Палец | 2 | ||
| 1-21 | S112-030044 | Комплект винтов шестигранников (торцевой ключ) | 1 | ||
| 1-22 | S411-080006 | Шайба пружинная | 1 | ||
| 1-23 | S403-101006 | Плоская шайба | 1 | ||
| 1-24 | S015-080256 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 1-25 | S461-320402 | Палец | 1 |
HDF50-7S
|
|
| 1-25 | S461-320402 | Палец | 2 |
HDF50-7S
|
|
| 1-25 | S461-320402 | Палец | 1 |
HDF70-7S
|
|
| 1-25 | S461-320402 | Палец | 2 |
HDF70-7S
|
|
| 1-26 | 81FQ-40350 | Пружина | 1 | ||
| 1-27 | S741-121020 | дю фланца изолятора | 1 | ||
| 1-28 | 81FA-40230 | Педаль резины | 2 | ||
| 1-3 | 81FQ-40060 | BRAKE PEDAL WA | 1 |
HDF50-7S
|
|
| 1-3 | 81FQ-40061 | педаль тормоза ва | 1 |
HDF50-7S
|
|
| 1-3 | 81FQ-45120 | педаль тормоза ва | 1 |
HDF50-7S
|
|
| 1-3 | 81FQ-40060 | BRAKE PEDAL WA | 1 |
HDF70-7S
|
|
| 1-3 | 81FQ-40061 | педаль тормоза ва | 1 |
HDF70-7S
|
|
| 1-3 | 81FQ-45120 | педаль тормоза ва | 1 |
HDF70-7S
|
|
| 1-4 | 81FQ-40320 | толчковой педали ва | 1 |
HDF50-7S
|
|
| 1-4 | 81FQ-45130 | толчковой педали ва | 1 |
HDF50-7S
|
|
| 1-4 | 81FQ-40320 | толчковой педали ва | 1 |
HDF70-7S
|
|
| 1-4 | 81FQ-45130 | толчковой педали ва | 1 |
HDF70-7S
|
|
| 1-5 | 81FQ-40130 | рычаг ва | 1 | ||
| 1-6 | 81FQ-40140 | Пластина | 1 | ||
| 1-7 | P560-190002 | стопорное кольцо электронной типа | 1 |
HDF50-7S
|
|
| 1-7 | P560-190002 | стопорное кольцо электронной типа | 1 |
HDF70-7S
|
|
| 1-8 | 81FQ-40330 | LINK ASSY | 1 | ||
| 1-9 | 81FQ-40340 | рычаг ва | 1 | ||
| 10 | S403-101006 | Плоская шайба | 3 | ||
| 11 | S461-250202 | Палец | 1 | ||
| 12 | ZGAQ-01665 | Датчик Inching | 1 | ||
| 13 | S015-040356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 14 | S403-041006 | Плоская шайба | 2 | ||
| 15 | S411-040006 | Шайба пружинная | 2 | ||
| 16 | P392-180000 | Шайба медная | 2 |
WET
|
|
| 16 | 907512100 | Прокладка | 2 |
DRY
|
|
| 17 | 81FQ-40180 | Фиттинг | 1 |
WET
|
|
| 17 | 81FF-40250 | Фиттинг | 1 |
DRY
|
|
| 18 | 81FQ-40190 | Болтовое соединение | 1 |
WET
|
|
| 18 | 905179300 | Болтовое соединение | 1 |
DRY
|
|
| 19 | P760-013135 | Рукав высокого давления (РВД) | 1 |
WET
|
|
| 19 | 81FF-40130 | Основная шланг | 1 |
DRY
|
|
| 2 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | S520-015000 | Зажим | 2 | ||
| 21 | S543-160002 | Зажим трубки | 2 | ||
| 22 | S035-081526 | Болт | 2 | ||
| 23 | F11333031 | резервуар в сборе | 1 |
HDF50-7S
|
|
| 23 | 81FQ-40220 | резервуар в сборе | 1 |
HDF50-7S
|
|
| 23 | F11333031 | резервуар в сборе | 1 |
HDF70-7S
|
|
| 23 | 81FQ-40220 | резервуар в сборе | 1 |
HDF70-7S
|
|
| 24 | S035-061526 | Болт | 2 | ||
| 25 | FAC0100150 | Шайба | 4 | ||
| 4 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | S411-120006 | Шайба пружинная | 2 | ||
| 6 | 81FF-40240 | Шток в сборе | 1 | ||
| 7 | 81FF-40310 | Кольцо | 1 | ||
| 8 | S602-015004 | Кольцо | 1 | ||
| 9 | S491-100352 | Палец | 1 |
