4-SPOOL INTERNAL HYD PIPING(TF-MAST) погрузчика дизельного Hyundai HDF50/70-7S
4-SPOOL INTERNAL HYD PIPING(TF-MAST) погрузчика дизельного Hyundai HDF50/70-7S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7210
Наименование:4-SPOOL INTERNAL HYD PIPING(TF-MAST)
Версия:2005. 6.30 REV.5A

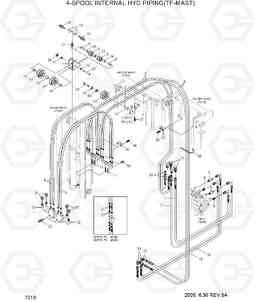

4-SPOOL INTERNAL HYD PIPING(TF-MAST) HDF50/70-7S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P933-064017 | Шланг в сборе | 2 |
HDF50-7S
|
|
| 1 | P933-064027 | Шланг в сборе | 1 |
HDF50-7S
|
|
| 1 | P933-064017 | Шланг в сборе | 2 |
HDF70-7S
|
|
| 1 | P933-064027 | Шланг в сборе | 1 |
HDF70-7S
|
|
| 10 | 33FQ-90050 | Вставка | 1 | ||
| 11 | 33FQ-90060 | трубы ва | 2 | ||
| 12 | 34FG-90400 | блок ва | 2 | ||
| 13 | 34FG-90200 | Шланг шкив | 4 | ||
| 14 | 34FG-90250 | контактный шланг шкив | 2 | ||
| 15 | 34FG-90290 | Вставка | 1 | ||
| 16 | 34FG-90270 | Крышка | 1 | ||
| 17 | 31FF-90010 | Пластина | 1 | ||
| 18 | P933-064028 | Шланг в сборе | 1 |
HDF50-7S
|
|
| 18 | P933-064028 | Шланг в сборе | 1 |
HDF70-7S
|
|
| 19 | P933-064030 | Шланг в сборе | 1 |
HDF50-7S
|
|
| 19 | P933-064030 | Шланг в сборе | 1 |
HDF70-7S
|
|
| 2 | P933-064022 | Шланг в сборе | 2 |
HDF50-7S
|
|
| 2 | P933-064029 | Шланг в сборе | 1 |
HDF50-7S
|
|
| 2 | P933-064022 | Шланг в сборе | 2 |
HDF70-7S
|
|
| 2 | P933-064029 | Шланг в сборе | 1 |
HDF70-7S
|
|
| 20 | 34FG-90260 | Зажим | 4 | ||
| 21 | 31FG-80210 | Соединитель | 4 |
HDF50-7S
|
|
| 21 | 31FS-90500 | локоть ва | 2 |
HDF50-7S
|
|
| 21 | 31FG-80210 | Соединитель | 4 |
HDF70-7S
|
|
| 21 | 31FS-90500 | локоть ва | 2 |
HDF70-7S
|
|
| 22 | 31FG-80430 | Гайка | 4 | ||
| 23 | 31FV-90130 | контактный шланг шкив | 2 | ||
| 24 | S017-101356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S411-100006 | Шайба пружинная | 2 | ||
| 26 | S275-100002 | Гайка самоблокирующаяся | 2 | ||
| 27 | S403-102006 | Плоская шайба | 2 | ||
| 28 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S411-120006 | Шайба пружинная | 2 | ||
| 3 | P910-064076 | Шланг в сборе | 4 |
TF450,HDF50-7S
|
|
| 3 | P910-064073 | Шланг в сборе | 4 |
TF450,HDF50-7S
|
|
| 3 | P910-064076 | Шланг в сборе | 4 |
TF450,HDF70-7S
|
|
| 3 | P910-064073 | Шланг в сборе | 4 |
TF450,HDF70-7S
|
|
| 3 | P910-064088 | Шланг в сборе | 4 |
TF500,HDF50-7S
|
|
| 3 | P910-064081 | Шланг в сборе | 4 |
TF500,HDF50-7S
|
|
| 3 | P910-064088 | Шланг в сборе | 4 |
TF500,HDF70-7S
|
|
| 3 | P910-064081 | Шланг в сборе | 4 |
TF500,HDF70-7S
|
|
| 3 | P910-064100 | Шланг в сборе | 4 |
TF560,HDF50-7S
|
|
| 3 | P910-064088 | Шланг в сборе | 4 |
TF560,HDF50-7S
|
|
| 3 | P910-064100 | Шланг в сборе | 4 |
TF560,HDF70-7S
|
|
| 3 | P910-064088 | Шланг в сборе | 4 |
TF560,HDF70-7S
|
|
| 3 | P910-064111 | Шланг в сборе | 4 |
TF600,HDF50-7S
|
|
| 3 | P910-064096 | Шланг в сборе | 4 |
TF600,HDF50-7S
|
|
| 3 | P910-064111 | Шланг в сборе | 4 |
TF600,HDF70-7S
|
|
| 3 | P910-064096 | Шланг в сборе | 4 |
TF600,HDF70-7S
|
|
| 30 | S441-120006 | Шайба | 2 | ||
| 31 | S037-123026 | Болт | 4 | ||
| 32 | S037-102526 | Болт | 8 | ||
| 33 | 31FV-90120 | ELBOW | 2 |
HDF50-7S
|
|
| 33 | 31FV-90120 | ELBOW | 2 |
HDF70-7S
|
|
| 34 | S035-063526 | Болт | 4 | ||
| 35 | S035-081526 | Болт | 4 |
HDF50-7S
|
|
| 35 | S035-081526 | Болт | 2 |
HDF50-7S
|
|
| 35 | S035-081526 | Болт | 4 |
HDF70-7S
|
|
| 35 | S035-081526 | Болт | 2 |
HDF70-7S
|
|
| 36 | S731-020015 | Втулка | 2 | ||
| 37 | X710-100103 | Крышка | 4 | ||
| 38 | S552-050203 | Зажим | 10 | ||
| 39 | 33FF-90030 | Пластина | 1 | ||
| 4 | P910-064045 | Шланг в сборе | 4 |
TF450
|
|
| 4 | P910-064048 | Шланг в сборе | 4 |
TF500,HDF50-7S
|
|
| 4 | P910-064049 | Шланг в сборе | 4 |
TF500,HDF50-7S
|
|
| 4 | P910-064048 | Шланг в сборе | 4 |
TF500,HDF70-7S
|
|
| 4 | P910-064049 | Шланг в сборе | 4 |
TF500,HDF50-7S
|
|
| 4 | P910-064052 | Шланг в сборе | 4 |
TF560
|
|
| 4 | P910-064056 | Шланг в сборе | 4 |
TF600
|
|
| 5 | 31FQ-80130 | Разъем | 2 | ||
| 6 | 31FQ-80140 | Разъем долго | 2 | ||
| 7 | 33FQ-90020 | Кронштейн | 1 | ||
| 8 | 33FQ-90030 | Шланг шкив | 2 | ||
| 9 | 33FQ-90040 | контактный ч / шкив | 2 |
