4-SPOOL HYD PIPING(TS-MAST) погрузчика дизельного Hyundai HDF50/70-7S
4-SPOOL HYD PIPING(TS-MAST) погрузчика дизельного Hyundai HDF50/70-7S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7400
Наименование:4-SPOOL HYD PIPING(TS-MAST)
Версия:2012.7.31 REV.12G

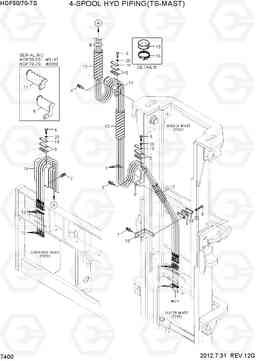

4-SPOOL HYD PIPING(TS-MAST) HDF50/70-7S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064113 | Шланг в сборе | 4 |
HDF50-7S,TS450
|
|
| 1 | P910-064105 | Шланг в сборе | 4 |
HDF50-7S,TS450
|
|
| 1 | P910-064113 | Шланг в сборе | 4 |
HDF70-7S,TS450
|
|
| 1 | P910-064105 | Шланг в сборе | 4 |
HDF70-7S,TS450
|
|
| 1 | P910-064122 | Шланг в сборе | 4 |
HDF50-7S,TS500
|
|
| 1 | P910-064114 | Шланг в сборе | 4 |
HDF50-7S,TS500
|
|
| 1 | P910-064122 | Шланг в сборе | 4 |
HDF70-7S,TS500
|
|
| 1 | P910-064114 | Шланг в сборе | 4 |
HDF70-7S,TS500
|
|
| 1 | P910-064131 | Шланг в сборе | 4 |
HDF50-7S,TS550
|
|
| 1 | P910-064123 | Шланг в сборе | 4 |
HDF50-7S,TS550
|
|
| 1 | P910-064131 | Шланг в сборе | 4 |
HDF70-7S,TS550
|
|
| 1 | P910-064123 | Шланг в сборе | 4 |
HDF70-7S,TS550
|
|
| 1 | P910-064140 | Шланг в сборе | 4 |
HDF50-7S,TS600
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
HDF50-7S,TS600
|
|
| 1 | P910-064140 | Шланг в сборе | 4 |
HDF70-7S,TS600
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
HDF70-7S,TS600
|
|
| 10 | 31FG-80430 | Гайка | 4 | ||
| 11 | 3BFQ-90551 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 11 | 3BFQ-90552 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 11 | 3BFQ-90553 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 11 | 3BFQ-90554 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 11 | 3BFQ-90551 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 11 | 3BFQ-90552 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 11 | 3BFQ-90553 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 11 | 3BFQ-90554 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 12 | P753-160016 | защитную крышку шланг | 2 |
TS450
|
|
| 12 | P753-160018 | защитную крышку шланг | 2 |
TS500
|
|
| 12 | P753-160020 | защитную крышку шланг | 2 |
TS550
|
|
| 12 | P753-160024 | Защитная крышка шланг | 2 |
TS600
|
|
| 13 | 31FG-80200 | Разъем долго | 4 | ||
| 13 | 31FG-80200 | Разъем долго | 4 | ||
| 14 | 33FT-90010 | Охранник шланг | 1 |
HDF50-7S
|
|
| 14 | 3BFQ-90610 | Охранник шланг | 1 |
HDF50-7S
|
|
| 14 | 3BFQ-90611 | Охранник шланг | 1 |
HDF50-7S
|
|
| 14 | 33FT-90010 | Охранник шланг | 1 |
HDF70-7S
|
|
| 14 | 3BFQ-90610 | Охранник шланг | 1 |
HDF70-7S
|
|
| 14 | 3BFQ-90611 | Охранник шланг | 1 |
HDF70-7S
|
|
| 15 | S690-049100 | Уплотнительная втулка | 1 | ||
| 16 | S520-040000 | Зажим | 1 | ||
| 17 | P753-160007 | Защитная крышка шланг | 1 | ||
| 18 | 3BFQ-90030 | Кронштейн охранник | 1 |
HDF50-7S
|
|
| 18 | 3BFQ-90031 | Кронштейн охранник | 1 |
HDF50-7S
|
|
| 18 | 3BFQ-90030 | Кронштейн охранник | 1 |
HDF70-7S
|
|
| 18 | 3BFQ-90031 | Кронштейн охранник | 1 |
HDF70-7S
|
|
| 2 | 31FT-80210 | Соединитель | 4 | ||
| 20 | 3BFQ-90660 | Пластина | 4 |
HDF50-7S
|
|
| 20 | 3BFQ-90660 | Пластина | 4 |
HDF50-7S
|
|
| 21 | S411-080006 | Шайба пружинная | 8 |
HDF70-7S
|
|
| 21 | S411-080006 | Шайба пружинная | 8 |
HDF70-7S
|
|
| 3 | 31FT-80220 | Гайка | 4 | ||
| 4 | S037-123026 | Болт | 2 | ||
| 5 | 34FG-90460 | Зажим | 5 |
HDF50-7S
|
|
| 5 | 34FG-90460 | Зажим | 4 |
HDF50-7S
|
|
| 5 | 3BFQ-90650 | Зажим | 8 |
HDF50-7S
|
|
| 5 | 34FG-90460 | Зажим | 5 |
HDF70-7S
|
|
| 5 | 34FG-90460 | Зажим | 4 |
HDF70-7S
|
|
| 5 | 3BFQ-90650 | Зажим | 8 |
HDF70-7S
|
|
| 6 | S035-063526 | Болт | 10 |
HDF50-7S
|
|
| 6 | S035-063526 | Болт | 8 |
HDF50-7S
|
|
| 6 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 8 |
HDF50-7S
|
|
| 6 | S035-063526 | Болт | 10 |
HDF70-7S
|
|
| 6 | S035-063526 | Болт | 8 |
HDF70-7S
|
|
| 6 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 8 |
HDF70-7S
|
|
| 7 | S037-102526 | Болт | 4 | ||
| 8 | 3BFQ-90531 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 8 | 3BFQ-90532 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 8 | 3BFQ-90533 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 8 | 3BFQ-90534 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 8 | 3BFQ-90531 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 8 | 3BFQ-90532 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 8 | 3BFQ-90533 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 8 | 3BFQ-90534 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 9 | S037-123526 | Болт | 2 |
